中國電子元件行業(yè)協(xié)會(huì )
China Electronic Components Association
二維材料因其獨特的物理和化學(xué)性質(zhì)，在光電探測領(lǐng)域展現出巨大潛力。然而，傳統金屬和半金屬電極的功函數固定，難以大范圍可調，限制了其在二維金屬 - 半導體 - 金屬（MSM）結構光電探測器中的應用，難以實(shí)現理想的能帶對齊和性能優(yōu)化。此外，金屬沉積過(guò)程可能導致二維材料界面損傷，進(jìn)一步影響器件性能。
近日，松山湖材料實(shí)驗室和華南理工大學(xué)聯(lián)合開(kāi)展的研究取得重要進(jìn)展，該團隊成功開(kāi)發(fā)出一種具有廣泛可調功函數的聚合物電極，并將其應用于非對稱(chēng)MSM結構的二維光電探測器設計中，顯著(zhù)提升了器件性能，為下一代柔性、自驅動(dòng)光電探測器的發(fā)展提供新思路。
研究團隊采用了一種溶液加工的透明 PEDOT:PSS 電極，通過(guò)調節 PSS 與 PEDOT 的比例，實(shí)現了從 5.1 eV 到 3.2 eV 的大范圍功函數調節。利用這種聚合物電極，構建了與二維過(guò)渡金屬二硫化物（TMDs）的異質(zhì)結構。實(shí)驗中，團隊采用轉移技術(shù)實(shí)現 PEDOT:PSS 電極與二維TMDs的范德華集成，形成非對稱(chēng)接觸結構，用于實(shí)現高性能的自驅動(dòng)二維光電探測器。由于PEDOT:PSS電極在可見(jiàn)到短波紅外區間有著(zhù)較高的透過(guò)率，可以利用MSM結構的內發(fā)射機制實(shí)現亞帶隙波段的檢測。
實(shí)驗結果顯示，基于這種聚合物電極的二維 WSe? 光電探測器在性能上取得了顯著(zhù)提升。其整流比高達約 10?，遠超大多數已報道的 TMD 基非對稱(chēng) MSM 結構。在 520 nm 激光照射下，器件展現出優(yōu)異的自驅動(dòng)能力，無(wú)需外部偏壓或柵壓即可工作，這為可穿戴光電器件的應用提供了巨大優(yōu)勢。此外，該器件在 200 μW 激光功率下實(shí)現了高達 10? 的光 - 暗電流比，暗電流低至 10?13 A，表明其具有極高的信噪比和出色的探測能力。在低功率條件下，器件的響應度（R）可達 1.8 A/W，探測度（D*）高達 2.34 × 1011 Jones，微秒級的超快響應速度以及擴展的近紅外響應，展現了卓越的光探測性能。

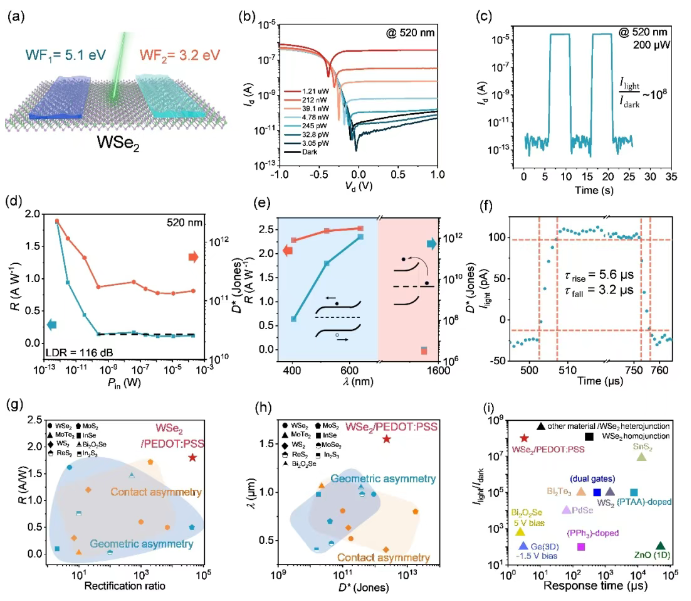

圖 1.基于功函數為5.1 eV和3.2 eV的非對稱(chēng)PEDOT:PSS電極的二維WSe2光電探測器性能。(a)器件結構示意圖；(b)520 nm波長(cháng)下的I-V曲線(xiàn)； (c)自驅動(dòng)光探測器在520 nm波長(cháng)入射光（光功率為 200 μW）照射下得到的I-T數據； (d) 響應度與比探測率隨著(zhù)入射光強的變化；(e)不同入射波長(cháng)下的最大光響應度與比探測率 (藍色背景為光伏工作模式，紅色背景為MSM結構內發(fā)射機制)；(f) 零偏置電壓下，器件在520 nm入射波長(cháng)下的響應速度；(g-i) 器件的性能對比圖。
該聚合物電極不僅在 WSe? 基光電探測器中表現出色，還成功應用于其他多種 TMDs 材料，如 MoTe?、WS?、InSe 和 SnS?，均實(shí)現了從可見(jiàn)光到近紅外（NIR）區域的擴展響應。其透明性使得器件能夠有效減少反射和吸收損失，進(jìn)一步提升了光探測效率。此外，基于 PEDOT:PSS 電極的二維光電探測器還展現出優(yōu)異的柔性和機械耐久性，在 5000 次彎曲循環(huán)后性能變化小于 15%，且在不同彎曲角度下仍能保持穩定的光電性能，這為可穿戴電子設備的發(fā)展提供了有力支持。

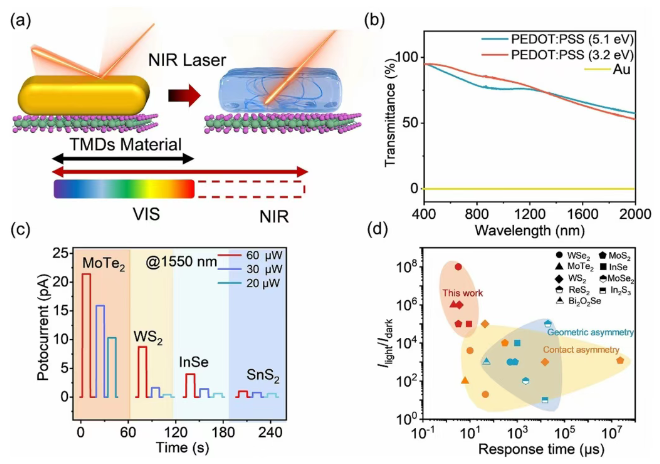

圖2.二維過(guò)渡金屬二硫化物 (TMDs)基光電探測器中不對稱(chēng) PEDOT:PSS 接觸的普適性研究。(a) PEDOT:PSS/TMDs異質(zhì)結用于拓展 TMDs 基光探測器的響應至近紅外光譜；(b) 不同功函數的 PEDOT:PSS 電極對應的透射光譜；(c) 在 1550 nm光照下，激光功率分別為 60、30 和 20 μW時(shí)，不同 TMDs 材料與不對稱(chēng) PEDOT:PSS 接觸的光電流；(d) 基于不對稱(chēng) PEDOT:PSS/TMDs結的光電探測器與已報道的 MSM 基光電探測器的光暗電流比和響應時(shí)間對比圖。

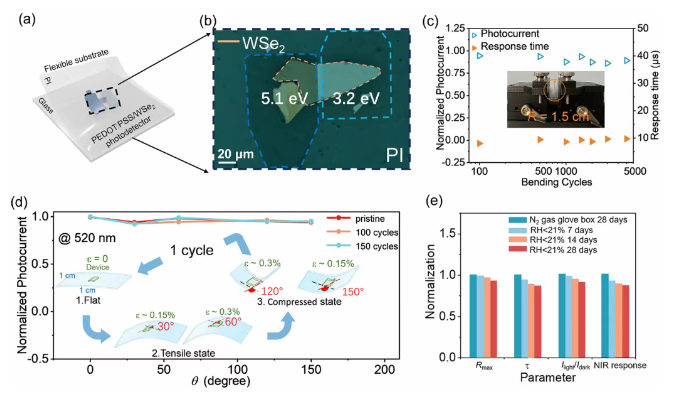

圖 3. 柔性PEDOT:PSS/WSe2光電探測器。(a)柔性器件結構示意圖；(b)光學(xué)照片； (c) 彎曲測試性能(曲率半徑為1.5 cm)；(d)不同彎曲角度下的歸一化光電流；(e)環(huán)境穩定性測試。
這項研究通過(guò)創(chuàng )新性地設計具有可調功函數的聚合物電極，實(shí)現了高性能、自驅動(dòng)、柔性二維光電探測器的開(kāi)發(fā)。其在可見(jiàn)光到近紅外區域的寬光譜響應、高響應度、快速響應時(shí)間以及優(yōu)異的機械耐久性，使其在智能交互系統、可穿戴電子設備和物聯(lián)網(wǎng)等領(lǐng)域展現出廣闊的應用前景，為下一代光電器件的發(fā)展奠定基礎。 相關(guān)研究成果以“A homogenous polymer design with widely tunable work functions for high-performance two-dimensional photodetectors”為題發(fā)表Reports on Progress in Physics上 (Rep. Prog. Phys. 88 (2025) 068003)。其中，松山湖材料實(shí)驗室與華南理工大學(xué)聯(lián)培碩士生陳有辰為文章第一作者，松山湖材料實(shí)驗室林生晃研究員、崔楠副研究員、華南理工大學(xué)傅年慶副研究員為論文共同通訊作者，松山湖材料實(shí)驗室為第一通訊單位。
