全球領先的先進成像解決方案供應商Teledyne Technologies Incorporated 近日宣布，推出三款專為嚴苛太空環境設計的工業級CMOS圖像傳感器。分辨率覆蓋130萬像素至6700萬像素，這三款產品——Ruby 1.3M USV, Emerald Gen2 12M USV, 和 Emerald 67M USV——均通過了嚴格的Delta空間認證方法及全面的輻射測試篩選。在法國格勒諾布爾和西班牙塞維利亞完成設計、制造與測試后，它們于格勒諾布爾的專用設施中接受了航天級篩選。這些傳感器旨在滿足快速發展的新型航天市場（NewSpace）對高可靠性、高性能且具成本效益成像解決方案的迫切需求，應用范圍涵蓋地球觀測衛星、恒星跟蹤器、太空監視相機乃至用于宇航服、月球探測器、月球巡視車的攝像機，以及太空領域態勢感知。
面臨的技術難題
在太空探索領域，成像設備面臨著地面應用難以想象的極端挑戰：
1. 強輻射環境： 宇宙射線和帶電粒子可導致傳感器出現單粒子閂鎖（SEL）、單粒子效應（SEE）、單粒子功能中斷（SEFI）等嚴重故障或數據錯誤，造成設備永久損壞或功能失常。
2. 極端溫度波動： 太空中的劇烈溫差對傳感器的材料、封裝和電子性能穩定性構成嚴峻考驗。
3.真空環境： 影響散熱和材料特性，可能導致放氣污染光學元件。
4.發射震動與沖擊： 要求器件具備極高的機械堅固性。
5.長生命周期與不可維修性： 太空設備通常要求長達數年甚至數十年的可靠運行，且幾乎無法進行在軌維修，對器件的初始質量和長期穩定性要求苛刻。
6.SWaP-C限制： 衛星等平臺對有效載荷的尺寸、重量、功耗和成本（SWaP-C）有著嚴格限制。
7.商用貨架(COTS)風險： 直接采用未經專門篩選的商用工業傳感器進入太空，故障風險極高，可能導致整個任務失敗。
Teledyne的解決方案與產品優勢
針對上述挑戰，Teledyne e2v提供的航天篩選工業傳感器（USV）系列提供了關鍵優勢：
1.航天級可靠性保障： 通過Delta認證和嚴格輻射測試（SEL, SEE, SEFI等），顯著降低在軌故障風險，提供批次驗證證書和輻射測試報告。
2.符合航天標準： 可按任務要求提供U1（類歐空局ESCC9020）或U3（NASA Class 3圖像傳感器專用）篩選等級交付。
3.降低系統集成風險： 提供完整的開發工具套件（評估套件、參考設計、資質報告）和專業的技術支持團隊，加速集成與產品上市。
4.長生命周期支持： 承諾對需要長期供應的客戶提供產品生命周期保障。
5.性能與成本平衡： 在保證航天可靠性的前提下，利用工業級設計基礎和規模效應，相比傳統宇航級器件更具成本效益。
6.豐富的嵌入式功能： 集成子采樣、多ROI、缺陷像素校正、高動態范圍（HDR）等先進功能，提升系統靈活性。
核心技術亮點
1. Ruby 1.3M USV:
● 核心優勢： 極致優化的SWaP-C。1.3MP (1280x1024) 全局快門，專為小型化、低功耗設計。
● 關鍵參數： 5.3μm像素，12.7mm CLCC封裝，兼容低成本1/1.8英寸鏡頭，功耗≤200mW (極低)，提供單色/彩色。
● 適用場景： 恒星敏感器（星跟蹤儀）、小型監控攝像機、SWaP嚴格受限的載荷。
2. Emerald Gen2 12M USV:
● 核心優勢： 卓越圖像質量與緊湊性。12MP (4096x3072) 全局快門。
● 關鍵參數： 2.8μm像素，讀出噪聲<3e- (優異低光性能)，支持ROI輸出（可配置為8.9MP），LVDS/MIPI接口簡化集成。提供單色/彩色。
● 獨特價值： ROI功能允許工程師選用更小光學器件，打造更緊湊相機。
3. Emerald 67M USV:
● 核心優勢： 超高分辨率與大范圍覆蓋。67MP (8192x8192) 全局快門，業內領先的緊湊性。
● 關鍵參數： 2.5μm像素，噪聲<3e- @12位，高達65fps @10位輸出，支持單色/彩色及多光譜成像。
● 核心價值： 8K分辨率極大提升地球觀測單幅圖像覆蓋范圍，也適用于需要大視場的空間態勢感知。

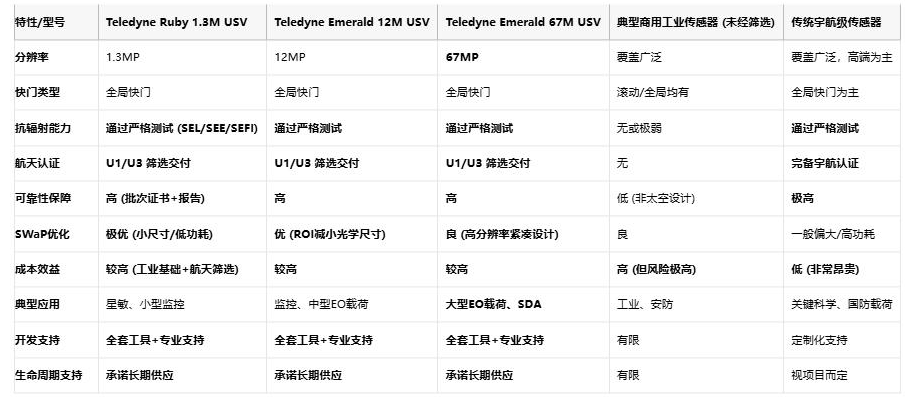

競品對比分析
分析： Teledyne USV系列在關鍵的抗輻射性和航天可靠性上遠超普通商用工業傳感器，顯著降低了新型航天任務的風險。相比傳統昂貴的宇航級器件，USV系列利用經過驗證的工業平臺結合嚴格的航天篩選，在保證足夠可靠性的前提下，提供了更優的成本效益和SWaP特性，特別適合成本敏感、快速迭代的商業航天和部分政府項目。其高分辨率型號（如67MP）在性能上已比肩甚至超越許多傳統宇航級產品。
應用場景
1. 地球觀測(EO)與遙感： 高分辨率（如67M USV）實現大范圍精細成像，中低分辨率用于特定監測。
2. 恒星敏感器(星跟蹤儀)： Ruby 1.3M USV憑借低功耗、小尺寸和高可靠性成為理想選擇，用于航天器姿態確定。
3. 太空態勢感知(SDA)與監視： 需要大視場或高分辨率監測太空目標（衛星、碎片），Emerald系列（尤其67M）提供強大能力。
4. 在軌服務與交會(huì )對接： 需要高性能、可靠的視覺導航傳感器。
5. 深空探測與載人航天： 用于月球/火星巡視器、宇航服外置相機、空間站監控等，所有型號均有適用場景。
6. 技術驗證與科學實驗載荷： 為各類太空實驗提供可靠的成像平臺。
典型應用案例設想
● 案例1 (Ruby): 某立方星星座項目，使用Ruby 1.3M USV作為其高性?xún)r(jià)比的星敏感器核心，確保在有限的體積和預算內實現精確的姿態控制。
● 案例2 (Emerald 12M): 一款中型商業遙感衛星，采用Emerald Gen2 12M USV作為主載荷，利用其ROI功能和優異成像質量，靈活獲取不同區域的中分辨率圖像，同時保持相機尺寸緊湊。
● 案例3 (Emerald 67M): 下一代高分辨率商業光學遙感衛星，搭載Emerald 67M USV，單次過境即可獲取超大幅寬、極高細節的地表影像，極大提升數據獲取效率和價值?；蛴糜谛滦吞毡O視望遠鏡，以高幀率和大畫幅追蹤近地軌道目標。
市場前景分析
● 新航天(NewSpace)驅動： 商業航天公司、立方星/小衛星星座的爆炸式增長是核心驅動力。這些項目對成本、開發速度和SWaP極其敏感，USV系列精準匹配其需求。
● 政府項目需求： 即使是傳統政府項目，在預算壓力下也尋求更具成本效益的可靠解決方案，USV提供了介于COTS和傳統宇航級之間的優質選項。
● 太空經濟擴展： 隨著在軌服務、太空制造、月球探測等活動增加，對可靠太空視覺傳感器的需求將持續增長。
● 技術迭代加速： 工業CMOS技術發展迅猛，性能不斷提升。通過航天篩選將其引入太空，能更快地將地面技術進步惠及航天領域。
● 競爭格局： 雖然存在其他航天傳感器供應商，但Teledyne e2v憑借其在成像領域的深厚積累、完整的航天篩選流程和產品組合，尤其在超高分辨率全局快門領域，具備顯著競爭優勢。其“工業基礎+航天認證”的模式可能成為行業趨勢。
● 挑戰： 仍需持續證明其在超長壽命任務（如10年以上）中的絕對可靠性，并應對不斷涌現的新競爭對手。
結語
Teledyne e2v此次推出的Ruby和Emerald USV系列工業圖像傳感器，通過嚴格的航天級篩選和輻射加固，為蓬勃發展的新型航天市場提供了兼具高可靠性、卓越性能和出色成本效益的成像解決方案。它們有效解決了商用貨架產品太空應用的高風險難題，填補了傳統宇航級器件成本過高、靈活性不足的空白。覆蓋從微型星敏感器到超高分辨率地球觀測相機的廣泛需求，這三款傳感器憑借其針對性?xún)?yōu)化設計和Teledyne強大的技術支持，有望成為商業衛星星座、太空監視系統和深空探測任務的關鍵“視覺之眼”，助力全球太空探索與應用進入一個更高效、更經濟的時代。
