海洋科學、石油工業、井下鉆探及氣體傳輸等領域對高精度、高分辨率的高壓測量的需求日益增長，MEMS壓力傳感器有望在這些領域得到廣泛應用。在目前的研究中，壓阻式和電容式MEMS壓力傳感器具有結構簡單、成本低廉等優點，通過改變膜片或空腔的尺寸或形狀，已被應用于大量程的壓力測量。然而，這些MEMS高壓傳感器在整個壓力和溫度量程范圍內普遍存在精度不足的問題。作為替代方案，諧振式MEMS壓力傳感器則具有高精度和高分辨率的優勢，為高壓測量開辟了新的可能性。
近日，中國科學院空天信息創(chuàng )新研究院的研究團隊開發了一種基于體積壓縮敏感、微梁支撐雙諧振器結構的硅基諧振式MEMS壓力傳感器。在工作過程中，當MEMS壓力傳感器的體積在高壓下壓縮時，諧振器的頻率會(huì )發生偏移。一對微梁被用于支撐諧振器，并防止其在高壓下發生屈曲。同時，研究人員建立了微梁的理論模型，根據微梁幾何參數與諧振器壓力靈敏度之間的表達關系，對兩個諧振器的微梁進行了差異化設計，使其具有不同的壓力靈敏度，從而實現了有效的溫度自補償。
在20?°C條件下，所制備的MEMS壓力傳感器的靈敏度為：諧振器I為0.003?kHz/MPa（約為30?ppm/MPa），諧振器II為?0.118?kHz/MPa（約為?1311?ppm/MPa），與理論分析相符。最后，在?10?°C至50?°C溫度和0.1至70?MPa壓力范圍內，結合溫度自補償功能的MEMS壓力傳感器的精度優于0.01% FS，響應時間優于10?ms，分辨率可達100?Pa。上述研究成果以“A 70?MPa silicon resonant pressure microsensor with resonators supported by micro beams based on volume compressed sensing”為題發表于Microsystems & Nanoengineering期刊。

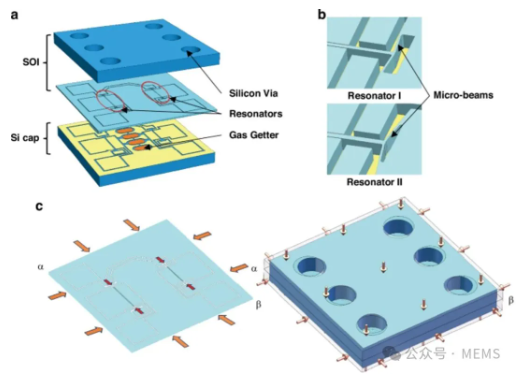

圖1a展示了MEMS壓力傳感器的整體結構設計，主要由兩部分組成：絕緣體上硅（SOI）晶圓和作為封蓋的硅晶圓。微梁支撐結構與諧振器位于SOI的器件層中。具體而言，包括用于溫度補償、對壓力不敏感的諧振器I，以及對壓力敏感的諧振器II，此外還包括微梁支撐結構以及驅動和檢測電極。諧振器通過微梁支撐與錨連接（圖1b）。硅封蓋與SOI的器件層通過Au/Si共晶鍵合實現真空封裝。硅通孔刻蝕在襯底層以連接器件層上的焊盤，從而實現電氣連接。
圖1 MEMS壓力傳感器的結構設計和體積壓縮敏感原理
圖1c展示了體積壓縮敏感原理。諧振器通過微梁支撐與錨連接，不同于膜片式感知方式，這里的錨點同時與SOI的襯底層和硅封蓋進行鍵合。諧振器與吸氣劑僅占據很小的腔體空間，腔體尺寸盡可能地被最小化，從而使整個MEMS壓力傳感器在承受壓力時能夠整體發生壓縮，而不會(huì )像膜片那樣產生局部變形，傳感器內部形成均勻的應力場，進而引起兩個諧振器的頻率偏移。

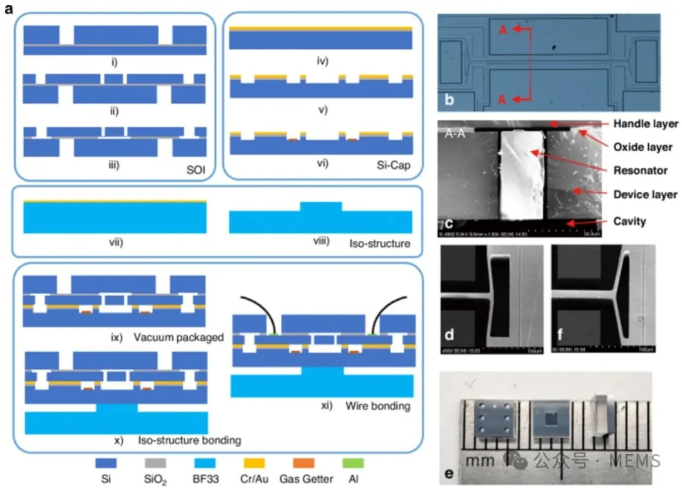

圖2a展示了采用體硅工藝制造諧振式MEMS高壓傳感器的流程。如圖所示，步驟i至vi包括深反應離子刻蝕（DRIE）、氧化層去除以及共晶鍵合。圖2b顯示了諧振器的結構，圖2c則為諧振器的橫截面圖。此外，圖2d和2f分別展示了兩個諧振器所采用的不同微梁結構。隨后，在步驟vii和viii中，通過氣態氫氟酸和Au/Cr掩模制備了作為應力隔離結構的圖案化BF33晶圓。該應力隔離結構通過晶圓陽極鍵合方式與硅封蓋結合，最終形成的晶圓級諧振式MEMS壓力傳感器被切割成單個芯片，成品微型傳感器如圖2e所示，尺寸為3.3?mm?×?3.3?mm?×?1.6?mm。
圖2 MEMS高壓傳感器的制造工藝和圖像

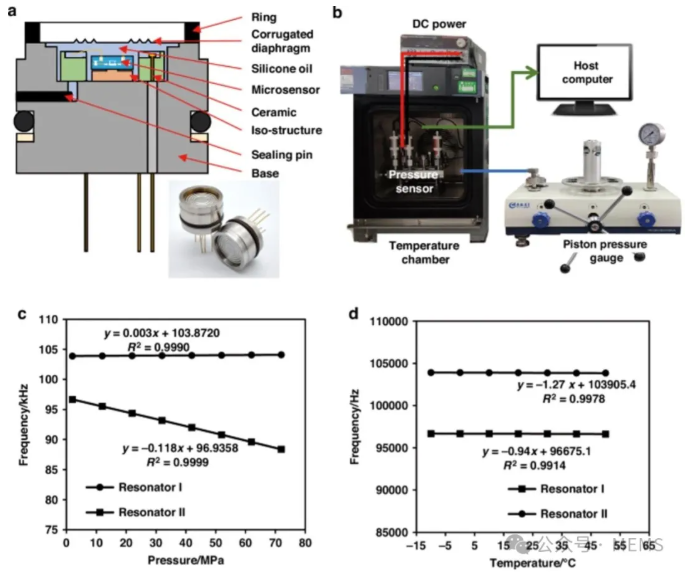

為了驗證所開發的MEMS壓力傳感器的特性并提升其環境適應性，將其采用油填充（oil-filled）封裝（圖3a）。隨后，研究人員利用測試系統（圖3b）對該傳感器進行了測試。所使用的活塞式壓力計（BHY-160B）可提供高達70?MPa的液壓壓力，精度為0.005%。溫度試驗箱（SU-262）用于提供不同的溫度環境條件。MEMS壓力傳感器將兩個諧振器的頻率以及壓力數據回傳至主控計算機。圖3c和3d分別展示了MEMS壓力傳感器在0.1?~?70?MPa壓力范圍和?10?~?50?°C溫度范圍內的壓力靈敏度及溫度擾動特性。在20?°C條件下，諧振器I的壓力靈敏度為0.003?kHz/MPa（約30 ppm/MPa），諧振器II的壓力靈敏度為?0.118?kHz/MPa（約?1311 ppm/MPa）。兩個諧振器的溫度擾動分別為?1.270?Hz/°C（約?12.2 ppm/°C）和?0.943?Hz/°C（約?9.75 ppm/°C）。
圖3 MEMS壓力傳感器的油填充封裝與壓力靈敏度和溫度擾動特性

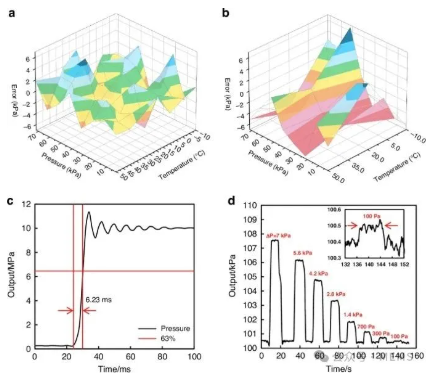

MEMS壓力傳感器在不同溫度條件下（?10?°C、20?°C和50?°C）的測量誤差如圖4b所示，在這些溫度下其精度優于0.01%FS。微型壓力傳感器的響應特性如圖4c所示。在20?°C條件下，微型壓力傳感器的分辨率可達100?Pa（圖4d）。
圖4 MEMS壓力傳感器的精度、響應時間和分辨率
綜上所述，這項研究設計、制造了一種基于體積壓縮敏感的雙諧振器結構的諧振式MEMS高壓傳感器，并對其進行了實驗表征。MEMS壓力傳感器中的兩個諧振器在受壓狀態下展現出不同的壓力靈敏度，可實現溫度自補償功能。所開發的MEMS壓力傳感器的特性與設計規格相符，在?10至50?°C的溫度范圍和0.1至70?MPa的壓力范圍內，測量精度達到了0.01% FS。此外，通過油填充的隔離結構，MEMS壓力傳感器可適應復雜的液壓測量環境。結果表明，基于體積壓縮敏感與微梁結構的諧振式MEMS壓力傳感器具有高強度、高精度、優異的分辨率及充足的動態性能等優勢。
