在無線通信技術迅猛發展的背景下，其已成為推動當前網絡(luò )轉型的核心驅動力。作為射頻（RF）元器件的核心基礎材料，微波介質陶瓷對現代通信系統性能的優化具有關鍵支撐作用。為滿足不同應用場景的技術需求，微波介質陶瓷需具備特定核心性能：低介電常數（εr）、高品質因數（Q×f）、近零諧振頻率溫度系數（τf）的核心性能要求。超低溫度共燒陶瓷技術（ULTCC）作為實現電子元件微型化、高集成化及低成本制造的關鍵技術路徑，在新一代通信系統模塊制造中展現出廣闊應用前景。然而，在當前已報道的ULTCC體系中，大部分微波介質陶瓷面臨成分窗口窄、難以同時平衡介電性能與電極共燒兼容性的問題。在此背景下，本工作通過將新型Ba3V2P3O15超低溫燒結微波介質陶瓷與BaV2O6陶瓷復合的方法，實現了其微波介電性能的精準調控，為解決現有超低溫共燒陶瓷技術難題提供了有效思路。

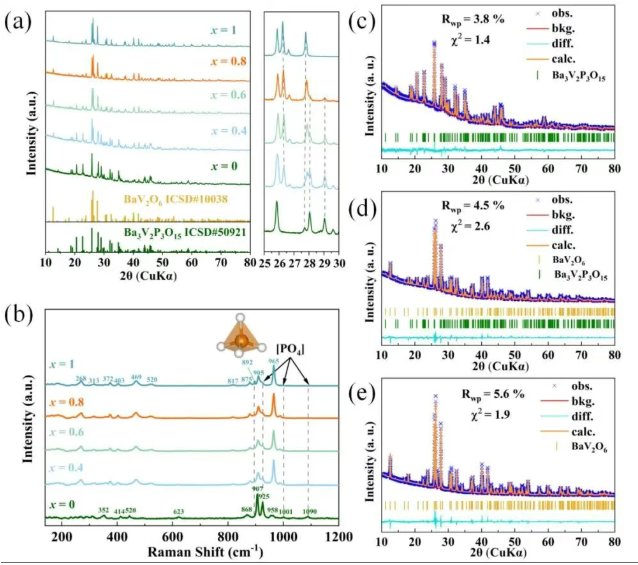

圖1. (a) (1-x)Ba3V2P3O15-xBaV2O6（0 ≤ x ≤ 1）陶瓷樣品在各自最佳燒結溫度下燒結后的XRD圖譜；(b) 上述陶瓷樣品的拉曼散射光譜；(1-x)Ba3V2P3O15-xBaV2O6陶瓷樣品在各自最佳燒結溫度下燒結后的Rietveld精修圖譜：(c) x = 0；(d) x = 0.8；(e) x = 1
本研究采用XRD、Raman及XPS等表征手段系統揭示復合陶瓷的結構特性。XRD分析結果顯示，所有復合陶瓷的衍射峰均可索引至Ba3V2P3O15（ICSD#50921）與BaV2O6（ICSD#10038）純晶相，未檢測到任何次生相，證實體系內兩相共存；隨x值增大，Ba3V2P3O15特征衍射峰（如2θ = 28.0°、29.0°）強度呈逐漸減弱趨勢，而B(niǎo)aV2O6特征峰（如2θ = 26.3°、27.8°）強度按比例增強，反映出體系內相含量隨x值的變化（見圖1）。

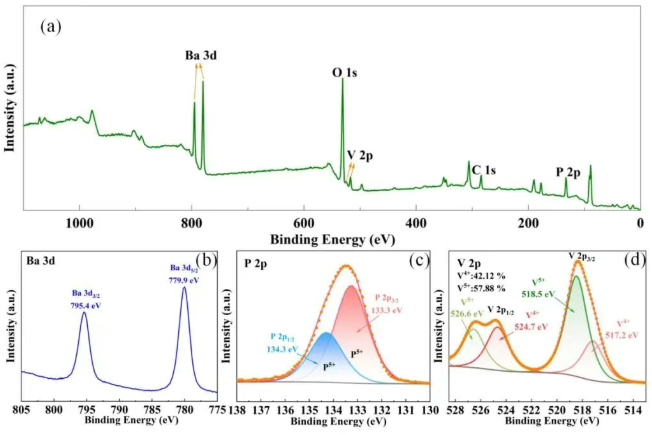

圖2. 720 ℃下燒結的Ba3V2P3O15陶瓷的XPS圖：(a) 全譜圖；(b) Ba 3d、(c) P 2p、(d) V 2p的高分辨譜圖
Raman光譜測試結果表明，Ba3V2P3O15中PO43-四面體的特征振動峰（1090、1001、925 cm-1）隨x值增加呈逐漸減弱趨勢，同時出現歸屬于BaV2O6中VO43-陰離子對稱伸縮振動的特征峰（892 cm-1），進一步佐證體系組分的變化。XPS測試結果揭示了Ba3V2P3O15中V的混合價態特征：其中V5+對應2p3/2結合能518.5 eV、2p1/2結合能526.6 eV，自旋-軌道分裂能Δ = 8.1 eV，占比約58 %；V4+對應2p3/2結合能517.2 eV、2p1/2結合能524.7 eV，Δ = 7.5 eV，占比約42 %；同時證實Ba以Ba2+、P以P5+形式存在，與晶體結構電荷平衡要求相符（見圖1及圖2）。

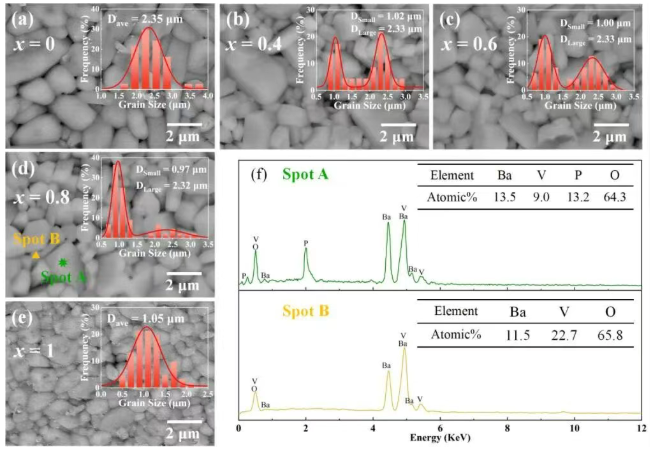

圖3. (1-x)Ba3V2P3O15-xBaV2O6復合陶瓷在最佳溫度下燒結后的SEM圖像及對應的晶粒尺寸分布：(a) x = 0；(b) x = 0.4；(c) x = 0.6；(d) x = 0.8；(e) x = 1；(f) (1-x)Ba3V2P3O15-xBaV2O6陶瓷的EDS譜圖。（其中Dave代表單相陶瓷的平均晶粒尺寸，DLarge和DSmall分別代表復合陶瓷中兩種不同晶粒類型的平均晶粒尺寸）
SEM圖像與密度測試結果顯示，隨x值增加，復合陶瓷致密化程度顯著提升：x = 0時（單相Ba3V2P3O15）相對密度為92.5 %，x = 0.8時增至95.5 %，x = 1時（單相BaV2O6）進一步提升至96.1 %；其中x = 0.8的復合陶瓷呈現“小晶粒（DSmall ≈ 1.0 μm，對應BaV2O6相）與大晶粒（DLarge ≈ 2.3 μm，對應Ba3V2P3O15相）緊密堆積”的致密微觀結構，通過EDS分析可明確區分兩種晶粒所屬物相，與XRD測試結果一致（見圖3）。

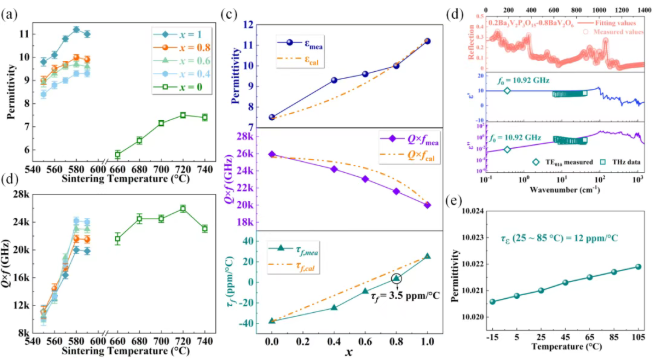

圖4. (a) (1-x)Ba3V2P3O15-xBaV2O6（0 ≤ x ≤ 1）陶瓷的介電常數、(b) Q×f值隨燒結溫度變化的關系；(c) 微波介電性能隨x值變化的實測與計算結果；(d) 0.2Ba3V2P3O15-0.8BaV2O6陶瓷的實測與擬合紅外反射光譜；(e) 0.2Ba3V2P3O15-0.8BaV2O6陶瓷在微波頻率范圍內，介電常數隨溫度的變化關系。（溫度范圍：?15~105 ℃）
本研究采用TE01δ模式介電諧振法（Agilent 8720ES矢量網絡(luò )分析儀），對(1-x)Ba3V2P3O15-xBaV2O6（0 ≤ x ≤ 1）體系的微波介電性能進行系統測試。測試結果表明，純相Ba3V2P3O15在720°C燒結時εr = 7.5、Q×f = 25,920 GHz、τf = ? 38 ppm/°C；x = 0.8時在580°C燒結獲得最佳性能（εr = 10.0、Q×f = 21,600 GHz、τf = + 3.5 ppm/°C）。為探究復合陶瓷在太赫茲頻段的介電響應，本研究利用中國國家同步輻射實驗室的Bruker IFS 66v/S紅外光譜儀，對0.2Ba3V2P3O15-0.8BaV2O6陶瓷的傅里葉變換紅外（FTIR）反射光譜進行測試，并結合Drude-Lorentz模型與Fresnel公式開展擬合分析。結果顯示，該復合陶瓷的ε∞ ≈ 2.81遠低于ε? ≈ 9.80，證實離子極化是調控其介電性能的主導機制；通過太赫茲時域光譜（THz-TDS）測試發現，在0.2-1.5 THz頻段，陶瓷的介電性能與擬合曲線高度一致，且從太赫茲頻段外推至微波頻段的介電常數實部（ε'）與虛部（ε''），與TE01δ法直接測試結果相符，表明該陶瓷在微波-太赫茲寬頻段內具有穩定的介電性能。此外，在? 15至105 ℃溫度區間內，0.2Ba3V2P3O15-0.8BaV2O6陶瓷的微波介電常數呈現線性增長趨勢，對應介電常數溫度系數τε ≈ 12 ppm/℃；結合該陶瓷在25-85 ℃區間的熱膨脹系數（CTE ≈ + 7.5 ppm/℃），通過公式計算得到的τf值，與TE01δ法實測結果（+ 3.5 ppm/℃）高度一致，進一步驗證了該陶瓷介電性能的穩定（見圖4）。

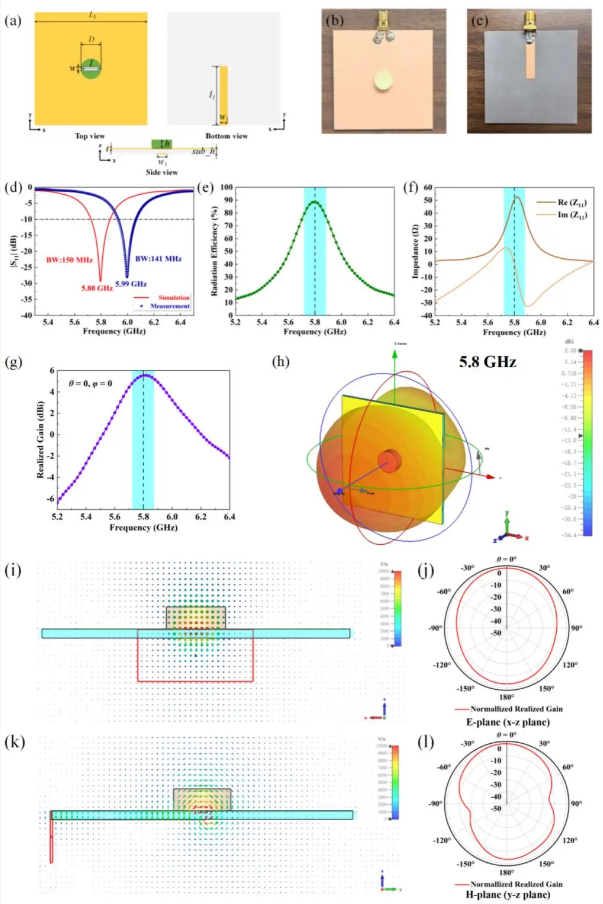

圖5. DRA單元：(a) 設計結構、(b)(c) 實際制備結構；(d) 反射系數|S11|幅值仿真與實測結果；(e) 輻射效率、(f) 輸入阻抗、(g) 實際增益；(h) 在5.8 GHz下的三維方向圖；(i) x-z平面、(k) y-z平面內電場分布的仿真結果；(j) E面、(l) H面輻射方向圖的仿真結果。
本研究驗證了復合材料與鋁電極（熔點661℃）的化學兼容性，證實0.2Ba3V2P3O15-0.8BaV2O6陶瓷與鋁電極具有良好的共燒匹配特性。為驗證復合陶瓷在天線領域的應用價值，本研究基于0.2Ba3V2P3O15-0.8BaV2O6陶瓷，采用CST Microwave Studio2021軟件設計并制備了一款基于縫隙耦合饋電方式的圓柱形介質諧振器天線（DRA）。仿真結果表明，該DRA在|S11| < ? 10 dB條件下的阻抗帶寬為5.72-5.87 GHz（150 MHz，中心頻率5.80 GHz），實測帶寬為5.92-6.06 GHz（141 MHz，中心頻率5.99 GHz），兩者差異主要由制備過程中的誤差所致；在5.8 GHz頻段，該DRA的輻射效率達88.7 %；其輸入阻抗實部為50.7Ω、虛部為? 0.19Ω，實現了與微帶饋線的最優阻抗匹配；沿θ = 0°、φ = 0°方向的峰值實現增益為5.56 dBi，3D輻射圖與E/H面輻射圖均表現出穩定的定向輻射特性，證實該復合陶瓷在5.8 GHz Wi-Fi通信系統中具有良好的應用前景。（見圖5）
該研究成果以“新型溫度穩定型(1-x)Ba3V2P3O15-xBaV2O6復合陶瓷：具有超低燒結溫度和低介電損耗，適用于介質諧振器天線”（Novel Temperature-Stable (1-x)Ba3V2P3O15-xBaV2O6 Composite Ceramics with Ultralow Sintering Temperature and Low Dielectric Loss for Dielectric Resonator Antenna Applications）為題，在國際知名期刊《先進功能材料》（Advanced Functional Materials, IF=19.4）在線發表。西安交通大學電信學部電子科學與工程學院博士生王昌昊為第一作者，西安交通大學電子科學與工程學院周迪教授、西安工業大學龐利霞教授、杭州電子科技大學周濤副教授及馬來西亞博特拉大學Kar Ban Tan副教授為共同通訊作者。該工作得到國家自然科學基金（U24A2052）、國家重點研發計劃（2024YFE0103900）、陜西省高校聯合項目（2023GXLH-019）及中央高?；究蒲袠I(yè)務費等項目的資助，國家同步輻射實驗室合肥光源紅外譜學和顯微成像線站提供了遠紅外反射譜技術支持與數據采集分析協助。
