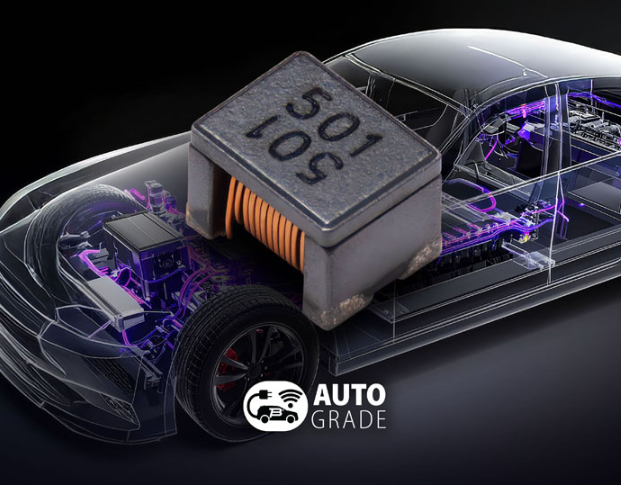

Bourns（美商柏恩）近期擴展其車規級磁性元件產品線，推出SRF3225TAP系列共模片狀電感。該系列通過AEC-Q200認證，在緊湊封裝下提供500至1000Ω的高阻抗，支持2A額定電流與-55°C至+150°C的寬工作溫度范圍。其屏蔽結構有效降低輻射，適用于汽車噪聲濾波器、直流電源線等場景，為EMI抑制與信號完整性提升提供高可靠性解決方案。
一、技術難點與應對方案
汽車電子系統對共模電感的要求日益嚴苛，需同時解決高頻噪聲抑制、機械穩定性與熱管理等難題：
●高頻噪聲挑戰：傳統電感在寬頻范圍內阻抗衰減，導致EMI濾波性能下降。SRF3225TAP通過鐵氧體磁芯設計優化阻抗頻率特性，在目標頻段（如10MHz–100MHz）保持高阻抗，抑制共模噪聲。
●振動與沖擊可靠性：汽車環境常受機械應力影響。該系列采用0.3/0.4毫米側壁端子結構，增強焊點附著力，通過沖擊與振動測試，確保在惡劣工況下的連接穩定性。
●高溫與散熱限制：發動機艙等區域溫度波動大。產品憑借屏蔽結構與材料優化，降低核心損耗，避免磁飽和，并在150°C高溫下維持性能。
二、產品特性
SRF3225TAP系列的核心參數與優勢包括：
●電氣性能：阻抗范圍500–1000Ω，額定電流2A，低輻射屏蔽設計降低干擾。
●環境適應性：工作溫度-55°C至+150°C，符合AEC-Q200車規標準，通過熱循環與耐濕性測試。
●物理設計：緊湊封裝（尺寸未明確），適配高密度PCB布局；符合RoHS與無鹵素環保要求。
可靠性保障：閉磁路結構與扇形繞組提升介電強度，減少磁場泄漏。
三、同類競品對比與分析

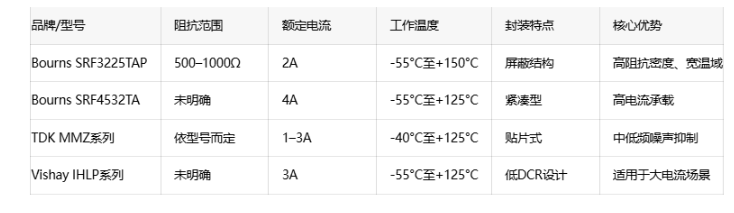

競品分析：
●性能差異化：SRF3225TAP在阻抗范圍與溫度適應性上優于TDK MMZ系列（最高125°C），其-55°C至+150°C的寬溫域更適配發動機艙等極端環境。與同品牌SRF4532TA相比，雖電流承載較低（2A vs. 4A），但阻抗密度更高，適合空間受限的高噪聲抑制場景。
●技術路線：TDK與Vishay聚焦通用場景（如消費電子），而B(niǎo)ourns通過車規級認證與屏蔽優化，在汽車與工業領域更具可靠性?xún)?yōu)勢。
●選型建議：若需求高電流（如電源模塊），可選SRF4532TA；若側重寬溫阻抗穩定性，SRF3225TAP為理想選擇。
四、實際應用場景
SRF3225TAP系列廣泛應用于以下領域：
●汽車電子：用于發動機控制單元（ECU）、車載娛樂(lè )系統的噪聲濾波器，通過高阻抗抑制共模干擾，提升信號完整性。
●工業電源：在開關電源（SMPS）中濾除二次諧波噪聲（200kHz–2MHz），支持高電流下的穩定運行。
●消費電子：適配電源線與數據線EMI抑制，緊湊封裝節省PCB空間。
●通信設備：用于基站電源管理，寬溫特性確保戶外環境可靠性。
結語
Bourns SRF3225TAP共模片狀電感通過高阻抗設計、車規級可靠性與緊湊封裝，解決了汽車與工業應用中的EMI抑制難題。其平衡的電氣性能與環境適應性，為工程師提供了噪聲濾波與系統保護的優化方案，進一步強化了Bourns在磁性元件領域的技術領導力。一、技術難點與應對方案
汽車電子系統對共模電感的要求日益嚴苛，需同時解決高頻噪聲抑制、機械穩定性與熱管理等難題：
●高頻噪聲挑戰：傳統電感在寬頻范圍內阻抗衰減，導致EMI濾波性能下降。SRF3225TAP通過鐵氧體磁芯設計優化阻抗頻率特性，在目標頻段（如10MHz–100MHz）保持高阻抗，抑制共模噪聲。
●振動與沖擊可靠性：汽車環境常受機械應力影響。該系列采用0.3/0.4毫米側壁端子結構，增強焊點附著力，通過沖擊與振動測試，確保在惡劣工況下的連接穩定性。
●高溫與散熱限制：發動機艙等區域溫度波動大。產品憑借屏蔽結構與材料優化，降低核心損耗，避免磁飽和，并在150°C高溫下維持性能。
二、產品特性
SRF3225TAP系列的核心參數與優勢包括：
●電氣性能：阻抗范圍500–1000Ω，額定電流2A，低輻射屏蔽設計降低干擾。
●環境適應性：工作溫度-55°C至+150°C，符合AEC-Q200車規標準，通過熱循環與耐濕性測試。
●物理設計：緊湊封裝（尺寸未明確），適配高密度PCB布局；符合RoHS與無鹵素環保要求。
可靠性保障：閉磁路結構與扇形繞組提升介電強度，減少磁場泄漏。
三、同類競品對比與分析

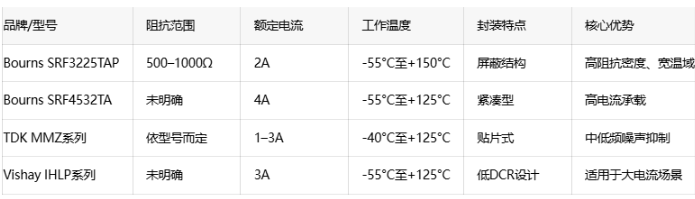

競品分析：
