JAE推出DX07系列16針單排SMT板上式插座連接器
來源：本站原創(chuàng )
瀏覽次數：782 發布時間：2020-02-24
JAE新開發了「DX07系列」16針單排SMT板上式插座連接器，與傳統的雙排SMT插座相比，它更有利于在板上的組裝以及布線。本產品目前已經進入了銷售階段，將與目前已在銷售中的Type-C插座、插頭連接器以及線束一起為廣大客戶提供更多的選擇。
概要
USB Type-C連接器被廣泛應用與筆記本電腦、智能手機、游戲機以及其他設備。與此同時，在周邊機器的運用中，電源適配器和移動電源（充電寶）等電源供給專用設備也廣泛使用。以及從前的常用通信標準USB2.0規格也被USB Type-A/B越來越多的進行替換。
在此背景下，JAE研發了一個新的可以對于USB2.0通信應用以及電源供給應用性能的無需使用高速信號引腳（SuperSpeed）的USB Type-C 16針插座連接器。本產品通過將24針產品內部SMT組裝端子部分從兩排減少到一排，從縮短了連接器的深度，改善了焊接的可修復性，實現了產品的小型化特點，從而有助于為客戶實現設計的靈活性。
JAE參加了USB Type-C連接器的標準規格制定工作，并且為標準化進程做出了貢獻?，F如今，插座連接器、插頭連接器以及線束等產品作為「DX07系列」為客戶提供豐富選擇，今后JAE也將完善我們的產品陣容。
※「USB Type-C?」是USB Implementers Forum的商標
※SMT（Surface Mount Technology）：將糊狀焊料印刷在板上，組裝后將焊料熔化并固定在熔爐 的部件組裝方式

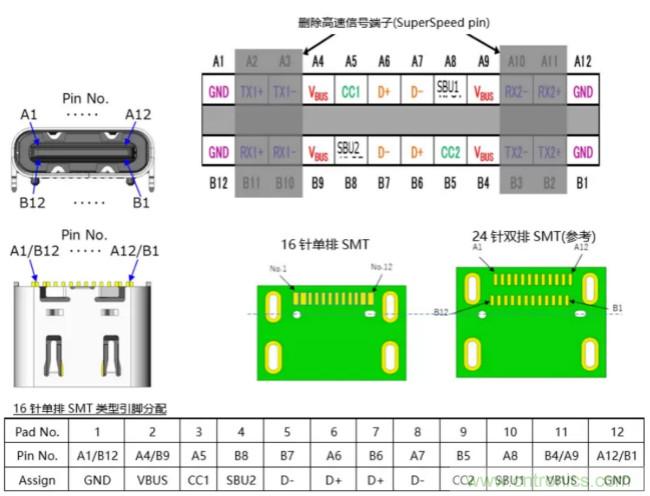

產品規格
![21122335w3nb[1].png](http://www.chongqimoxing.com/uploads/20240126/21122335w3nb[1].png)
優 點
● 以Universal Serial Bus Type-C Specification Release 2.0為基準
● 以USB Power Delivery Revision 3.0為基準（最大5A）
● 可對應USB2.0（480Mbps）※除去SuperSpeed針的16針
● 標準形態的板上型連接器可以應對廣泛的市場需求
● 單排SMT，可輕松檢查和維修SMT組裝狀態
一般規格
| 形態 | 單排SMT 16針板上插座連接器 |
| 品名 | DX07S016JA1（外殼DIP長0.9mm） DX07S016JA3（外殼DIP長1.2mm） |
| 額定電流 | 最大5A（Vbus） |
| 針數 | 16針 |
| 額定電壓 | AC20V r.m.s |
| 接觸電阻 | 初期40mΩ以下 |
| 耐電壓 | AC100V r.m.s（1分鐘） |
| 絕緣電阻 | 100MΩ以上 |
| 使用溫度范圍 | —40℃~+85℃ |
| 插拔壽命 | 10000次 |
