村田推出車用超小超薄的LW逆轉低ESL獨石陶瓷電容器
來源：電子元件技術
瀏覽次數：247 發布時間：2020-11-05
株式會(huì )社村田制作所（以下簡稱本公司）研發了汽車ECU（電子控制單元）內所用的處理器用超小超薄(1)（0.5mm×1.0mm×0.2mm(2)）的LW逆轉低ESL獨石陶瓷電容器(3)“LLC152D70G105ME01”（以下簡稱本產品），并于10月份開始量產。
(1) 本公司調查。截至2020年11月4日。
(2) T尺寸標準值：0.2 ± 0.02 mm（上限值0.22 mm）。
(3) 與普通獨石陶瓷電容器不同，通過在芯片寬度窄的方向兩端形成外部電極，縮短電極間距離，擴展電極寬度，實現了低ESL化的電容器。
近年來隨著ADAS（高級駕駛輔助系統）、自動駕駛的發展，一輛汽車上搭載的處理器的數量增多，為使這些處理器正常工作，搭載的獨石陶瓷電容器的數量也在增加。在這樣的趨勢下，對于汽車用獨石陶瓷電容器，為了通過減少個數以期減少面積并提高可靠性，通過小型大容量化及低ESL化(4)提高高頻特性的需求強烈。
本產品非常薄，能夠直接貼裝于處理器封裝背面的焊球之間，故而也能為處理器封裝小型化做貢獻。此外通過將電容器貼裝于處理器封裝的背面，使電容器與處理器Die(小方塊)的距離比傳統的側面配置更近，能夠進一步低阻抗化(5)，從而能夠進行高頻特性更優異的電路設計。
(4) ESL（Equivalent Series Inductance）：等效串聯電感。一般來說ESL是降低電容器性能的原因之一，等效電感值越低電容器特性越好。
(5) 阻抗：指交流電路中電的感抗。處理器的電源電路一般使用去耦電容來降低阻抗，抑制電源電壓變動使其穩定。
(1) 本公司調查。截至2020年11月4日。
(2) T尺寸標準值：0.2 ± 0.02 mm（上限值0.22 mm）。
(3) 與普通獨石陶瓷電容器不同，通過在芯片寬度窄的方向兩端形成外部電極，縮短電極間距離，擴展電極寬度，實現了低ESL化的電容器。
近年來隨著ADAS（高級駕駛輔助系統）、自動駕駛的發展，一輛汽車上搭載的處理器的數量增多，為使這些處理器正常工作，搭載的獨石陶瓷電容器的數量也在增加。在這樣的趨勢下，對于汽車用獨石陶瓷電容器，為了通過減少個數以期減少面積并提高可靠性，通過小型大容量化及低ESL化(4)提高高頻特性的需求強烈。
本產品非常薄，能夠直接貼裝于處理器封裝背面的焊球之間，故而也能為處理器封裝小型化做貢獻。此外通過將電容器貼裝于處理器封裝的背面，使電容器與處理器Die(小方塊)的距離比傳統的側面配置更近，能夠進一步低阻抗化(5)，從而能夠進行高頻特性更優異的電路設計。
(4) ESL（Equivalent Series Inductance）：等效串聯電感。一般來說ESL是降低電容器性能的原因之一，等效電感值越低電容器特性越好。
(5) 阻抗：指交流電路中電的感抗。處理器的電源電路一般使用去耦電容來降低阻抗，抑制電源電壓變動使其穩定。

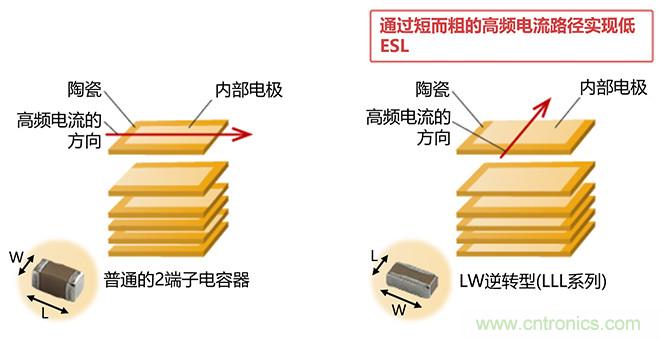

普通獨石陶瓷電容器（左）與LW逆轉電容器（右）的結構

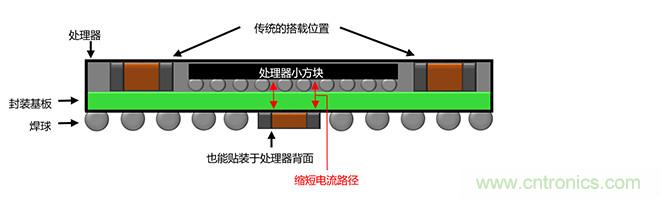

貼裝于處理器封裝背面的示意圖
今后本公司將繼續研發適應市場需求的產品，為汽車的高性能化高功能化做貢獻。

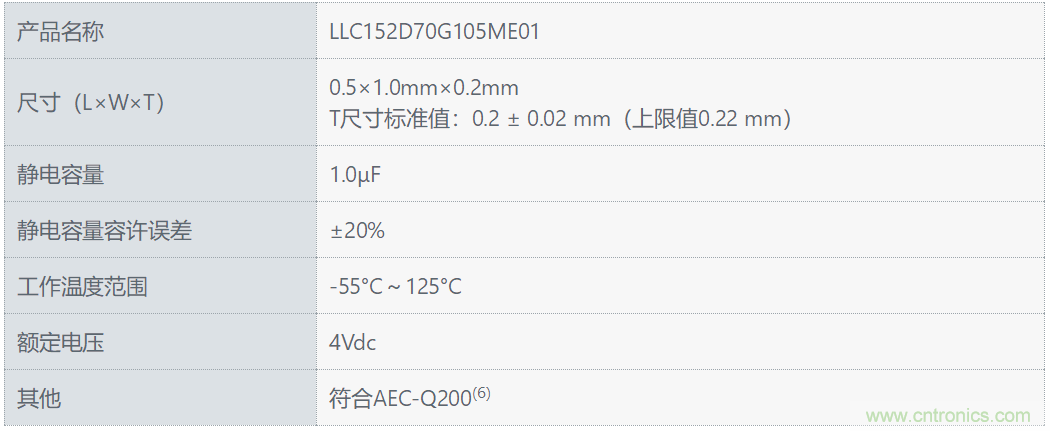

主要技術規格
(6) Automobile Electronics Council（車載電子元件理事會(huì )）制定的無源元件（電容器、電感器等）的行業標準。
