隨著智能家居的普及，家庭中連接無線設備的數量大幅增加，新一代Wi-Fi 6的進化版本——Wi-Fi 6E相繼提出。Wi-Fi 6E并不是一個全新標準，而是將Wi-Fi 6擴展到6GHz頻段，可以在2.4GHz、5GHz、6GHz三個頻段同時工作，利用超寬頻譜和眾多不擁擠、不重疊的寬信道，實現每秒數千兆位的速度和更低的延遲。

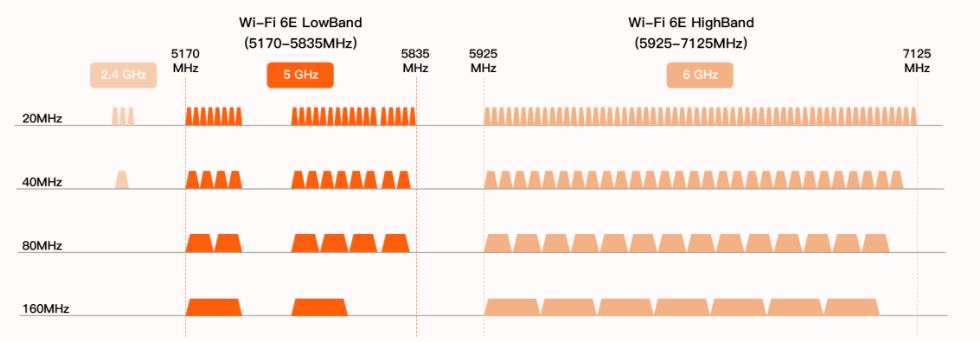

Fig.1. Wi-Fi 6E 信道示意圖
Wi-Fi 5GHz（即Wi-Fi 6E LB）頻譜作為Wi-Fi 6和Wi-Fi 6E最重要的工作信道之一，其工作帶寬高達665MHz，且與Wi-Fi 6GHz（即Wi-Fi 6E HB）信道鄰近，其濾波器必須兼顧滿足超大帶寬、高陡降和高抑制的性能要求。此次星曜半導體發布的Wi-Fi 6E LB濾波器專為5GHz無線應用設計，對相鄰的6GHz無線網絡(luò )頻譜有更高的抑制度，以充分滿足Wi-Fi 6E在無線終端使用中的共存要求。結合之前發布的全頻段Wi-Fi 6E BAW 濾波器（文章鏈接：星曜半導體發布超寬帶Wi-Fi 6E BAW濾波器，實現與5G頻段共存），以及未來將持續推出的更多Wi-Fi濾波器產品，星曜半導體將為客戶構建一套完整的高端Wi-Fi濾波解決方案。

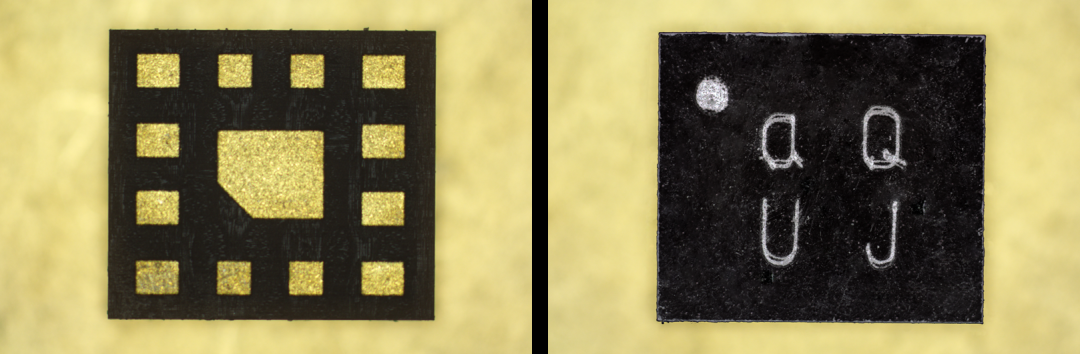

Fig.2. 星曜半導體Wi-Fi 6E LowBand BAW濾波器產品圖片
本次發布的Wi-Fi 6E LB BAW濾波器，工作頻率為5170MHz-5835MHz，完整覆蓋Wi-Fi 6E中的5GHz信道部分。其封裝尺寸僅為1.8mm x 1.6mm，可以有效減少客戶的布板面積。該款濾波器采用了星曜自主創(chuàng )新的BAW工藝技術，提升了諧振器的Q值，能夠滿足無線通信中帶外陡降和抑制的高要求。經測試（參見Fig.3），該款濾波器通帶典型插損2.5dB，對6GHz Wi-Fi頻段的帶外抑制可達到35dB，對整個4G頻段抑制均超過30dB。在帶內收斂性和4G LTE頻段的帶外抑制度等指標，星曜濾波器的產品表現都優于國際一流廠商的同行產品 (如ACPF-W**5)。另外，本次發布的Wi-Fi 5GHz濾波器溫漂系數僅為-20ppm/℃，相比較傳統的LTCC工藝（-70ppm/℃）有明顯優勢，能夠有效保證客戶在高低溫等惡劣使用環境中的性能要求。

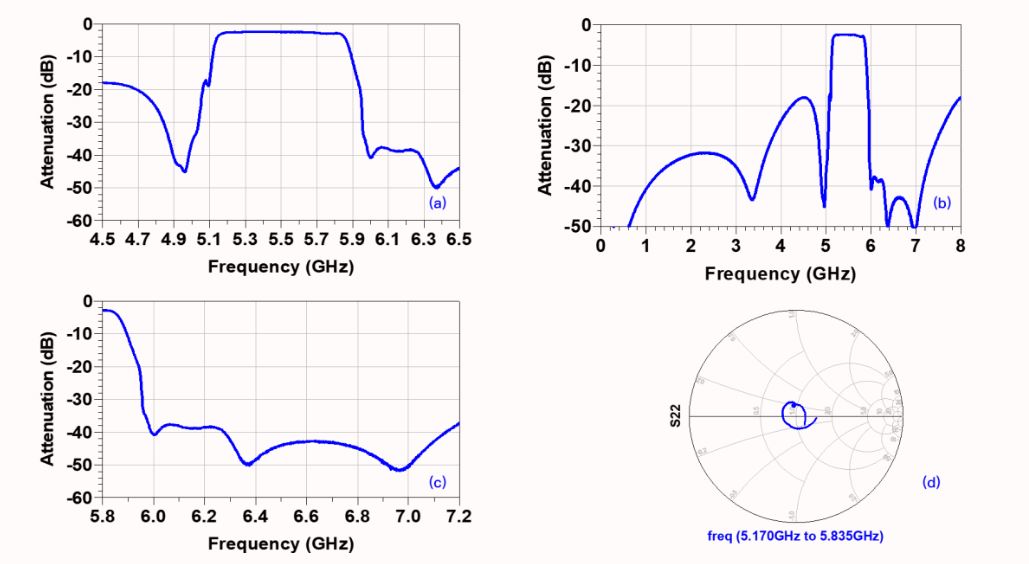

Fig.3. 星曜半導體Wi-Fi 6E LowBand BAW濾波器測試性能
(a. Narrow Band; b. Wide Band; c. Wi-Fi 6GHz Rejection; d. S22 Smith Chart)
本次星曜公司發布的濾波器為國內首款高性能Wi-Fi 6E LowBand BAW濾波產品，且與國際同類主流產品pin-to-pin管腳兼容，具有國際一流的產品競爭力。未來，星曜半導體將會(huì )立足于自身濾波技術優勢，協同產業上下游伙伴，為各類終端提供性能可靠的的全套濾波解決方案，助力國產射頻濾波器芯片的產業化發展。
