近日，吉林大學電子科學與工程學院張永來教授課題組通過飛秒激光雙光子聚合制備了具有19~160個對數輪廓型小眼的聚合物復眼（compound eye，CE），成功開發一種光電集成微型復眼（μ-CE）相機，可實現大視場成像（90°）、空間位置識別和運動目標的靈敏軌跡監測。仿生昆蟲的光電微型復眼相機為成熟的平面成像傳感器與復雜的微光學元件集成提供了一條實用的途徑，在內窺鏡和機器人視覺的前沿應用方面具有廣闊的前景。
昆蟲的天然復眼是一種先進而復雜的成像系統，由許多緊密排列且半球形分布的小眼組成。每個小眼作為一個獨立的光敏單元，且彼此相互合作形成一個整體，以實現獵物識別和敵人防御。值得注意的是，昆蟲復眼具有體積小、無失真成像、寬視場（FOV）和靈敏的運動跟蹤能力等優勢，激發了人工復眼的創(chuàng )新，旨在克服現有成像技術的局限性，提高其在醫療內窺鏡、全景成像、微導航和機器人視覺方面的性能。
為了開發光電集成復眼系統，可以將獨立的小眼（微透鏡）連接到單個光電探測器上。具有曲面分布的相機陣列可以協同工作，并作為光電復眼發揮功能。然而，由于復雜復眼和商用成像傳感器的不兼容性，導致整個復眼系統的進一步小型化變得十分具有挑戰。目前，關于特征尺寸與昆蟲復眼相當的光電集成復眼相機的報道仍然很少。

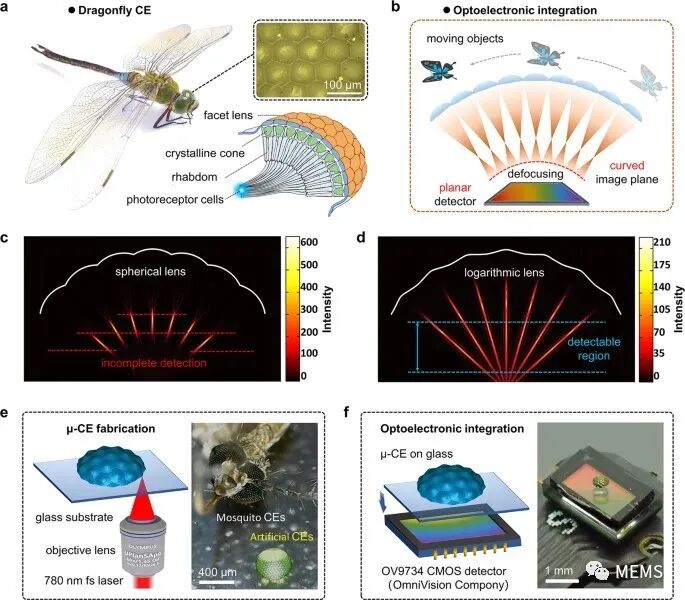

在本項研究中，面臨的主要挑戰是當光電系統的特征尺寸減小到微米級時，如何克服全向分布小眼的非平面成像與商用CCD/CMOS探測器的平面探測之間的不匹配。為了克服離焦問題，研究人員通過飛秒激光雙光子聚合（FL-TPP）制備了具有特殊表面輪廓的聚合物復眼，其特征尺寸與蚊子復眼相近。特別地，每個小眼的輪廓是按照對數函數設計的，可以顯著增加小眼的景深和焦距。所獲得的微型復眼可與商用CMOS圖像傳感器（豪威OV9734）集成，形成光電集成微型復眼相機。
光電復眼相機的設計和制造

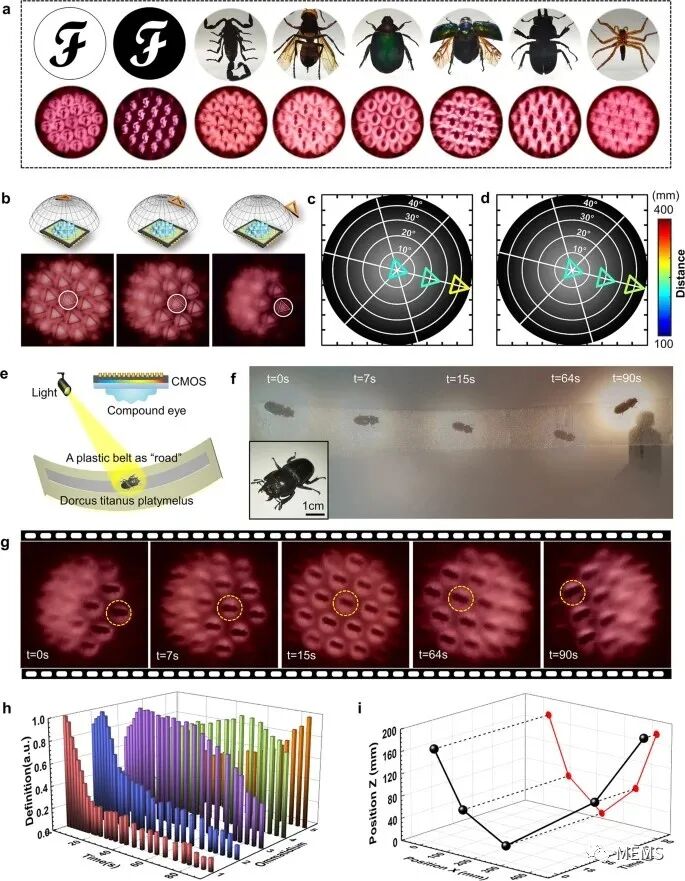

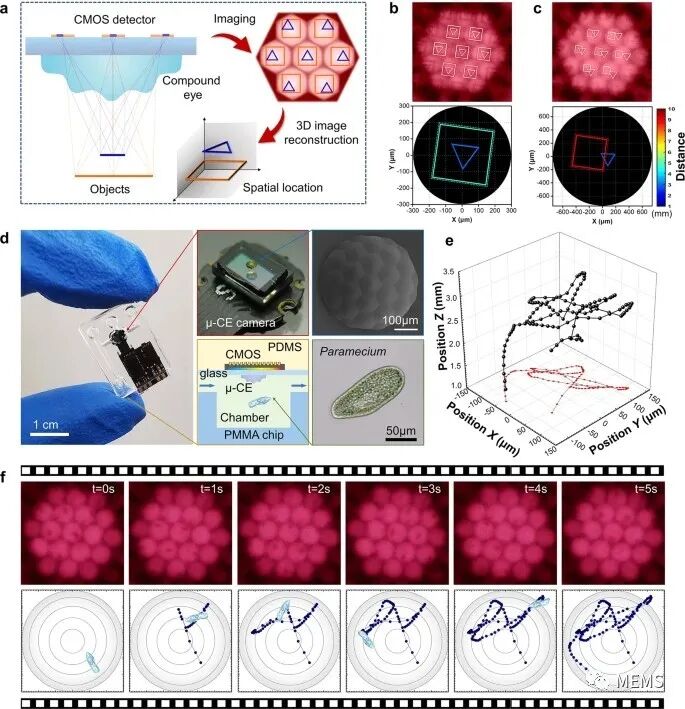

研究人員所開發的光電微型復眼相機具有19~160個對數小眼，可以獨立或同時成像，能夠實現大視場成像（90°）、空間位置識別和移動目標的靈敏軌跡監控。在一個典型的演示中，可以根據微型復眼相機記錄的實時視頻重建活甲蟲的運動軌跡。此外，利用其小尺寸和獨特的成像能力，微型復眼相機可以與微流控器件集成，用作實時監測活微生物的片上相機。采用基于反向傳播（back propagation，BP）神經網絡(luò )的機器學習方法對微型復眼相機進行標定，首先對已知參數目標進行成像，在此基礎上，從實時視頻中重建出草履蟲在5s內的三維運動軌跡?。
光電微型復眼相機的成像能力
用于活微生物監測的片上相機
簡而言之，具有集成光電系統的微型復眼相機的開發非常重要，這使得從昆蟲的角度看世界成為可能。這款微型復眼相機具有小尺寸、輕量化、便攜性和多向全方位成像能力等特點，在機器人視覺、醫學內窺鏡、微型導航、運動目標跟蹤和許多其他顯微視覺領域的尖端應用中前景廣闊。
