聲探測與聲定位技術廣泛應用于低慢小飛行器的探測與追蹤、交通噪聲監測、油氣管道泄漏檢測、智能機器人聽覺等領域，在工業、交通、軍事等領域發揮著重要作用。
聲定位設備通?；诙鄠€(gè)性能高度一致的全向麥克風組成的麥克風陣列，常規麥克風陣列的整體尺寸較大，不便于攜帶和布設，隱蔽性差，應用范圍受限。為了滿足室內機器人聽覺導航、可穿戴聲定位傳感器、迷你飛行器探測等新型應用場景對小型化便攜式聲定位設備的需求，開展微型化聲定位技術與器件的研究具有重要應用價值。
中國科學院空天信息創(chuàng )新研究院、中國科學院大學的研究人員基于奧米亞棕蠅聽覺系統的機械耦合結構與機理，設計制備了一種基于硅基MEMS仿生振膜的光纖麥克風，該麥克風具有較高靈敏度以及強抗電磁干擾能力，工作頻率較低，適用于復雜環境的低頻聲源檢測，同時還具有寬頻工作的潛能。相關研究成果已發表于《物理學報》期刊。
奧米亞棕蠅是自然界中的一種寄生蠅，具有非凡的聽覺機制，其雙耳間僅450~520 μm，卻能對宿主發出的波長約7 cm的聲信號進行精準定位。這是由于奧米亞棕蠅的雙耳鼓膜通過角質層連接形成一種耦合結構，這種機械耦合結構可以放大聲源到達兩耳的時延差和幅值差，從而使其獲得卓越的定位能力。這種耦合機制為微型化定位麥克風和定位麥克風陣列提供了新思路。

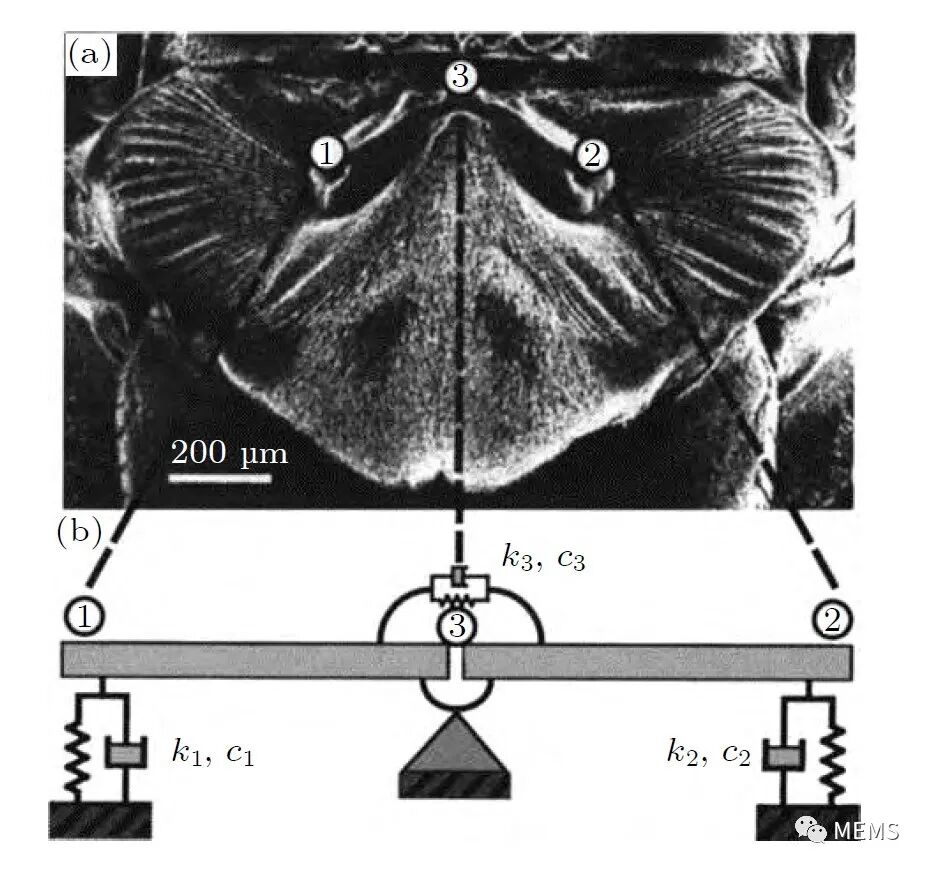

奧米亞棕蠅聽覺系統的解剖圖和力學模型
該項研究中，研究人員基于奧米亞棕蠅聽覺器官的等效力學模型，設計制備了一種橋連耦合雙翼形硅基MEMS仿蠅耳振膜。通過將該振膜與金屬支座集成，結合光纖Fabry-Pérot干涉（FPI）傳感技術，進一步制備了基于硅基MEMS仿生振膜的FPI光纖麥克風。

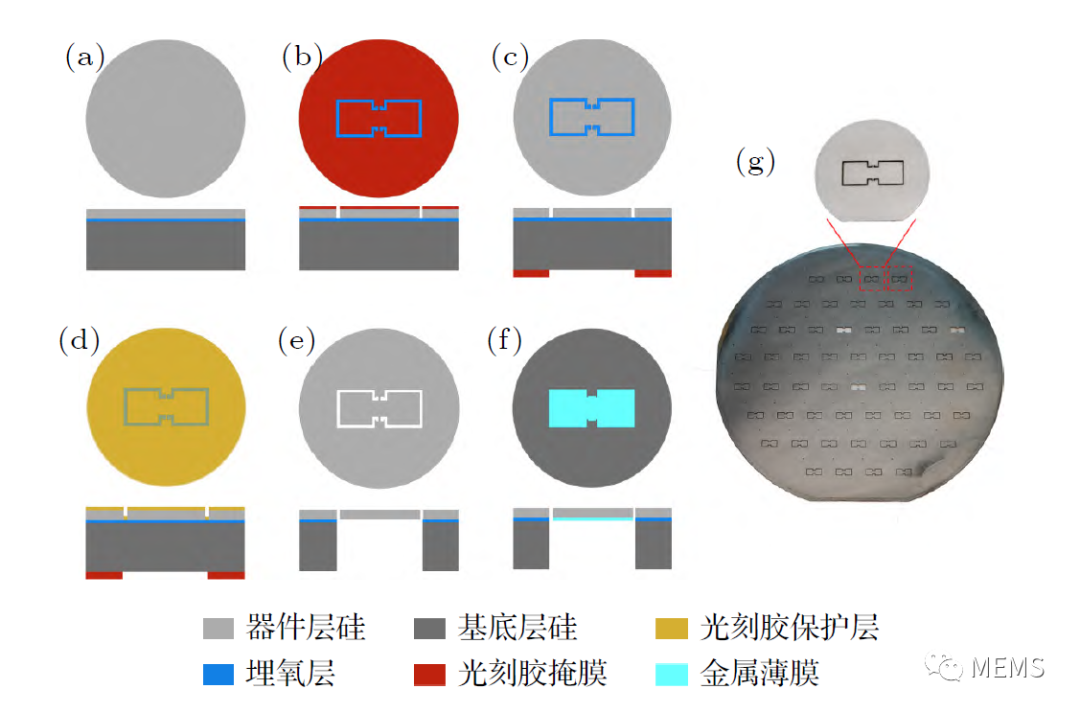

硅基MEMS仿生振膜的制作工藝流程

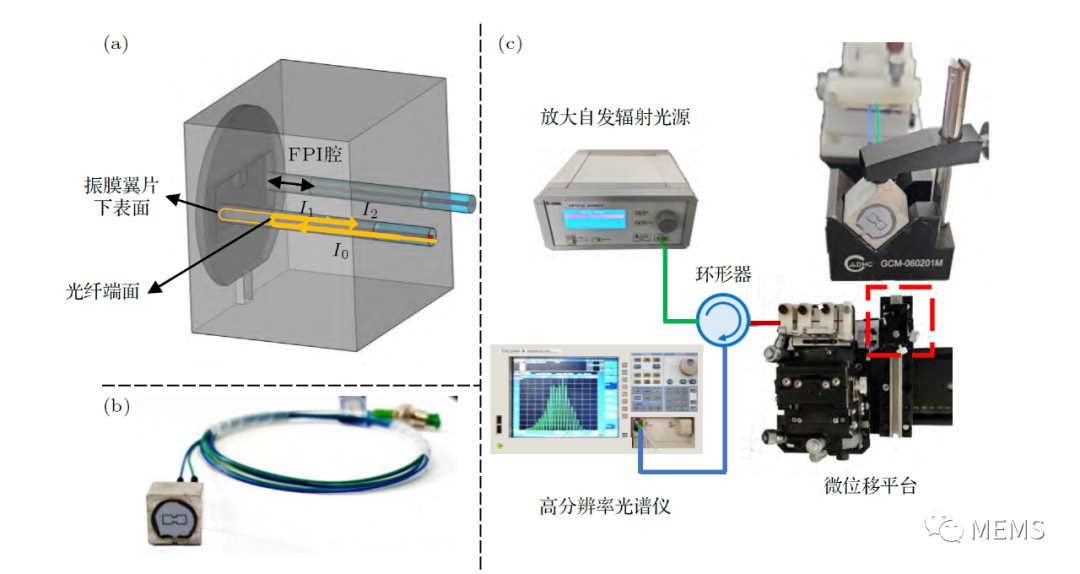

（a）仿生光纖麥克風結構示意圖（I，光束的光強）；（b）仿生光纖麥克風實物照片；
（c）用于在麥克風組裝過程中精確調控光纖FPI腔長的平臺
結合設計參數與實際制備過程，研究人員對該仿生光纖麥克風進行了仿真分析。結果表明，仿生振膜具有搖擺和彎曲兩種振動模態，在搖擺模態本征頻率下，仿生光纖麥克風的響應在全空間下隨聲源入射角呈現紡錘形分布，且仿生振膜的方向靈敏度極高。
在仿真的基礎上，研究人員進一步開展了性能表征與測試。由于仿生振膜的雙翼結構，使得單個麥克風探頭具有兩個光纖FPI檢測通道。通過近場聲學測試系統獲取了麥克風振膜雙翼分別對應的雙通道的頻響特性曲線，結果顯示，雙通道的頻率響應特性基本相同，搖擺模態和彎曲模態的本征頻率分別在700 Hz和1700 Hz附近，與仿真數據結果接近。在聲源頻率為已測得的雙通道對應的搖擺模態的本征頻率下，對麥克風進行了最小可探測聲壓的探測，證明了該麥克風在搖擺模態下依然具有良好的傳感性能。在聲源頻率接近麥克風搖擺模態對應的本征頻率時，麥克風輸出信號強度隨聲源方位角變化呈現“8”字形，在方位角0°~±60°的范圍內二者呈線性關系，證明該麥克風在搖擺模態附近具有良好的聲定位能力。

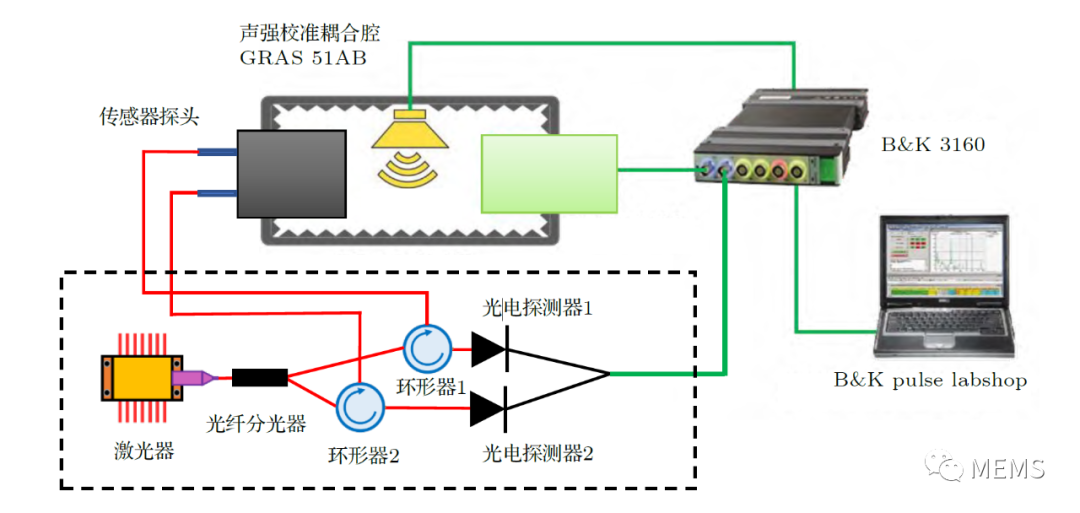

用于表征仿生光纖麥克風的聲學測試系統示意圖
綜合而言，得益于獨特的光學傳感性能，該項研究提出的仿生光纖麥克風在靈敏度以及抗電磁干擾方面具備一定的優勢，能夠在惡劣的電磁環境下工作，在復雜低頻聲源定位領域擁有廣闊的應用前景。
