高性能的中長波單光子探測器在紅外天文和軍事國防領域具有重要的研究?jì)r(jià)值，也是單光子探測技術領域的研究難點。超導納米線單光子探測器（superconducting nanowire single-photon detector, SNSPD）在近紅外波段已經展示出優異的性能，但如何進一步提高器件的探測截止波長λc是一個受到廣泛關注的話題。
近日，南京大學電子科學與工程學院吳培亨教授團隊在《物理學報》期刊上發表了題為“5-10微米波段超導單光子探測器設計與研制”的最新論文，他們探討了一種通過超導無序調控輔助提高λc的方法，設計并制備出工作波段為5-10μm的超導單光子探測器。實驗測得方塊電阻Rs~320Ω/□的Mo0.8Si0.2紅外器件在6μm波長上可以獲得完全飽和的量子效率。此外，當器件工作在0.9ISW（ISW為納米線超導轉變電流）的偏置電流下時，在10.2μm波長上的量子效率達到53%。
作為諸多現代化高科技裝備的眼睛，先進紅外探測器受到了越來越廣泛的關注。在極限靈敏探測領域，SNSPD已在近紅外波段展現了極好的工作性能。理論研究表明，SNSPD的工作波長可進一步覆蓋中長波紅外光譜，實現高性能中長波紅外SNSPD的研制對許多前沿科學技術領域具有重要的應用價值。
然而，隨著探測波長的增大，常規SNSPD的量子效率ηinternal呈指數形式下降，如何有效提高SNSPD在中長波紅外波段上的ηinternal，成為了其發展方向上的一個關鍵性難點。
探測截止波長λc是表征SNSPD量子效率ηinternal能夠達到飽和的最長波長。當前研究表明，納米線的超導能隙和截面尺寸是影響SNSPD探測截止波長λc的兩大因素。在以上兩種技術途徑之外，本文研究發現超導薄膜的無序特性也是影響SNSPD探測截止波長λc的一大因素。
由此，在新的技術途徑中，可以考慮通過對超導薄膜無序特性的有效調控來達到增大SNSPD探測截止波長λc和量子效率ηinternal的目的。超導薄膜的方塊電阻Rs是衡量其無序強度的一個主要評價因子，一般認為無序越強則Rs越大。因此，本文分析了在具有不同結構尺寸的SNSPD中，Rs的大小對λc的影響。理論分析表明，在不同的線寬條件下，Rs增大將同步增大λc，這一理論預測在實驗中也得到了論證。本文通過增大Mo0.8Si0.2薄膜的Rs進一步將相應SNSPD的λc從低于5μm提高到了6μm，同時在10.2μm波長上測得量子效率ηinternal達到53%。
器件制備
為了進一步提高器件的探測截止波長，他們適當增大了Mo0.8Si0.2薄膜的無序強度，將薄膜的方塊電阻Rs進一步增大到了320Ω/□，同時保持線寬w=30nm。探測器的總體結構如圖1（a）所示，主要包含用于信號脈沖展寬的蜿蜒納米線結構和響應紅外光子的窄納米線，這里為避免窄納米線在制備過程中發生漂移，在窄納米線上增加了多個“十字”結構。電子束曝光得到的納米線結構通過反應離子刻蝕轉移到Mo0.8Si0.2薄膜上，采用SF6作為刻蝕氣體，氣壓流量為40sccm，采用CHF3作為鈍化氣體，氣體流量為20sccm，在4Pa氣壓、80W功率的環境下刻蝕32s，最終得到目標器件結構。

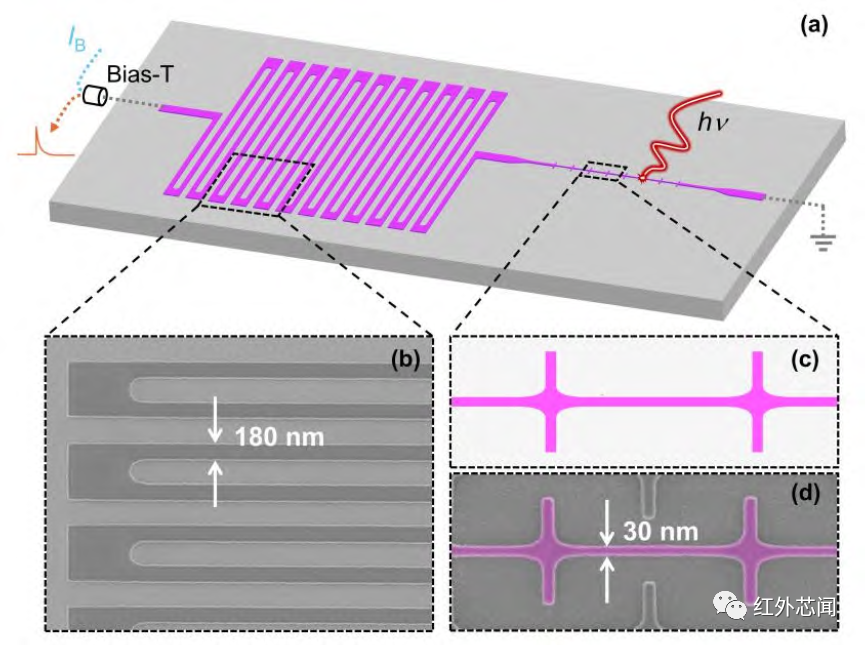

圖1 紅外SNSPD器件結構及局部SEM圖
器件測試結果
實驗分別測量了SNSPD在6μm和10.2μm兩個波長上的量子效率，圖2為實驗中采用的紅外SNSPD測量示意圖。選擇了兩種類型的光源，其中采用美國海洋光學儀器生產的冷紅外黑體源（1500K工作溫度，氮化硅發光材料）用于輻射6μm波長的光信號。采用QCL激光器輻射10.2μm中心波長的光信號。
紅外光源輸出的信號光通過光學套筒、可調中性密度衰減器、窄帶濾波片、稀釋制冷機的ZnSe光學窗口以及制冷機內部的固定衰減器（光密度OD=3），最終覆蓋SNSPD的光敏面。SNSPD吸收單光子并將其轉化為一個電脈沖信號，電脈沖信號通過外部電路進行放大并讀出，從而完成一次光子探測。

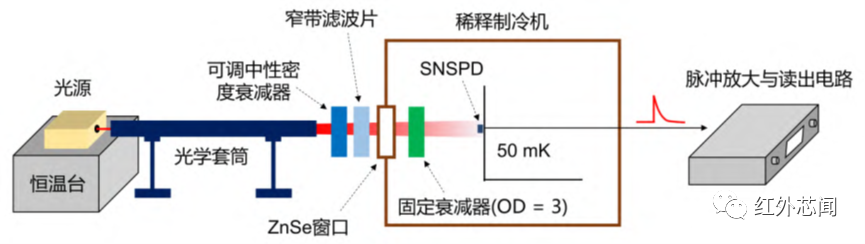

圖2 紅外SNSPD測量示意圖
在50mK的溫度下，實驗首先測量了SNSPD對6μm波長的光探測結果，如圖3所示。

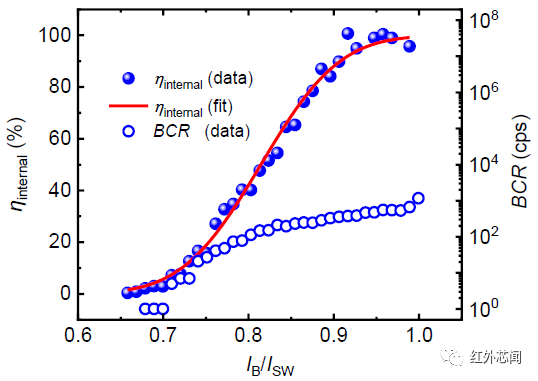

圖3 SNSPD在6μm波長上的量子效率ηinternal以及背景輻射計數BCR隨歸一化偏置電流IB/ISW的變化關系
當SNSPD的探測波長增大到10.2μm時，再次測量ηinternal將隨偏置電流的變化關系，如圖4所示。從實驗結果中可得當IB/ISW=0.9時，ηinternal達到53%。

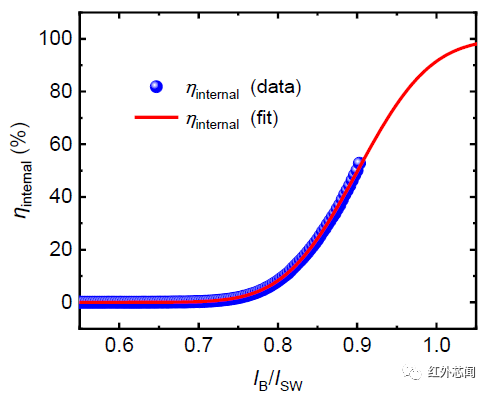

圖4 SNSPD對10.2μm波長的量子效率隨歸一化偏置電流的變化關系
結論
本文從無序出發提出了增大SNSPD探測截止波長λc的技術方法，并進一步討論了無序以及尺寸變化對λc的影響。研究表明，超導薄膜方塊電阻Rs的增大將同步增大λc，尤其當納米線寬w較小時，λc的增大速率更快。本文制備了常溫方塊電阻Rs~320Ω/□且線寬w=30nm的Mo0.8Si0.2紅外SNSPD，將器件工作波段擴展到了5-10μm。在6μm波長上SNSPD可以獲得完全飽和的量子效率ηinternal，在10.2μm長波紅外上的ηinternal達到53%，當排除超流壓縮的影響時，ηinternal理論上最高可達到92%。此外，如何平衡器件工作溫度、信噪比二者與λc之間的關系以及探索最優的無序調控技術，是中長波紅外SNSPD未來發展中需要解決的兩大難題。
本研究獲得了國家自然科學基金、國家重點研發計劃、廣東省重點領域研究與發展計劃、江蘇省自然科學基金的支持。
