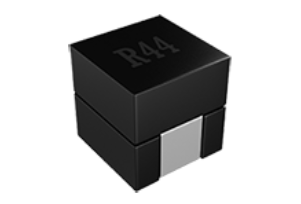

超大電流TLVR用組裝式電感WPZ系列采用全自動組裝式工藝，通過采用超低損耗磁材，和專利的絕緣設計工藝，使得其在同類產品中，在同等尺寸下能實現更高的飽和電流，以及更加精確的感值控制，同時，其絕緣能力也在同類產品中位居高位?？偟奶匦远?，其擁有超低損耗、超大電流，超低的DCR，低的漏感等特點。同時，順絡(luò )所擁有的自動產線的優勢，使得產品在一致性等方面擁有無可比擬的優勢?，F階段可以提供市場上常規的0906/1206mm尺寸產品，初次之外，為了應對最新的power stage，也推出了1205mm尺寸的新型產品。

可以適用于市場各類X86服務器TLVR供電應用，以及其他架構服務器的TLVR應用需求。主要應用如服務器、GPU板卡等的供電場景。

背景和開發目的

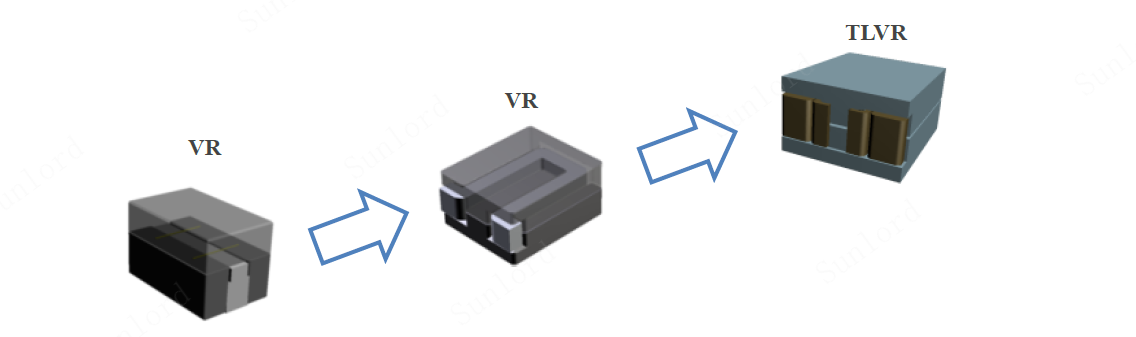

以前，CPU只有功耗只有165W，VRM供電模式采用6相。因此以水平氣隙結構為主。

現在，CPU功耗超過200W，這就對電感的散熱能力、效率提出了更高的要求。

由此，垂直氣隙結構被開發出來并迅速得到廣泛的應用。 但仍以VRM模式進行。

將來，基于服務器廠商對提高效率、降低成本的要求，TLVR的概念應運而生。其瞬態快速響應、能減少后端電容數量以降低成本的明顯優勢，獲取了各大廠家的青睞。

而在其中，TLVR專用耦合電感以及補償電感在方案中則當仁不讓的占據了C位。

TLVR技術概要

服務器供電模式包含兩種：VRM供電（以往技術），TLVR供電（新供電技術）

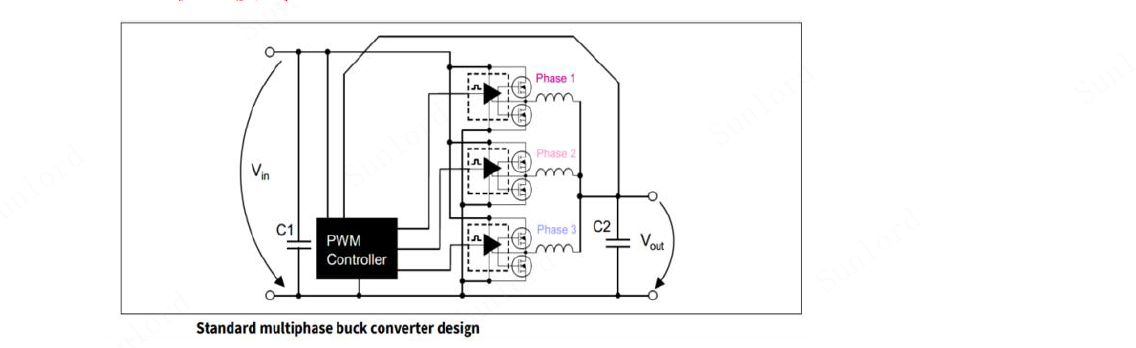

VRM供電模式：

（圖片來源：Infineon-DCDC_Converter_How_Infineon_TLVR_solves_PDN_problem-ApplicationNotes-v01_00-EN）

特點：各相位都可以看做是單獨的Buck電路，然后輸出電流匯總為總電流。

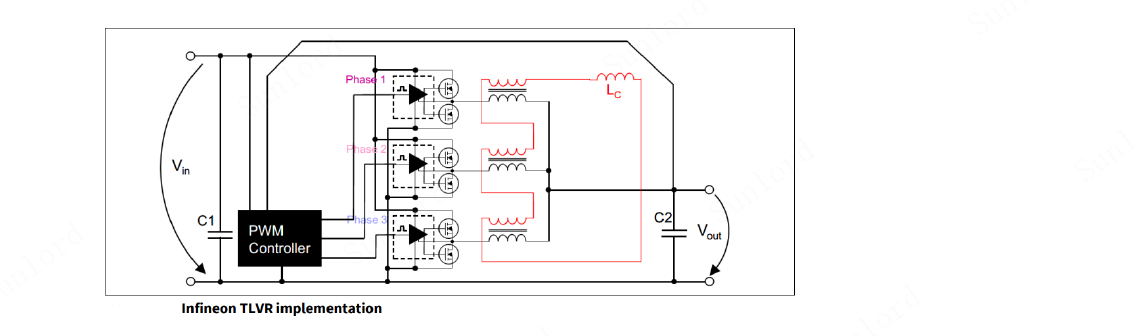

TLVR供電模式：

（圖片來源：Infineon-DCDC_Converter_How_Infineon_TLVR_solves_PDN_problem-ApplicationNotes-v01_00-EN）

注：區別于VRM供電，TLVR供電除了原位置的耦合電感外，還增加了額外的Lc補償電感需求。

特點：各相位借助輔助電感串聯，彼此傳遞瞬時負載信息，同時借助補償電感提供額外能量。

優點：

●    得益于Lc補償電感的功率補償，輸出電容容值有所下降，進而降低價格

●    瞬態相應速度快，降低CPU電源紋波

●    提升轉換效率

產品特點

●    有效提升電感絕緣耐壓值（滿足100Vdc/2S/2mA規格，同時，可提升至200Vdc/2S/2mA）

●    全自動產線，一致性較高

●    采用高飽和及高頻率磁材，有效提升產品轉換效率，以及降低產品損耗。

應用

●    服務器CPU、GPU、FPGA等的TLVR供電

尺寸

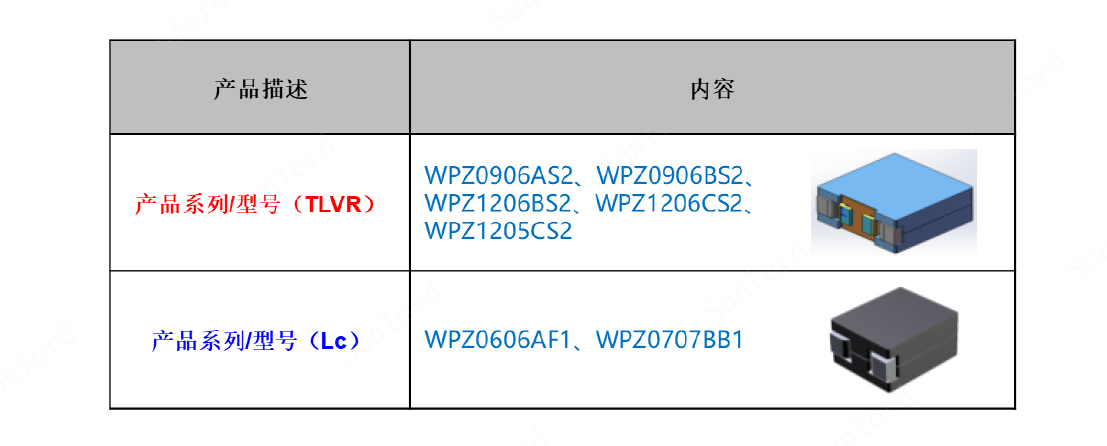

順絡(luò )TLVR用WPZ系列匯總

●    擁有與WPZ0906AS2 Pin to Pin 的單線圈產品WPZ0906AS1，可同時應對VRM與TLVR同一基板的需求。

●    擁有可以彼此Pin to Pin 的WPZ1206CS2 和WPZ1205CS2系列TLVR產品

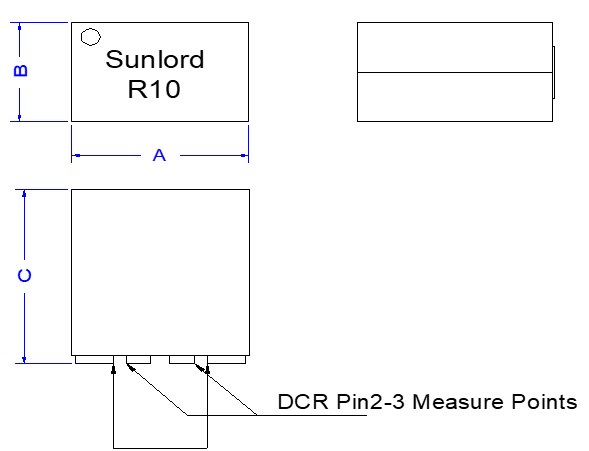

●    產品尺寸（A*B*C）

WPZ0906AS2：9.3x6.1x9.7mm

WPZ0906BS2：9.3x6.1x11.1mm

WPZ1206BS2：11.7x5.7x10.7mm

WPZ1206CS2：11.7x5.7&5.8x11.8mm

WPZ1205CS2：11.7*4.7*4.8*11.8mm

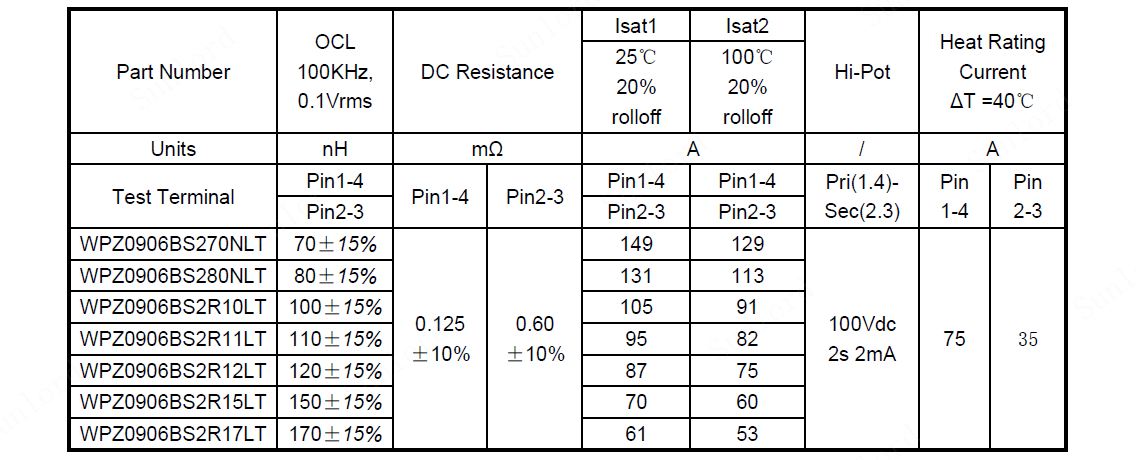

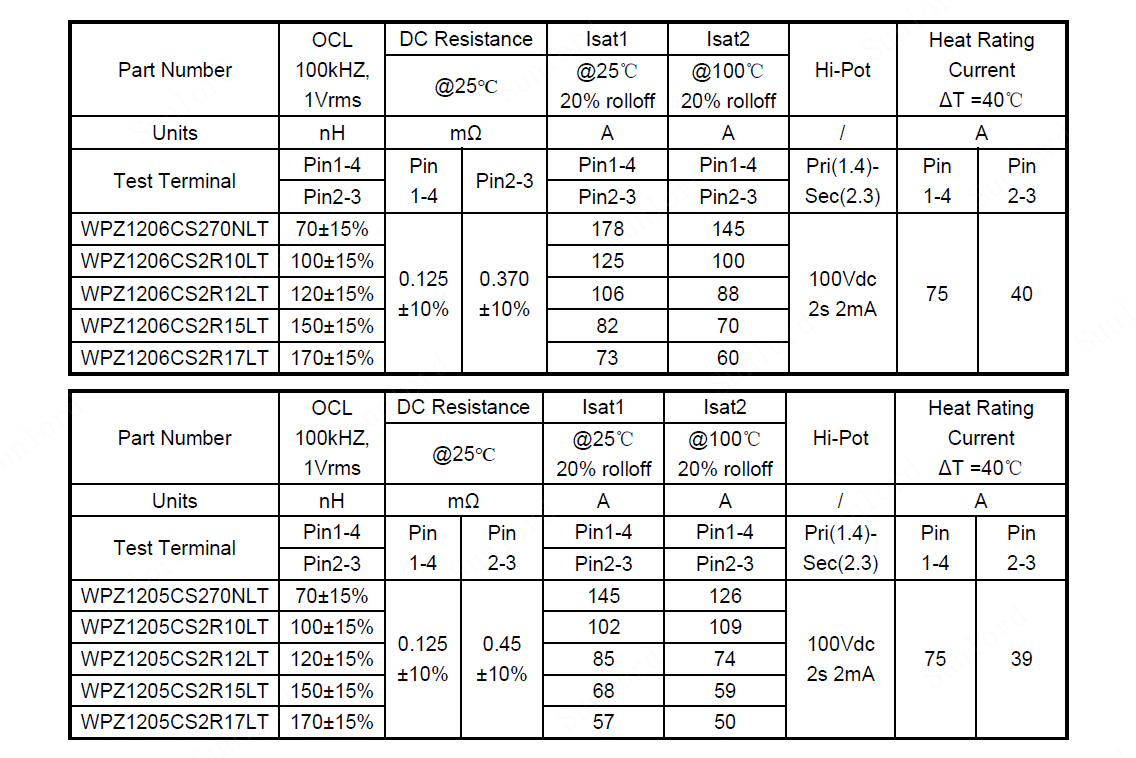

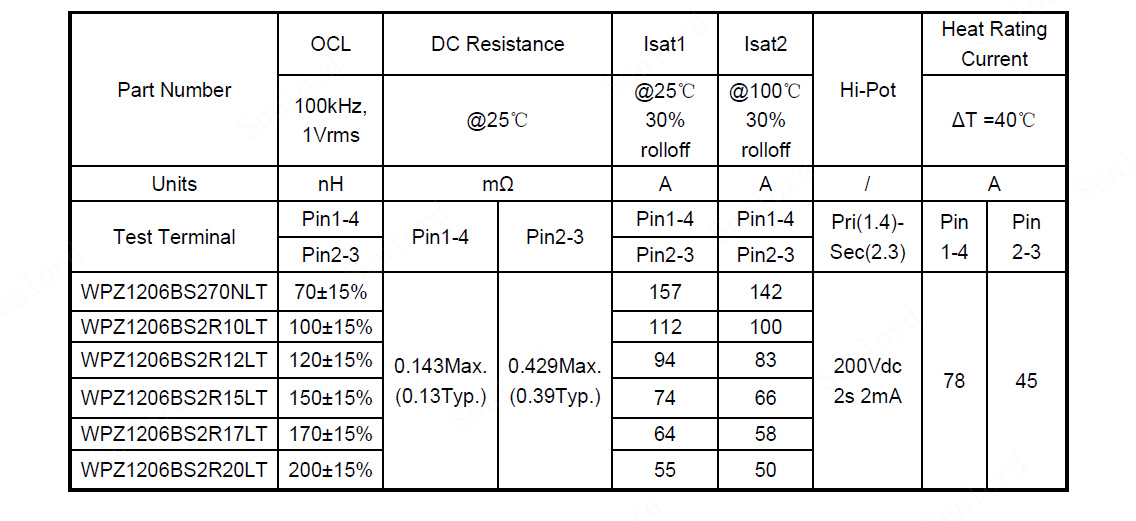

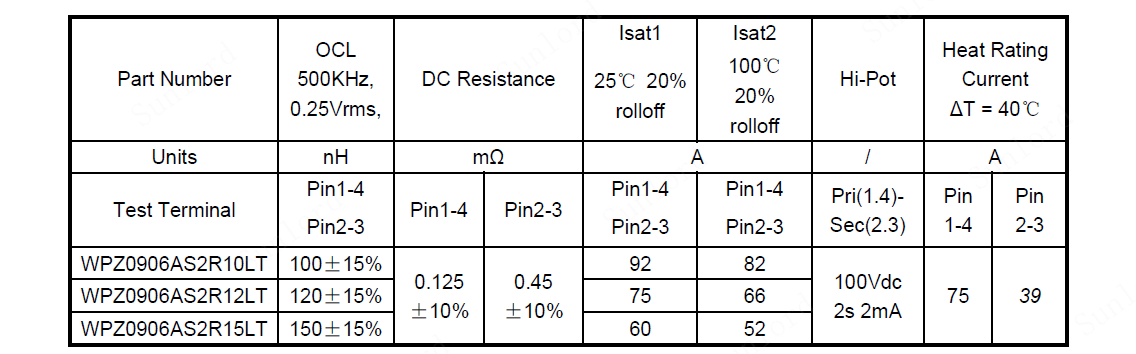

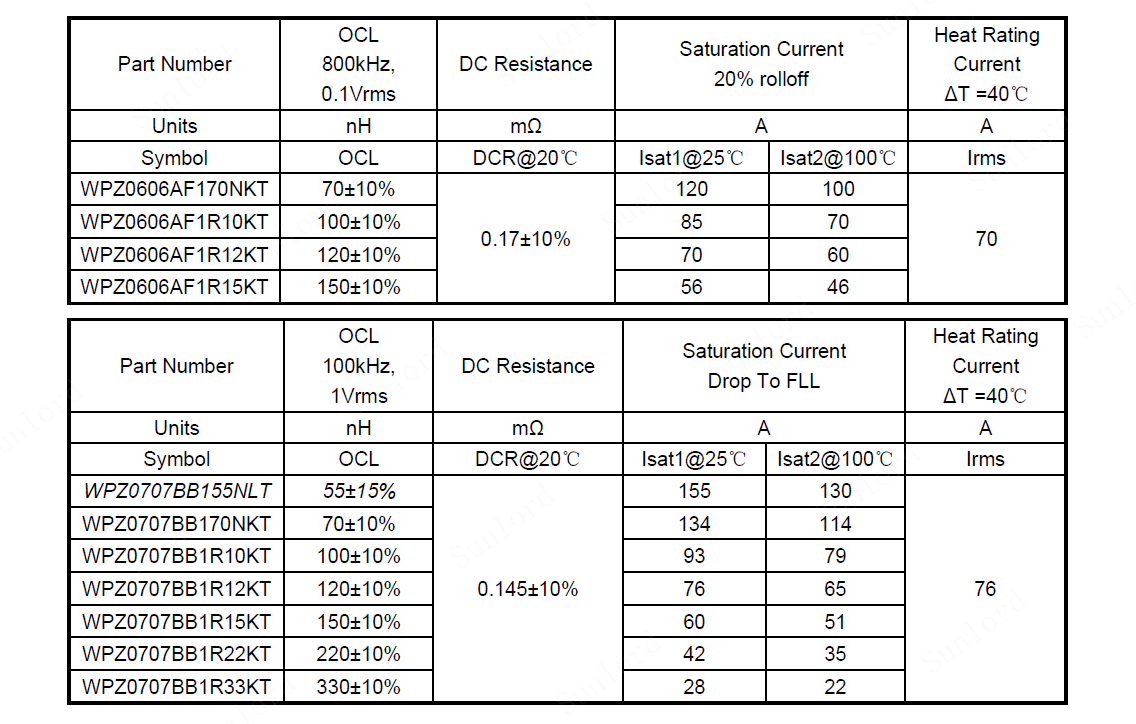

產品型號

生產

●    可隨時送樣

●    量產導入階段
