日清紡微電子推出的用于工業設備和消費類設備的降壓型DC/DC模塊的“RM516/RM517系列”產品即將上市，該系列產品采用VFM(Variable Frequency Modulation可變頻率調制) 控制方式，并有內置電感器。

近年來，隨著電子產品的小型化，對安裝電子部件的電路板空間限制變得越來越嚴格，因此在DC/DC轉換器的電路板設計中需要注意布線時的走線方式。此外，在有限的電路板空間內可能無法實現推薦的線路圖。

“RM516/RM517系列”是組合了最大輸出電流為100mA/300mA的降壓型DC/DC轉換器IC和電感器的模塊。采用了2.4×3.0×0.8(mm) 的薄型小尺寸QFN2430-8封裝。外接元件只有兩個電容器，因此不需要復雜的布線，只需安放即可實現簡單而緊湊的電路板設計。

輸出電壓為0.3V~1.2V (可按 0.1V步進設定)，輸入電壓為1.8V~5.5V，無負載時的消耗電流為T(mén)yp. 0.3μA。 今后，低壓化的發展趨勢將以超低功耗的方式得到實現，為客戶的物聯網設備的構建和延長電池壽命做出貢獻。 RM516系列產品的輸出電流為100mA*1，RM517系列產品的輸出電流為300mA*1。

“RM516/RM517系列”產品的IC和電感器均在日清紡集團的工廠生產，是可維持10年供貨狀態的“長期供貨計劃”預定產品，客戶可以長期放心使用。

*1: 輸出電流是指定條件下的參考值。取決于工作條件和外部部件。

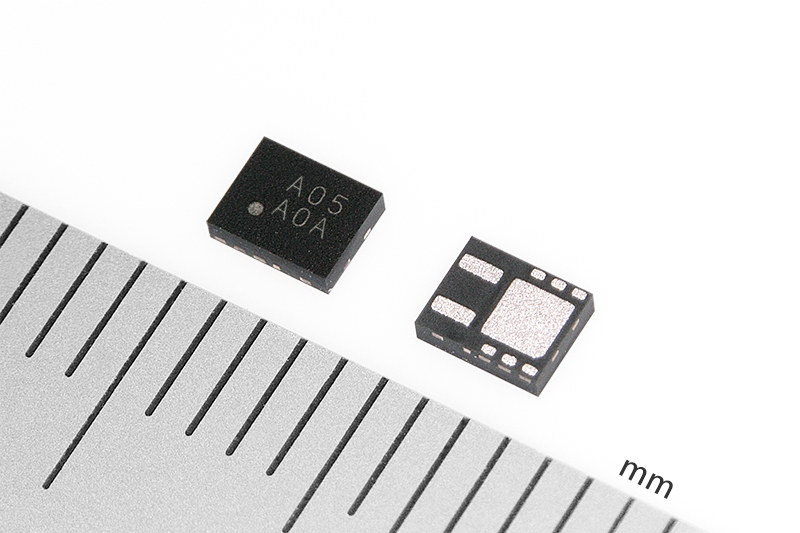

※圖片為 RM516 系列產品，由于正在開發中，可能與實際產品不同。

產品特點

1. DC/DC轉換器IC和電感器模塊化

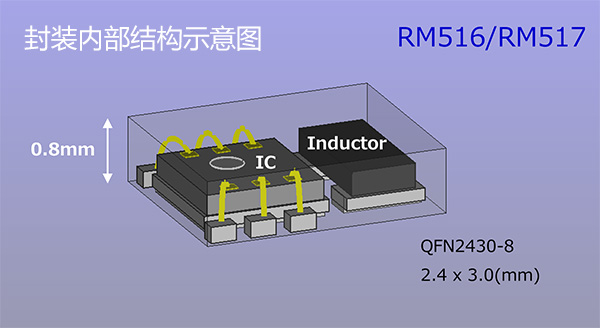

“RM516/RM517系列”產品由于橫向配置薄型電感器，實現了高度為0.8(mm)的薄型封裝，可以滿足有高度限制的電路板實裝。 另外，由于內置了電感器，只要在芯片近旁任意配置輸入輸出電容，就可以簡化電路板設計，并減少選擇電感器的麻煩以及對停產的擔憂，為解決客戶的困擾做出貢獻。

2. 通過VFM控制方式實現超低消耗電流

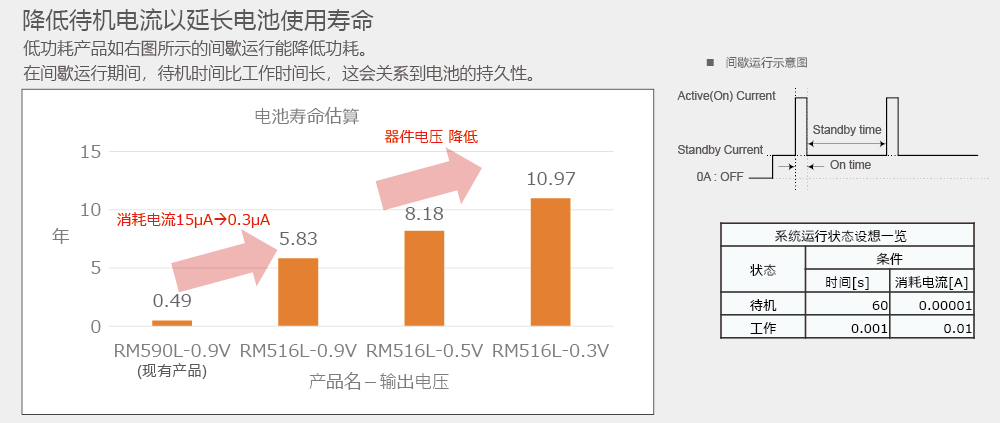

“RM516/RM517系列”產品使用 VFM 控制方式來降低待機時的無功功率并降低總功耗，有利于延長電池壽命和減小電池尺寸。

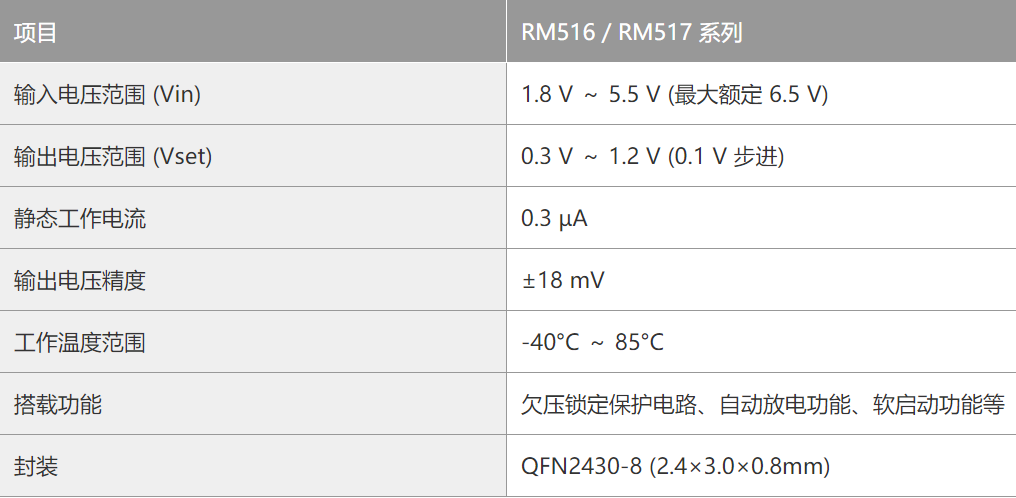

主要性能指標
