【導讀】近年來，伴隨無人機市場的快速發展，無人機已廣泛應用于航拍、農林業、植保、微型自拍等細分領域。數據顯示，2021年全球民用無人機市場規模超過1600億元，同比增長61.6%，未來將繼續保持增長，預計2025年將達到5000億元（數據來源：《通用航空產業發展白皮書（2022）》）。
隨著無人機市場需求的增長，用戶對無人機的智能化也提出了更高的要求。事實上，無人機的安全飛行離不開傳感技術，在高空中飛行的無人機需要用到傳感技術進行定高、避障，以防撞到周邊物體。
dToF傳感器在無人機定高、避障方面展現了明顯的優勢，為無人機智能化升級提供了有力的保障。北極芯微推出的一款單光子dToF傳感器——DTS5018，可幫助無人機精準定高與避障，讓無人機擁有一雙“眼睛”，精準“避開”障礙物。
![2_17192334hnmr[1].jpg](http://www.chongqimoxing.com/uploads/20240125/2_17192334hnmr[1].jpg)

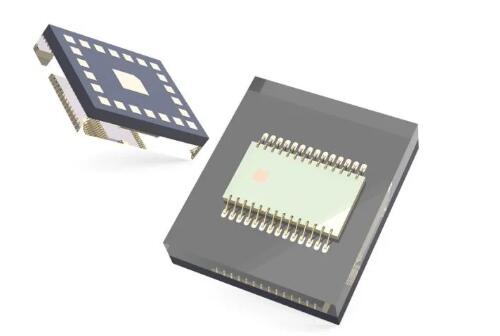

DTS5018
DTS5018傳感器在無人機中的主要應用
定高
無人機大多是通過無線電遙控技術以及自身控制系統實現飛行的不載人航空器。多數無人機在接近或降落地面時，需要得到與地面的絕對高度信息，以維持恒定高度飛行，以及實現安全穩定降落。
DTS5018傳感器可實時探測臨空高度信息并反饋給無人機，使無人機在下降或懸停過程中，能夠及時調整降落速度和飛行高度，避免碰撞和墜機風險。
避障
無人機在飛行過程中，通過傳感器感知周邊環境中障礙物的距離信息，從而做出相應的動作指令，以達到避障作用。不僅保障了無人機飛行安全，也避免了對周?chē)藛T財產的損害。
無人機除了用于航拍外，還會(huì )應用于測繪勘探、應急救援、農業植保等復雜場景。在這些應用場景中，無人機需要長時間進行自動化任務，對其安全飛行提出了更高的要求，同樣對無人機“自動避障”的要求也變得更高。
DTS5018傳感器不僅測距范圍廣、測量精度高，而且能在強光條件下持續穩定工作，能滿足無人機在極端環境下的避障需求。
DTS5018
DTS5018傳感器在無人機中的主要應用
定高
無人機大多是通過無線電遙控技術以及自身控制系統實現飛行的不載人航空器。多數無人機在接近或降落地面時，需要得到與地面的絕對高度信息，以維持恒定高度飛行，以及實現安全穩定降落。
DTS5018傳感器可實時探測臨空高度信息并反饋給無人機，使無人機在下降或懸停過程中，能夠及時調整降落速度和飛行高度，避免碰撞和墜機風險。
避障
無人機在飛行過程中，通過傳感器感知周邊環境中障礙物的距離信息，從而做出相應的動作指令，以達到避障作用。不僅保障了無人機飛行安全，也避免了對周?chē)藛T財產的損害。
無人機除了用于航拍外，還會(huì )應用于測繪勘探、應急救援、農業植保等復雜場景。在這些應用場景中，無人機需要長時間進行自動化任務，對其安全飛行提出了更高的要求，同樣對無人機“自動避障”的要求也變得更高。
DTS5018傳感器不僅測距范圍廣、測量精度高，而且能在強光條件下持續穩定工作，能滿足無人機在極端環境下的避障需求。
DTS5018產品優勢
DTS5018是北極芯微開發的一款全集成單通道dToF測距SoC，集成自研的高靈敏紅外增強SPAD傳感器，具備大量程、高精度、超強抗陽光能力等多個優點，適用于無人機的定高與避障。DTS5018傳感器的主要產品優勢有以下幾點：
大量程，有效探測距離遠
無人機在高速飛行的狀態下，若要保證安全飛行，則要求其能夠有效探測到10m外的障礙物以便快速進行規避動作。DTS5018最大量程可達18m，能夠幫助無人機掃描到更大范圍內的障礙物，提前預判飛行方向。
超強抗環境光能力
DTS5018片內集成時間相關光子閾值算法，可實現12m@100KLux的抗環境光能力，即使在復雜環境下也能持續穩定工作，準確定位障礙物，保障飛行安全。
具有反射率校正功能
對于高反射率材料，市面上傳感器大多無法準確排除干擾。DTS5018通過自研的反射率校正算法，可實現不同材質下的測量精度一致性，可大幅提升無人機在復雜場景下的性能表現，保障無人機飛行的穩定性。
高幀率
DTS5018最高具備11M激光重頻能力以及高速直方圖處理算法，幀率最高達4k fps，足夠的幀率是無人機快速反應的基礎。
毫米級的測距精度
采用高靈敏度SPAD傳感器，具備單光子探測能力，測距精度可達毫米級，能精準探知周?chē)系K物，確保無人機平穩降落至地面。
緊湊可靠封裝
DTS5018采用緊湊可靠的光學LGA封裝，并配備I2C和SPI接口，易于集成和使用，可有效降低成本。
靈活度高
TDC時間窗可配置，能適應不同應用場景需求，用戶可根據自身產品應用場景需要調整配置并使用。
無人機躲避障礙物
DTS5018具備出色的性能和良好的穩定性，能幫助無人機在復雜環境下更好地實現定高、避障功能。該產品已于今年2月份批量量產，在無人機行業已經獲得了國內外知名企業的認可，不久，搭載北極芯微DTS5018傳感器的無人機產品將在市面上亮相。
