中國電子元件行業(yè)協(xié)會(huì )
China Electronic Components Association
近期，中國科學(xué)院上海光學(xué)精密機械研究所強場(chǎng)激光物理國家重點(diǎn)實(shí)驗室與中國科學(xué)院大學(xué)杭州高等研究院、華中科技大學(xué)合作，以激光器小型化為牽引，基于對鈣鈦礦增益機理的研究，實(shí)現了亞波長(cháng)尺度的高性能鈣鈦礦水下單模激光。相關(guān)研究成果以Water-resistant subwavelength perovskite lasing from transparent silica-based nanocavity為題，發(fā)表在《先進(jìn)材料》（Advanced Materials）上。
金屬鹵化物鈣鈦礦被認為是高性能微納激光器件理想的增益介質(zhì)之一，在片上光子信息處理系統和未來(lái)集成光電子學(xué)等領(lǐng)域頗具應用潛力。當前，制備鈣鈦礦激光器的主流技術(shù)主要是采用溶液法。與之相比，熱蒸發(fā)技術(shù)更易實(shí)現精度可控的大面積生產(chǎn)，且已在商業(yè)化發(fā)光二極管中實(shí)現應用。然而，熱蒸發(fā)鈣鈦礦薄膜由于高缺陷性，在激光器方面較少被研究，故性能落后于其溶液處理的同類(lèi)激光器。此外，鈣鈦礦激光器面臨的另一挑戰是對濕度較敏感，限制了鈣鈦礦基器件的商業(yè)應用，特別是關(guān)于鈣鈦礦激光器在水中的試驗工作鮮有報道。
該研究采用配體輔助的三源共蒸發(fā)策略，通過(guò)引入添加劑減緩結晶，實(shí)現了缺陷鈍化和限域調控，開(kāi)發(fā)了高質(zhì)量的鈣鈦礦薄膜增益介質(zhì)。研究通過(guò)超快瞬態(tài)吸收光譜實(shí)驗證實(shí)，優(yōu)化后的鈣鈦礦薄膜具有優(yōu)異的載流子復合特性和增強的光增益性能。受到上述高增益的啟發(fā)，研究直接基于透明對稱(chēng)的SiO2薄片構造了簡(jiǎn)單的對稱(chēng)結構，實(shí)現了低閾值（13 μJ/cm2）的單模亞波長(cháng)尺度（120 nm）熱蒸發(fā)鈣鈦礦激光，且可在水中保持穩定單模運行超20天，其長(cháng)程相干長(cháng)度（115.6 μm）和高線(xiàn)性偏振度（82%）進(jìn)一步證實(shí)了該小型化激光器的優(yōu)異性。這一緊湊而簡(jiǎn)單的透明垂直腔結構及熱蒸發(fā)工藝的結合，有望為未來(lái)與硅光子學(xué)兼容的鈣鈦礦激光器提供簡(jiǎn)單、穩健和可靠的大規模生產(chǎn)策略，為發(fā)展新型鈣鈦礦光電器件、提升相應性能，提供基礎物理前沿支撐。
研究工作得到國家重點(diǎn)研發(fā)計劃、國家自然科學(xué)基金、上海市基礎研究試點(diǎn)計劃項目的支持。
a、三源共蒸示意圖；b、鈣鈦礦熒光光譜；c、熒光壽命；d-f、溫度依賴(lài)的熒光光譜的發(fā)光強度、半高寬和峰位置圖

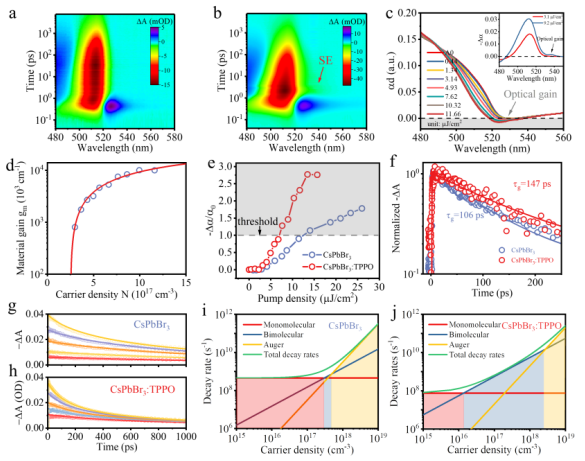

a-f、增益動(dòng)力學(xué)機理；g-i、復合動(dòng)力學(xué)機理

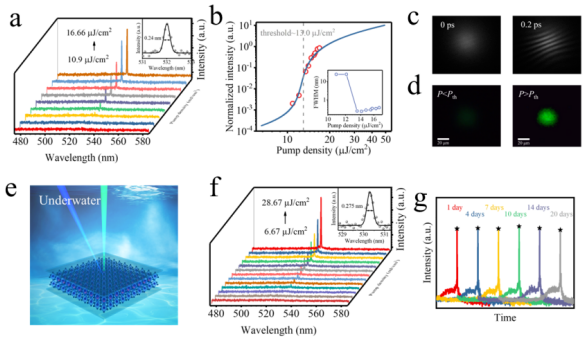

a、亞波長(cháng)垂直腔激光輸出光譜；b、激光輸入輸出圖；c、激光干涉圖；d、激光輸出光斑圖；e、水下激光示意圖；f、水下激光輸出光譜；g、20天水下激光穩定輸出
