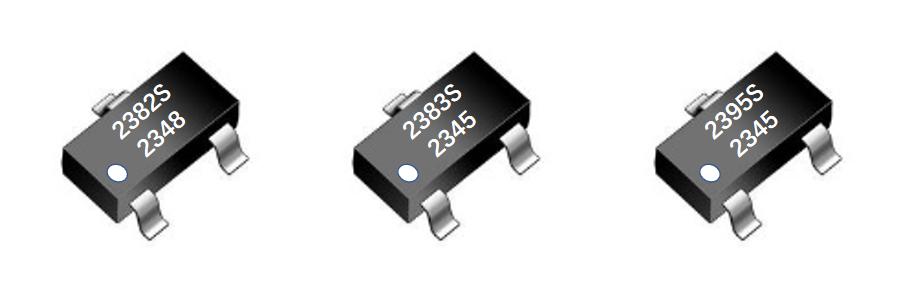

VCS2382S/VCS2383S/VCS2395S是微傳科技最新推出的2D全極型AMR磁開關芯片系列，具有高靈敏度、高可靠性、低功耗等優異性能，能夠檢測芯片平面內360°任意方向的磁場，無需磁鐵安裝在特定的方向，能夠大大簡化安裝要求，并大幅提高系統冗余度，適用于各類門磁、接近開關、磁攻擊報警等，同時可實現液位計和位置檢測的功能。
1. 采用單芯片集成工藝，在超小型芯片內集成了AMR傳感器與CMOS處理電路，AMR傳感器檢測磁場的變化，CMOS處理電路提供精確控制的BOP/BRP失調電壓補償電路，具有推挽輸出和開漏輸出方式 2. 產品具有寬幅電壓工作范圍（2.0V～5.5V），可適配電池供電與外部電源供電 3. 納安級的電流功耗（200nA/450nA）適用于各類低功耗產品以及電池供電的應用中，可有效地延長系統的使用壽命 4. 內置溫度補償，能夠在寬溫度范圍（-40~125℃）提供穩定的、高一致性的輸出 5. 精確的開關點和磁滯范圍，可以有效地抑制二次開關誤動作，并有兩檔開關點可供選擇，可適配不同磁鐵類型和檢測距離
360°磁場檢測角度，磁鐵與芯片位置安裝靈活、方便

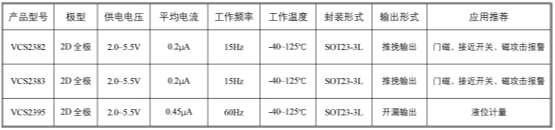

產品規格選型 產品規格參數

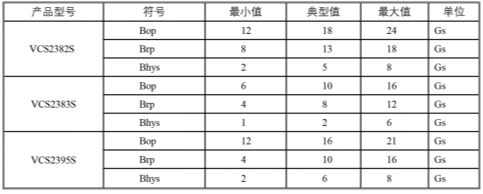

產品磁特性
產品應用 1.智能門磁&防盜報警 VCS2382S/VCS238S基于A(yíng)MR磁阻原理，具有高靈敏、檢測距離大等特點，開關點感應精度高，功耗極低，適用于各類門磁開關。
2. 接近開關&磁攻擊預警 VCS2382S/VCS2383S靈敏度高、感應距離遠，并可適配不同材質和尺寸的磁鐵，實現不同距離檢測，滿足各類接近開關應用需求以及磁攻擊預警。

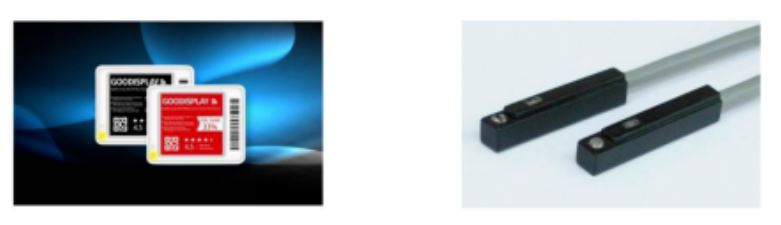

3. 電子價簽&喚醒開關 VCS2382S/VCS2383S還可用于各類民用磁性電子價簽以及喚醒開關，能夠根據客戶需求實時喚醒和啟動設備工作，也可以編輯特定的指令執行特定操作，同時顯著節省系統的功耗。

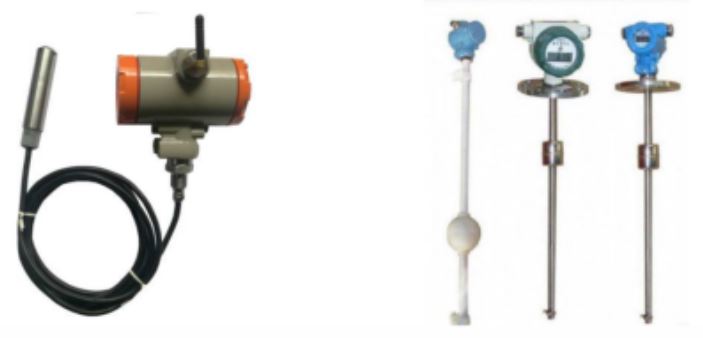

4. 液位計&位置檢測 VCS2395S具有360°范圍的磁場感應和開漏輸出，可取代干簧管用于液位計和位置檢測，同時具備容易貼片和可靠性高的優點，能夠滿足各種嚴苛環境下應用需求。通過4~20mA電流變送器，可以實現50mm~20m長度范圍內的液位計和位置檢測功能。
