国产一级一国产一级毛片|一级女性全黄久久生活片|好大好爽好猛我要喷水了|无码国产玉足脚交极品网站|又爽又刺激的欧美毛片|韩国特级一级毛片免费网站

短波紅外（SWIR，1000?2700 nm）光探測對于生物醫學(xué)、三維視覺(jué)應用和光學(xué)通信等領(lǐng)域都具有重要意義。得益于有機半導體材料光學(xué)帶隙可以連續調節以及其他諸多優(yōu)勢，基于其制備的有機光探測器（OPDs）近年來(lái)逐漸成為領(lǐng)域內的研究熱點(diǎn)。但是，如何在短波紅外區域實(shí)現高靈敏探測是一個(gè)巨大挑戰。為了應對這一挑戰，華南理工段春暉課題組提出構筑“受體?給體?醌式單元?給體?受體（A?D?Q?D?A）”型超窄帶隙n-型有機半導體的材料設計思路。

該研究團隊通過(guò)在分子中引入醌式結構單元（Q），有效地增加了共軛骨架的醌式構型含量，促進(jìn)鍵長(cháng)均一化和電子云離域，從而實(shí)現有效的短波紅外吸收。并且由于醌式單元剛性的共軛骨架及其引入的多重非共價(jià)鍵構象鎖，使目標分子均表現出良好的平面性和結晶性，從而獲得了低能量無(wú)序度和低缺陷密度。

該研究團隊實(shí)現了短波紅外有機光探測器性能的突破，制備了目前國際上性能最好的短波紅外有機光探測器，有力推動(dòng)了高靈敏度短波紅外光探測技術(shù)的發(fā)展。該短波紅外有機光探測器率先實(shí)現了硅帶隙以下（≥1100 nm）、外量子效率超過(guò)15%、比探測率超過(guò)1012 Jones的自供電型短波紅外有機光探測器；通過(guò)進(jìn)一步的分子結構和器件優(yōu)化，在硅帶隙以下獲得了26%（零偏壓）和41%（?4 V偏壓）的外量子效率，在400?1300 nm范圍內取得了超過(guò)1012 Jones的探測率。相關(guān)成果于近期相繼發(fā)表于Chem、Advanced Materials、ACS Applied Materials & Interface等期刊。

短波紅外有機光探測領(lǐng)域系列成果簡(jiǎn)介

成果一

在第一個(gè)工作中，該研究團隊以硒吩基吡咯并吡咯烷酮（Se-DPP）為中心Q單元，設計合成了A?D?Q?D?A型電子受體DPPSe-4Cl。中心吸電子的醌式單元在調節分子的光電性質(zhì)以及堆積行為方面起著(zhù)至關(guān)重要的作用。首先，DPP單元中的醌式結構可以有效地增加共軛骨架中的醌式構型含量，促進(jìn)鍵長(cháng)均一化。采用低芳香性的硒吩單元也有利于增強共軛分子的醌式特性。其次，DPP單元具有優(yōu)異的平面共軛骨架和吸電子的內酰胺結構，可以有效地增強分子內電荷轉移效應以及產(chǎn)生強的分子間π?π相互作用。為進(jìn)一步增強分子內電荷轉移效應，研究人員分別選擇具有較強給電子能力的二噻吩環(huán)戊二烯（CPDT）作為給電子單元和強吸電子能力的二氯取代的氰基茚酮（IC-2Cl）作為吸電子單元，最終得到了薄膜起始吸收邊達1120 nm的目標分子DPPSe-4Cl?；贒PPSe-4Cl的近紅外有機光探測器（OPD）在400?1000 nm波長(cháng)范圍內的散粒噪聲限制的比探測率（Dsh*）可達1013 Jones，在10 Hz下的比探測率（D*）也超過(guò)了1012 Jones。相關(guān)研究發(fā)表于A(yíng)CS Applied Materials & Interface期刊（DOI: 10.1021/acsami.3c15365）。

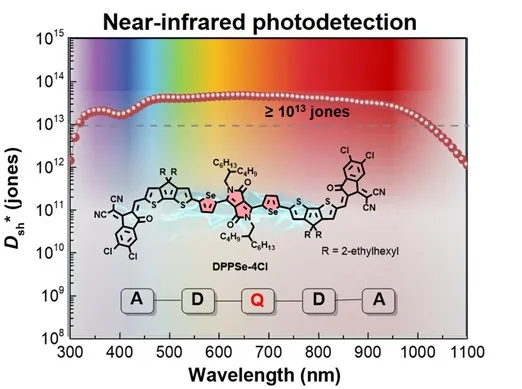

圖1 DPPSe-4Cl的分子結構及其光探測器性能

成果二

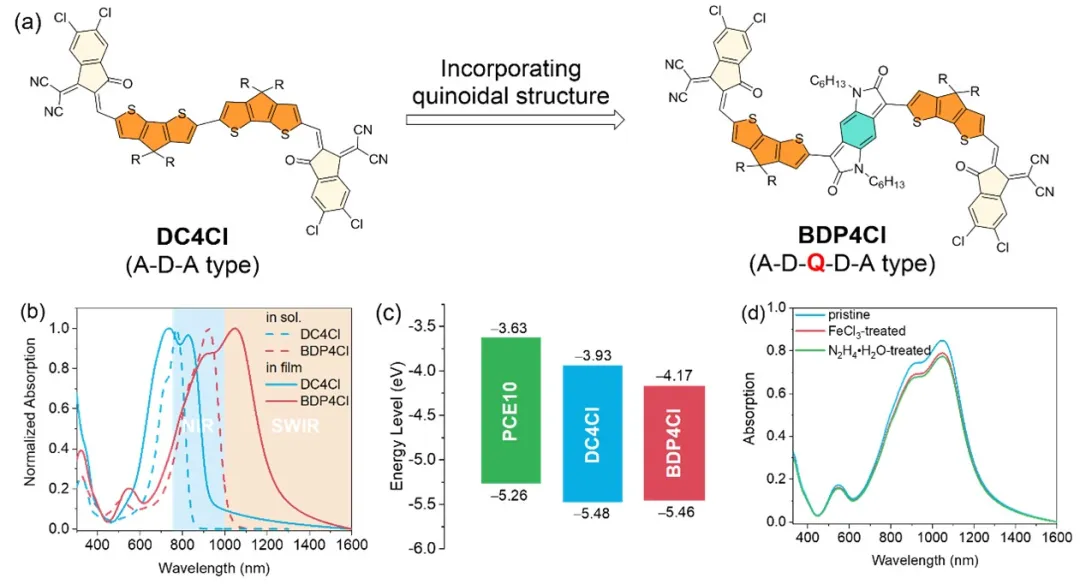

在A(yíng)?D?Q?D?A型分子骨架基礎上，研究人員進(jìn)一步采用苯并二吡咯烷酮（BDP）單元作為Q單元，設計合成了n-型小分子BDP4Cl（如圖2）。其在溶液中便展示出了超過(guò)1000 nm的吸光范圍，在薄膜狀態(tài)下的起始吸收邊進(jìn)一步紅移至1240 nm，對應光學(xué)帶隙為1.00 eV。而不含醌式單元的A?D?A型參比分子DC4Cl的溶液和薄膜吸收邊僅分別位于850 nm和933 nm。并且，BDP4Cl的最低未占據分子軌道（LUMO）能級相比DC4Cl下降了0.24 eV，進(jìn)一步證實(shí)了醌式結構的引入是實(shí)現超窄帶隙n-型有機半導體的有效策略。更重要的是，研究人員發(fā)現BDP4Cl在實(shí)現短波紅外吸收的同時(shí)，吸收邊仍十分陡峭，這說(shuō)明是一種中性態(tài)吸收，并且能量無(wú)序度較低。并且，BDP4Cl表現出優(yōu)異的穩定性，薄膜樣品在空氣中放置數星期后，吸收光譜無(wú)明顯變化，即便在FeCl?（氧化劑）或水合肼（還原劑）處理下也能保持不變。進(jìn)一步，通過(guò)鍵長(cháng)交替值（BLA）、核獨立化學(xué)位移（NICS）、傅里葉變換拉曼光譜等多種分析手段證明了BDP4Cl的超窄帶隙歸因于BDP單元驅動(dòng)的共軛骨架醌式構型含量的提高。

為探究BDP4Cl的光探測能力，研究人員選擇p-型聚合物PCE10作為給體，制備了具有倒裝器件結構的有機光探測器。在不額外施加反向偏壓的情況下，PCE10:BDP4Cl器件在300?1200 nm范圍內表現出出色的外量子效率（EQE），這與其薄膜吸收光譜相一致。在1100 nm處（硅探測器的響應截止邊），PCE10:BDP4Cl器件實(shí)現了高達18.9%的EQE，對應的響應度為0.17 A W?1。得益于低至1.04 × 101? A Hz?1/2的噪聲電流，該器件于10 Hz頻率下在1100 nm處實(shí)現了3.81 × 1012 Jones的比探測率。該工作在國際上率先實(shí)現了硅帶隙以下（≥1100 nm）、外量子效率超過(guò)15%、比探測率超過(guò)1012 Jones的自供電型短波紅外有機光探測器，實(shí)現了短波紅外有機光探測器性能的突破。研究人員進(jìn)一步分析了器件的內在物理機制，發(fā)現PCE10:BDP4Cl器件具有低能量無(wú)序度和缺陷密度，從而使其可以克服有效帶隙的限制，獲得低噪聲電流，同時(shí)實(shí)現高響應度和高比探測率。相關(guān)研究成果發(fā)表于Chem期刊（DOI: 10.1016/j.chempr.2024.01.002）。

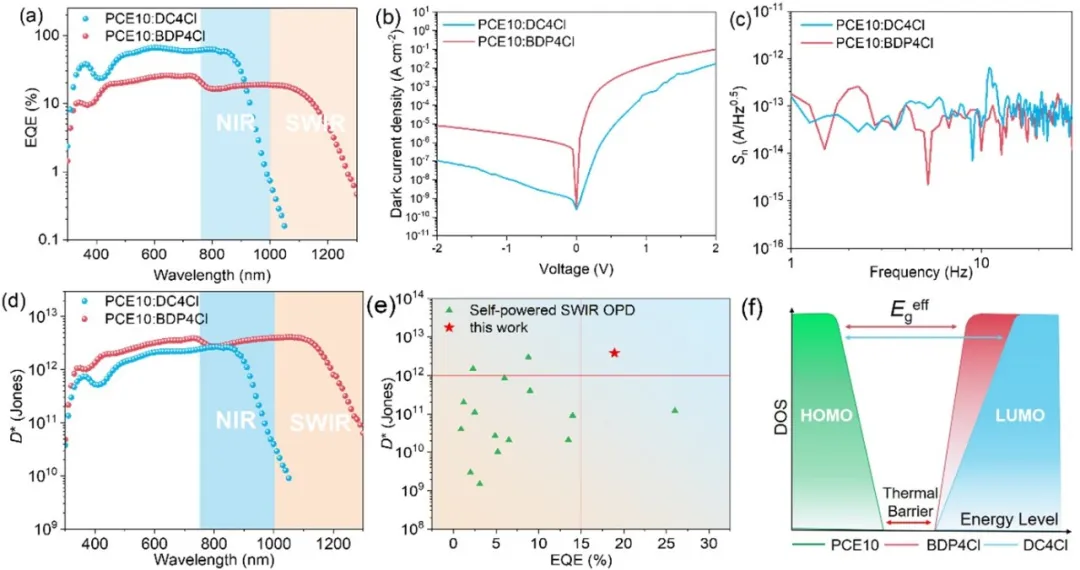

圖3 PCE10:BDP4Cl和PCE10:DC4Cl器件在0 V下，（a）EQE曲線(xiàn)、（b）暗電流密度曲線(xiàn)、（c）噪聲譜、（d）10 Hz下的比探測率、（e）自供電型短波紅外光探測器性能對比和（f）熱勢壘示意圖

成果三

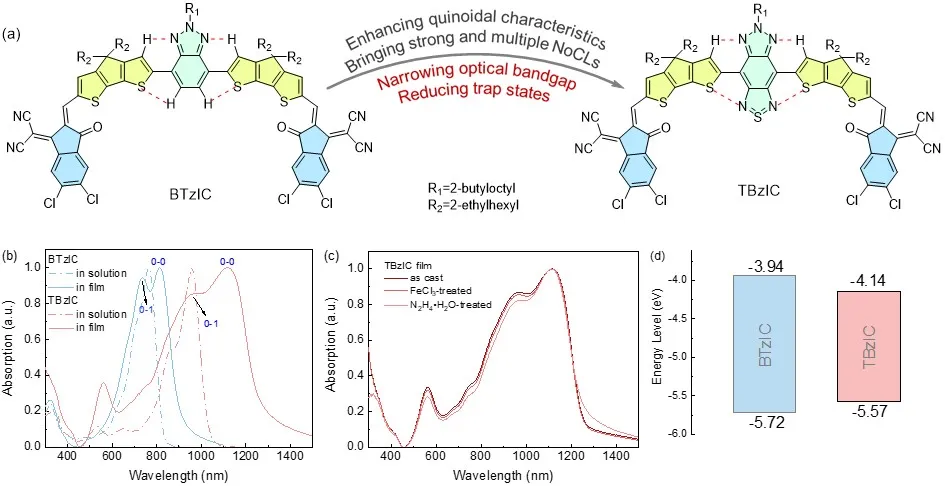

在上述工作基礎上，該研究團隊進(jìn)一步利用具有更強醌式共振效應的苯并三氮唑并噻二唑（TBz）提高分子骨架的醌式構型含量，設計合成了光學(xué)帶隙更小的n-型小分子半導體TBzIC。該分子的薄膜吸收邊進(jìn)一步紅移至1280 nm，光學(xué)帶隙收窄至0.97 eV。TBz單元的引入還構建了多重非共價(jià)構象鎖，增加了分子的結晶性，減小了能量無(wú)序度和陷阱密度。

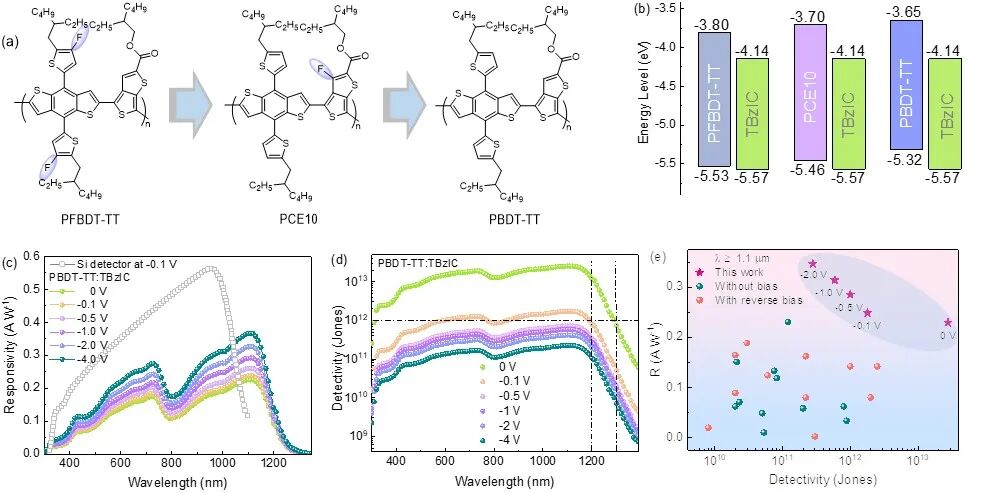

通過(guò)調節給體和受體分子的能級排列，基于PBDT-TT:TBzIC的短波紅外有機光探測器的量子效率得到了顯著(zhù)提高。在0和?4 V的偏壓下，該探測器在1100 nm處分別獲得了26%和41%的EQE，分別對應0.23和0.37 A W-1的響應度。這是目前有機光探測器在短波紅外區獲得的最高響應度。此外，在?4 V偏壓下，該探測器在1200 nm處仍然具有0.14 A W?1的響應度，顯著(zhù)超過(guò)了硅探測器的工作極限。得益于低能量無(wú)序度和陷阱密度，基于PBDT-TT:TBzIC的短波紅外有機光探測器的暗電流亦顯著(zhù)降低。因此，該探測器在400?1300 nm的范圍內取得了超過(guò)1012 Jones的探測率，這使其成為目前國際上性能最好的短波紅外有機光探測器。該研究發(fā)表于A(yíng)dvanced Materials期刊（DOI: 10.1002/adma.202310811）。
