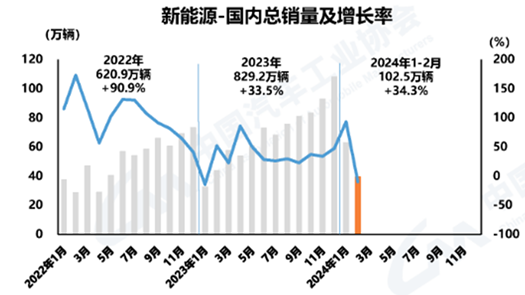

隨著國內新能源汽車技術的成熟，消費者對新能源車的接受度越來越高，新能源汽車產銷量呈現逐年增長趨勢。根據中國汽車工業協會(huì )統計數據顯示，2023年，新能源汽車國內總銷量為829.2萬輛，增長率為33.5%。2024年1-2月，新能源汽車國內銷量102.5萬輛，同比增長34.3%。而隨著各大汽車品牌和造車新勢力加大新能源汽車的研發和推廣，新能源汽車的發展速度還將更快。
（數據來源：中國汽車工業協會(huì )）
新能源汽車對電感器的需求
隨著新能源車的普及，新能源汽車的充電速度和充電效率成為用戶關注的焦點。新能源汽車的充電效率受到電網電壓、環境溫度、充電設施、電池管理系統（BMS）以及車輛設計等因素的影響。新能源汽車充電設備會(huì )用到大量電感器，其對電感器的需求主要體現在如何通過合理的設計，在高頻高溫、大電流工作等復雜環境下實現更大功率、更低損耗和更小尺寸。
為滿足汽車電源模塊、汽車超級充電站設備、DC-DC轉換器、新能源儲能設備等在大電流、高頻高溫等環境下的電感需求，科達嘉電子最新推出車規級一體成型大電流插件電感VPAB系列。
VPAB系列產品概述
VPAB系列是一款具有低DCR、低損耗、高飽和特性的一體成型大電流插件電感產品，目前開發的產品有3822尺寸，電感值0.82μH~3.30μH，DCR 0.16~0.40mΩ，飽和電流176A~335A，溫升電流105A~142A。
VPAB采用高性能合金復合材料、扁平線繞組及全封閉壓鑄成型工藝。相對于傳統貼片電感而言，VPAB具有優異的低損耗、低發熱性能，其飽和及DCR特性在同類產品中處于行業領先位置，飽和電流最高可達335A，產品在高頻和高溫環境下能長久保持優良電氣特性。
VPAB系列電感結構牢固，具有超強的抗電磁干擾能力；產品對冷熱沖擊、機械沖擊和振動等有很強的抵抗能力，可滿足正弦加速度峰值100G的機械沖擊；通過AEC-Q200標準最高級別Grade 0測試，產品工作溫度-55℃~+165℃。VPAB系列嚴格按照IATF16949體系APQP程序開發生產管控，有效降低了產品及工藝的潛在風險，是對車載高性能產品有需求的客戶理想選擇。
規格參數

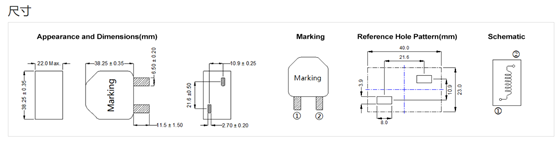

外觀尺寸
備注：在此焊盤及尺寸基礎上，科達嘉可根據客戶的需求進行感量及性能定制。
產品特點
· 扁平線繞組，實現極低的直流電阻
· 一體成型結構，超低蜂鳴噪音
· 低損耗，高效率，應用頻率寬
· 適合大功率DC-DC 轉換應用
· 緊湊型設計，節省PCB安裝面積
· 工作溫度：-55℃ ～ +165℃ (包含線圈發熱)
電氣特性
通過電氣特性測試，VPAB系列電感的工作溫度、相同溫度條件下的飽和電流、溫升電流等性能在同類產品中處于行業領先位置。
VPAB3822飽和電流曲線
VPAB3822溫升電流曲線
產品應用
VPAB系列一體成型大電流電感應用領域非常廣泛，可應用于太陽能/風能等新能源儲能設備、開關穩壓器、汽車大電流濾波器、汽車電源模塊、汽車超級充電站設備、DC-DC轉換器、大電流電池充電等大電流方案設計中。

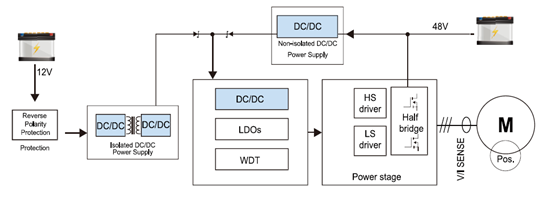

VPAB系列在汽車DC-DC轉換器中的應用
環保標準
符合RoHS、REACH、無鹵等環保要求。
生產情況
產品已批量生產，交期4-6周。
如您需申請樣品或了解更多詳情，請訪問科達嘉官網或與銷售人員聯系。
