MEMS麥克風在消費電子和醫療應用等領域備受關注。此外，在高聲壓級（SPL）應用中，MEMS麥克風也展現出巨大的潛力，例如用于飛機噪聲評估和發動機狀態監測。根據工作原理，MEMS麥克風可分為電容式、壓阻式、壓電式，與電容式和壓阻式換能原理相比，壓電材料的自生電荷機制使其具有更高的能效優勢，成為高性能、低功耗MEMS麥克風應用的理想選擇。
近期，北京大學盧奕鵬研究員團隊提出一種基于高質量單晶PZT薄膜的壓電式MEMS麥克風。通過在壓電薄膜中引入肋狀結構，制備出的MEMS麥克風在減輕質量的同時保持了剛度和靈敏度，并實現了中心頻率的調諧。相關研究成果以“Piezoelectric MEMS microphones based on rib structures and single crystal PZT thin film”為題發表在Microsystems & Nanoengineering期刊上。
在這項研究工作中，研究團隊提出一種通過在PZT薄膜上蝕刻肋狀結構來實現可控質量-頻率調諧的方法。通過優化肋狀結構，在保持剛度的基礎上減輕薄膜質量，從而提升中心頻率，改善MEMS麥克風的低頻帶寬。此外，該方法在相同諧振頻率下能夠降低彈性模量并提高靈敏度，而該諧振頻率通常代表最大聲過載點（AOP）。選擇PZT薄膜是因其具有較高的密度，仿真結果顯示，與氮化鋁（AlN）薄膜的頻率調諧（5.8%）相比，PZT薄膜可實現更大的頻率調諧（24.9%），其較高的介電常數還能在最大應力位置配備較小的電極，同時減輕雜散電容對電增益的影響。

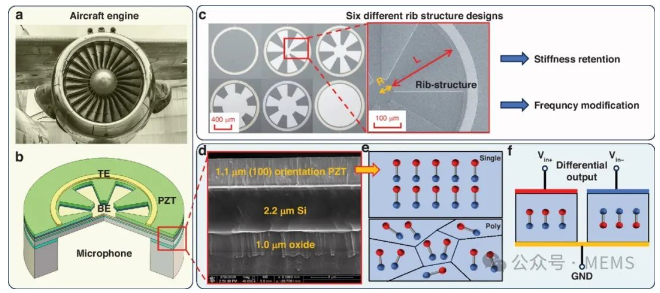

圖1 基于肋狀結構的壓電式MEMS麥克風示意圖

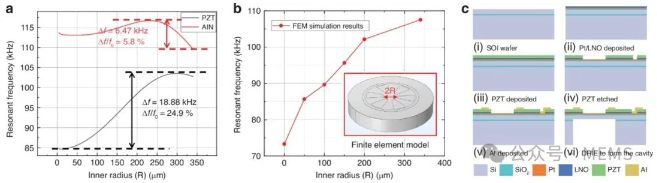

圖2 壓電式MEMS麥克風分析和FEM仿真結果以及工藝流程
研究團隊基于肋狀結構的圓形薄膜構建了一個具有高計算效率的有限自由度分析模型，用于指導MEMS麥克風設計和頻率調諧。阻抗測試實驗結果表明，隨著肋狀結構內半徑從0 μm增至340 μm，六個MEMS麥克風的中心頻率從74.6 kHz增至106.3 kHz，與解析分析和有限元建模結果吻合良好。盡管中心頻率變化較大，但在1 kHz處測得的靈敏度僅在22.3 ~ 25.7 mV/Pa的小范圍內變化，表明薄膜剛度變化極小。此外，為提升信噪比（SNR），研究團隊基于PZT的極化特性制定了差分輸出策略，并設計了兩級差分電荷放大器。與單端麥克風相比，差分麥克風可將靈敏度從25.7 mV/Pa提升至36.1 mV/Pa，同時背景噪聲從-68.2 dB降至-82.8 dB，從而使信噪比從36.4 dB提高至53.9 dB。
圖3 壓電式MEMS麥克風分析模型的有效性驗證
圖4 阻抗和LDV測試結果
圖5 差分電荷放大器設計示意圖

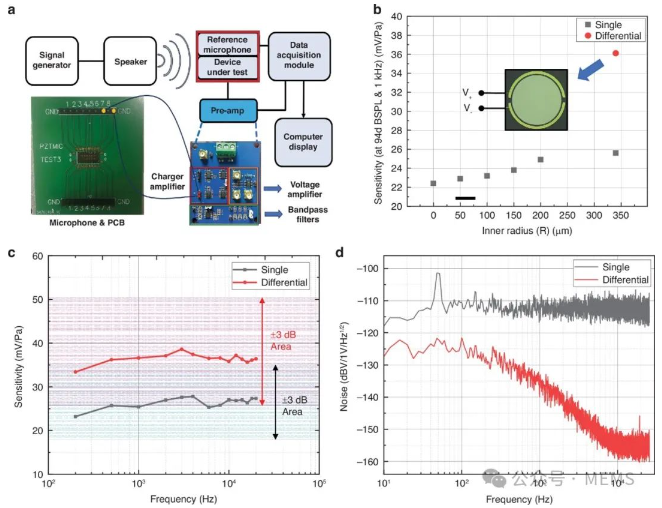

圖6 壓電式MEMS麥克風的聲學測試結果
綜上所述，這項研究證明了基于單晶PZT薄膜實現壓電式MEMS麥克風的可行性，提出了一種通過肋狀結構調節頻率和帶寬的方法，提供了先進的分析建模和求解方法，并展示了利用單晶PZT的差分輸出來提高麥克風靈敏度的潛力，為壓電式MEMS麥克風的設計提供了重要的見解。
