自適應無線能量傳輸（Adaptive wireless power transmission，簡稱AWPT）技術是集無線傳能、無線通信與感知定位一體化的重要創(chuàng )新，它通過目標感知和環境交互實現智能化調整能量傳輸參數（如波束焦點、傳輸功率等），從而優化無線能量傳輸效率。與傳統無線充電方式相比，AWPT技術能夠顯著提高無線能量傳輸效率，適應動態、復雜的應用場景，如移動設備、無人機、智能家居及可穿戴設備等。它不僅能推動綠色能源可持續發展的進程，減少對傳統有線電源的依賴，還為物聯網、智能設備及先進技術（如無人駕駛、智能機器人等）提供穩定可靠的能源供應，并在未來智能技術的普及中具有重要的應用潛力。
近日，西安電子科技大學李龍教授課題組與東南大學崔鐵軍院士課題組針對精確近場無線定位、自適應無線能量傳輸、高效無線能量收集等問題，構建了基于雙頻超構表面CNN近場定位的自適應無線傳能系統，實現同時的目標感知定位和波束調控。該研究充分利用數字編碼超構表面對電磁波的靈活調控特性，將無線能量實時、高效地聚焦到動態的終端設備上，實現無電池供電的感知、計算和通信。研究人員利用整流過程（RF-DC）中產生的二階諧波作為定位信號進行反饋，通過聯合時空編碼技術和卷積神經網絡(luò )（CNN），首次在單發單收（SISO）系統上實現了3mm分辨率的近場定位精度。該系統充分發揮了數字編碼超構表面在目標感知和電磁調控方面的優勢，具備高集成度、高精度、低成本等特點，促進了信息超構表面往多功能和智能化方向發展。該研究是面向無線傳能、感知、通信一體化領域的探索，將推動6G物聯網（IoT）、信息超構表面、智能無人機等領域的發展。
該成果發表在Nature Communications，題為“Adaptive wireless-powered network based on CNN near-field positioning by a dual-band metasurface”。西安電子科技大學李龍教授和東南大學崔鐵軍院士為論文的共同通訊作者，夏得校博士生為第一作者。
圖1 基于雙頻超構表面CNN近場定位的自適應無線傳能系統
構建雙頻可編程超構表面
研究人員設計了一款雙頻共口徑的可編程超構表面，用于實現全雙工的輻射調控和目標感知。其中16×16陣列(工作在5.8 GHz)用于對大功率電磁波的靈活調控；邊緣L型陣列(工作在11.6 GHz)用于接收來自終端設備的反饋信號，通過時空編碼技術實現精確的近場定位。該L型陣列的引入在促進超構表面智能化的同時，并不會(huì )顯著增加陣面的口徑，便于與現有超構表面設備進行集成，為單一功能的設備進行賦能。
設計無線供電的傳感器終端
研究人員通過將射頻能量進行高效收集和直流轉換，從而為傳感器終端進行無線供電，實現無電池的環境數據感知和計算，并將感知的數據通過藍牙進行上傳。所設計的射頻整流器在將射頻能量轉換成直流的同時，將產生的二階諧波（頻率為11.6 GHz）作為反饋信號進行高效輸出，因此該整流器也被稱之為諧波反饋式整流器。為了提升該接收終端的集成度，研究人員將5.8 GHz的接收天線和11.6 GHz的發射天線進行了共口徑設計，從而實現了全雙工的收發一體。實驗結果表明，充分利用諧波進行反饋定位并不會(huì )降低整流器的效率，能夠為傳感器、藍牙等模塊提供足夠的能源供應，實現無線供電的感知、計算和通信一體化系統。針對未來6G大規模的物聯網設備部署，該研究有望在極端場景下為設備的運行提供電力保障。

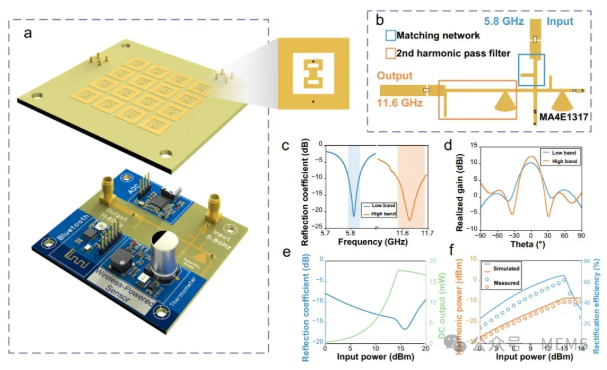

圖2 無線供電的傳感器終端設計與性能評估
基于CNN的無線近場定位
為了在SISO系統上實現精確的近場定位，研究人員利用雙頻超構表面上的L型陣列，對來自終端設備的定位信號進行時空編碼調制，產生的時空編碼諧波分布可以作為位置坐標的特征信息。這種非線性的對應關系通過CNN進行學習和表征，在前期完成網絡(luò )訓練的基礎上，終端的位置信息可以通過CNN的快速分類精確獲取。該方法不僅降低了硬件復雜度，還顯著改善近場定位的計算開銷。

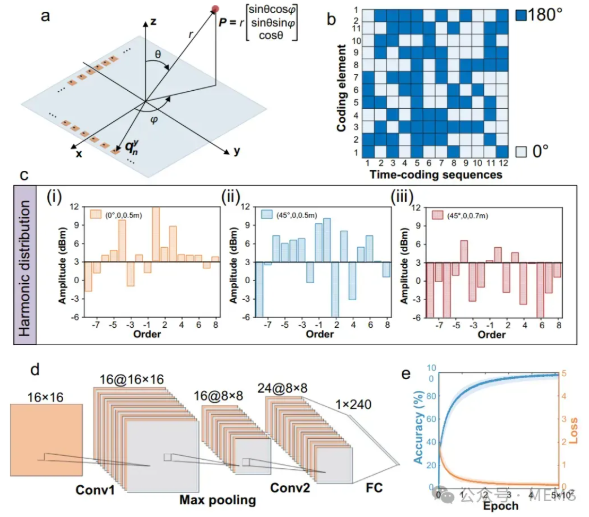

圖3 基于CNN的無線近場定位
自適應動態無線能量聚焦傳輸
基于全雙工的目標定位和波束聚焦，研究人員開展了自適應無線能量傳輸實驗。無線供電的傳感器終端分別沿著“X”、“D”、“U”三個不同軌跡進行移動，當終端偏離能量焦點后，超構表面能夠對其位置進行重新定位，并將能量焦點進行重新聚焦，從而在終端移動的過程中維持高的能量傳輸效率。實驗表明，98%的樣本實現了精確定位，并且穩定的能源供應支持傳感器設備的正常運行，實現了無電池的環境感知。該研究為無線傳能、感知、通信一體化研究奠定了理論和架構的基礎。

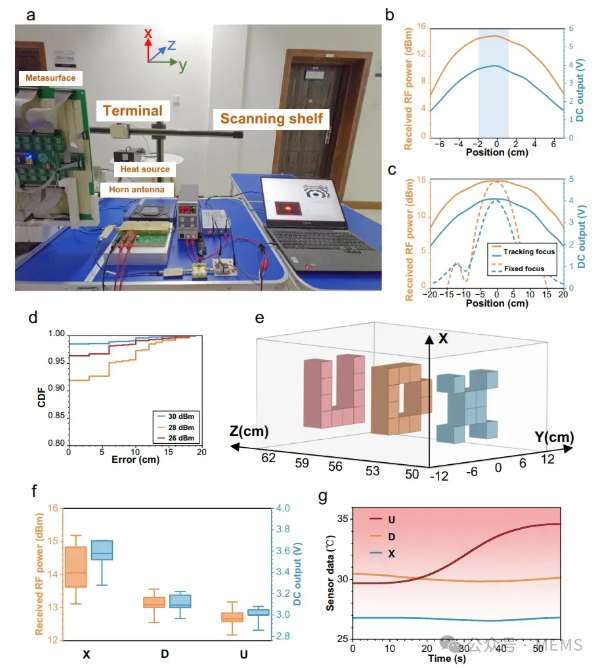

圖4 自適應無線定位與無線能量傳輸實驗
