第一作者:羅小剛
通訊作者:羅行,周學凡
第一通訊單位:中南大學
發表期刊:Journal of Materials Chemistry A
發表時間:2024.12
DOI:10.1039/d4ta07448c
壓電材料能夠對電場產生機械響應,反之亦然。這種有趣的現象在各種設備中用作核心部件,例如換能器、傳感器、致動器。在常規的服役環境中,PZT基壓電材料由于優異的整體性能和低成本受到了很多關注。然而,鉛的毒性使得人們對無鉛壓電材料的關注顯著提高,如BaTiO3、Bi0.5Na0.5TiO3、K0.5Na0.5NbO3等,其在壓電性能方面取得了明顯的提高。然而,它們的居里溫度通常低于500 °C,使它們不適合高溫環境(特別是超過500 °C的環境)。因此,迫切需要開發兼具高居里溫度和高壓電性能的壓電材料。鉍層狀結構壓電材料大多具有高居里溫度、高電阻率和低老化率的優點。其中,CaBi2Nb2O9(CBN)具有高居里溫度(TC < 940 °C)和高電阻率,是高溫應用最具潛力的材料之一。CBN的結構由螢石結構的(Bi2O2)2?層和鈣鈦礦結構的(CaNb2O7)2+層沿c軸交替沿著堆疊而成,其中[NbO6]八面體為兩層。其自發極化取向為沿著a軸,而極化翻轉被限制在a-b平面。因此,CBN表現出高矯頑場和低壓電響應,導致其壓電器件的靈敏度降低,無法滿足商業需求。
目前已經采用了各種方法來提高壓電材料的機電性能,包括成分設計、構建準同型相界(MPB)、改變疇結構、疇壁工程等。然而,由于CaBi2Nb2O9在其居里溫度(TC)下僅經歷一個相變,即鐵電-順電相變,因此構造MPB不是改善CBN陶瓷壓電性能的可行途徑。因此,CBN的改性主要采用成分設計,如施主、受主和等效摻雜等。Ce3+、Bi3+、W6+、Mn4+等離子或它們的組合已經被用以改性CBN陶瓷,通過構建偽四方相、增強正交鐵電畸變或抑制氧空位濃度增強d33。此外,人們通過添加其它具有高居里溫度的壓電陶瓷或氧化物來提高CBN陶瓷的壓電性能(例如BiFeO3:d33 ≈ 29 pC N?1,TC ≈ 881 °C,MnO2:d33 ≈ 25 pC N?1,TC ≈ 918 °C)。然而,利用上述方法,CBN陶瓷壓電性能的提高是有限的,且需要犧牲居里溫度和電阻率。因此,很難獲得同時具有高壓電性能、高居里溫度和高絕緣性的CBN陶瓷。
受單晶體設計疇結構實現高壓電性能的啟發。晶粒定向排列技術,如放電等離子體燒結(SPS)、熱壓(HP)和模板晶粒生長方法(TGG),已被用于制備具有高度織構化的壓電陶瓷。這些織構陶瓷表現出明顯的各向異性,導致特定方向的壓電活性增強。對于CBN基高溫壓電陶瓷,最近的研究表明,可以通過添加燒結助劑(包括CuO、V2O5等)誘導晶粒取向生長,達到40-70%的織構度以及20 pC N?1左右的d33值。而通過TGG技術,Sm(f < 88%,d33 < 23 pC N?1),Eu(f ≤ 92%,d33 ≤ 20.5 pC N?1),Mn(f ≤ 94%,d33 ≤ 21 pC N-1)摻雜的CBN織構陶瓷已經被報道,獲得了相對高的織構度(88-94%),但壓電性能的改善有限(~ 23 pC N-1)。壓電性能的提升有限主要歸因于基體粉末和模板之間成分差異和織構度有限。為了進一步提高CBN基陶瓷的壓電性能,使其具有實用價值,采用了織構化技術結合化學摻雜的方法。在我們之前的工作的基礎上,我們使用TGG方法開發了晶粒高度取向排列的Na/Sm共摻雜CBN織構陶瓷。這種方法在CBN陶瓷系統中實現了95- 98%的高織構度和超過30 pC N?1的室溫d33。此外,CBN織構陶瓷保持了高居里溫度(TC ≤ 950 °C),即使在600 °C下,它們也表現出>106Ω·cm的高電阻率和>20 pC N?1的高d33,使其非常適合高溫傳感應用。
工作介紹:
CaBi2Nb2O9具有超高的居里溫度和良好的絕緣性能,是一種非常有前途的高溫壓電材料。然而,低的壓電性能仍然是其應用受限的主要原因。本文采用改進的模板晶粒生長法結合Na/Sm共摻雜策略來提高CaBi2Nb2O9陶瓷的壓電性能,成功地制備了織構度為95-98%的Na/Sm共摻雜CaBi2Nb2O9織構陶瓷,在保持較高的直流電阻率(ρ~ 107 Ω·cm@500℃)和較高的居里溫度(TC ~ 950 ℃)的同時,獲得了CaBi2Nb2O9陶瓷系統中最高的壓電系數(d33~ 30pC N?1)。d33的顯著提高歸因于剩余極化的大幅增加,這得益于晶粒的高度取向排列和納米疇結構的演化。這項工作在CaBi2Nb2O9基陶瓷的壓電性方面取得了突破性的進展,為其實際應用提供了潛力。

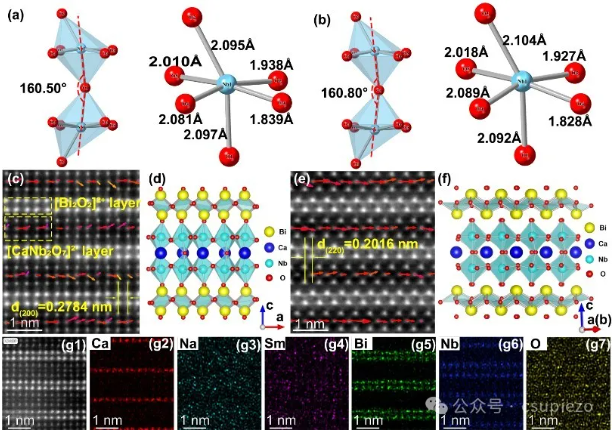

圖1 CBN(a)和CBNNS(B)陶瓷中NbO6八面體的結構演變。CBNNS陶瓷沿著[010](c和d)和[1?10](e和f)方向的HAADF-STEM圖像和晶體結構示意圖及類鈣鈦礦層中Ca原子相對于Nb原子的相對位移。(g1-g7)CBNNS陶瓷的原子分辨率EDS圖像。

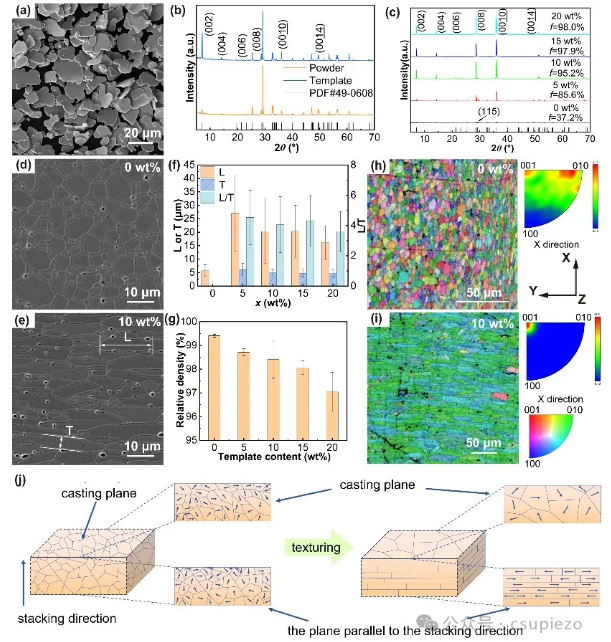

圖2(a)CBNNS模板晶粒的SEM圖像。CBNNS模板和T0-T20陶瓷的歸一化XRD圖。T0(d)和T20(e)陶瓷的SEM圖像。T0-T20陶瓷的晶粒尺寸和密度。T0(h)和T20(i)陶瓷的EBSD圖像(EBSD圖像右上角的插圖分別是它們的反極圖)。(j)未織構化和織構化的CBNNS陶瓷中的晶粒排列示意圖。

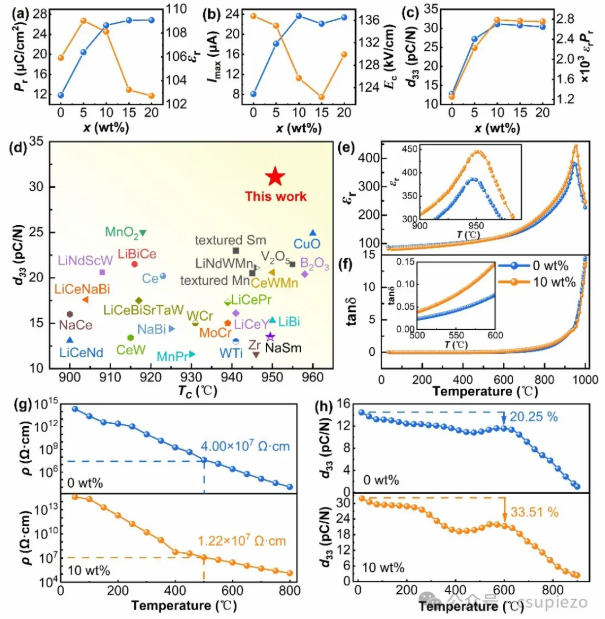

圖3(a)Pr和εr,(B)Imax和Ec以及εrPr和d33作為T(mén)0-T20陶瓷的模板含量的函數。(d)織構化CBNNS陶瓷與其他代表性CBN基陶瓷之間的d33和Tc的比較。(e和f)T0和T10陶瓷的εr和tan d隨溫度的變化(插圖是tanδ-T曲線的局部放大圖)。(g)T0和T10陶瓷的ρ隨溫度的變化。(h)T0和T10陶瓷的原位d33隨溫度的變化。

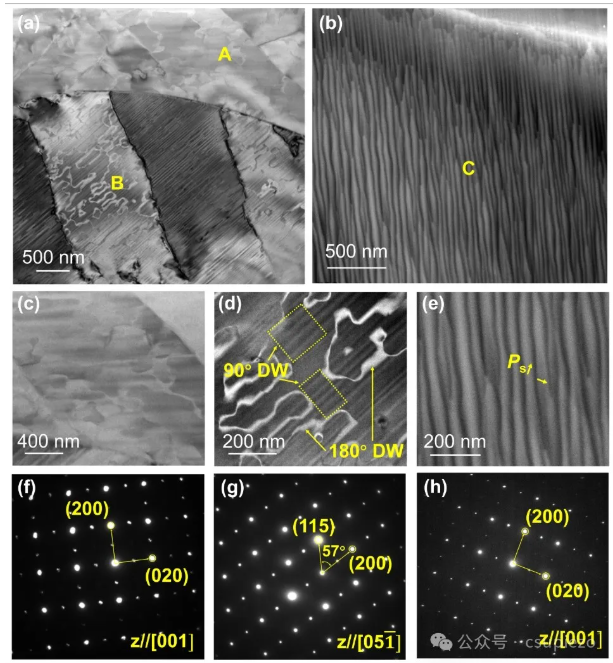

圖4(a)T0和T10陶瓷的TEM圖像。區域A(c)、B(d)和C(e)的TEM局部放大圖以及相應的SAED(f-h)圖案。

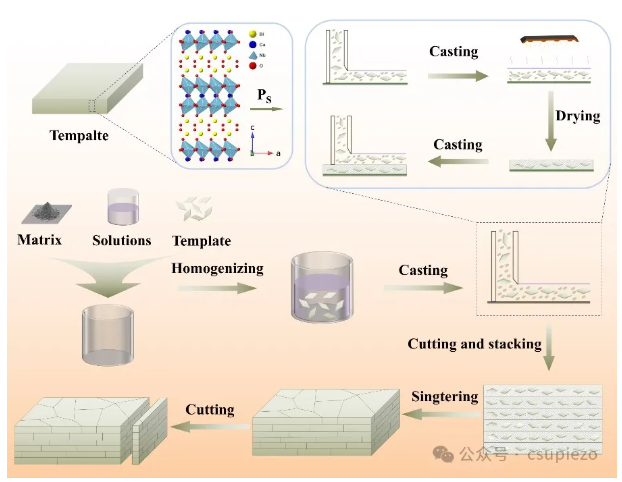

圖5改進的模板晶粒生長法制備織構化CBN陶瓷的示意圖。
