具有高儲能性能的介電陶瓷是研制先進大功率電容器的關鍵材料，然而實現超高可回收儲能密度和效率仍然具有挑戰性，限制了前沿儲能應用進展。
2025年1月31日，湖北大學郭金明團隊在A(yíng)dvanced Materials期刊發表題為“Atomic-Scale High-Entropy Design for Superior Capacitive Energy Storage Performance in Lead-Free Ceramics”的研究論文，團隊成員Li Dengfeng、Zheng Zihao為論文共同第一作者，郭金明、清華大學南策文院士為論文共同通訊作者。
該研究選擇（Bi1/2Na1/2）TiO3（BNT）作為基體，系統研究了不同A位點元素對疇形貌、晶格極化、介電和鐵電性能的影響。Mg、La、Ca和Sr對弛豫行為有不同程度的增強作用；因此，研究人員提出了一種設計局域多態畸變的高熵策略?；谠映叨妊芯?，通過引入微量的Mg和La，設計了一系列基于BNT的高熵組合物，以提高電擊穿強度，并進一步破壞極性納米區域（PNRs）。在高熵陶瓷中檢測到無序極化分布和最小尺寸約為1 nm的超小PNRs。最終，（Ca0.2Sr0.2Ba0.2Mg0.05La0.05Bi0.15Na0.15）TiO3的可回收能量密度達到10.1 J cm?3，效率達到90%。此外，它還具有584 MW cm?3的高功率密度和27 ns的超短放電時間。該研究提出了一種利用高熵策略設計綜合性能優越的電介質儲能材料的有效方法。
該研究系統地設計了9種不同熵值的無鉛介電陶瓷，以開發其熵相關的能量性能。利用像差校正（掃描）透射電鏡（STEM）在原子尺度上揭示了元素和熵對陶瓷微觀結構和弛豫行為的影響。隨著熵的增加，疇尺寸逐漸減小，導致極低的Pr。在高熵陶瓷中發現了具有斜方(R)-四方(T)-立方(C)極化分布的PNRs，這有助于快速的極化響應。最后，根據各元素的不同特性，獲得了具有優異儲能密度和效率的高熵陶瓷。高熵策略為設計滿足特定要求的介質陶瓷提供了一條途徑，從而為克服儲能電容器的瓶頸提供了一個潛在的解決方案。

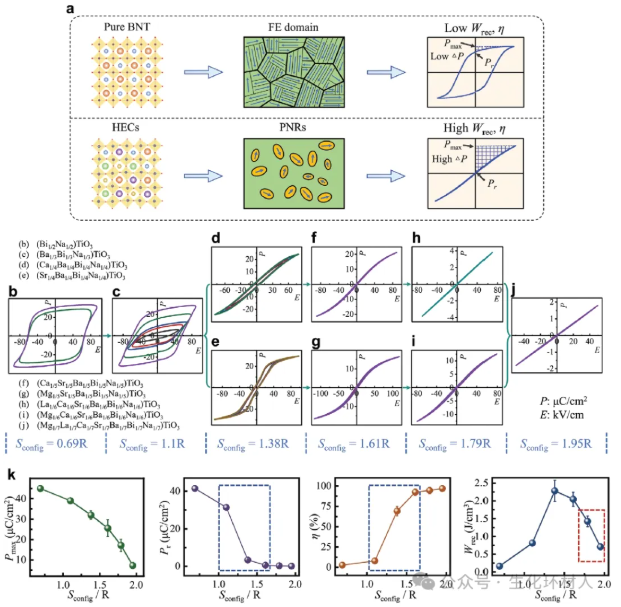

圖1. a) 鐵電和高熵弛豫鐵電原理圖。頂部和底部的圖分別展示了晶格結構、疇構型和P-E滯回線示意圖。b-j) 不同熵值陶瓷的雙極P-E滯回線。k) 200 kV cm?1電場下鐵電參數和儲能性能隨構型熵的變化。
圖2. TEM圖像和PNRs演化。a-c) 沿[100]c軸獲得的TEM圖像顯示了（Sr1/4Ba1/4Bi1/4Na1/4）TiO3、（Ca1/5Sr1/5Ba1/5Bi1/5Na1/5）TiO3和（Mg1/6Ca1/6Sr1/6Ba1/6Bi1/6Na1/6）TiO3的疇形貌。d-f) 沿[100]c獲得的原子分辨率HAADF-STEM圖像顯示了（Sr1/4Ba1/4Bi1/4Na1/4）TiO3、（Ca1/5Sr1/5Ba1/5Bi1/5Na1/5）TiO3和（Mg1/6Ca1/6Sr1/6Ba1/6Bi1/6Na1/6）TiO3的晶格極化矢量和疇。g) 偏振幅度分布。h) 偏振角分布。

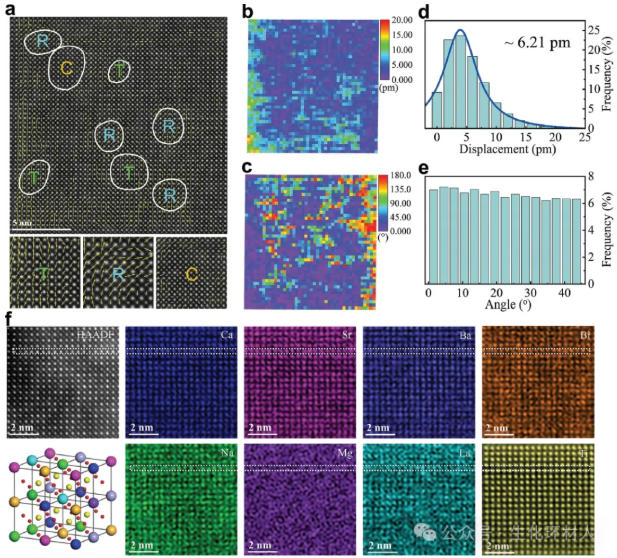

圖3. PNRs的局部結構信息和CSBBNT-0.05ML的原子分辨EDS 映射。a) 沿[100]c方向的原子分辨率HAADF-STEM偏振矢量圖像。b) 偏振幅度映射圖，c) 偏振角映射圖。d) 偏振幅度分布，e) 偏振角分布。f) 原子尺度元素映射和高熵鈣鈦礦結構示意圖。

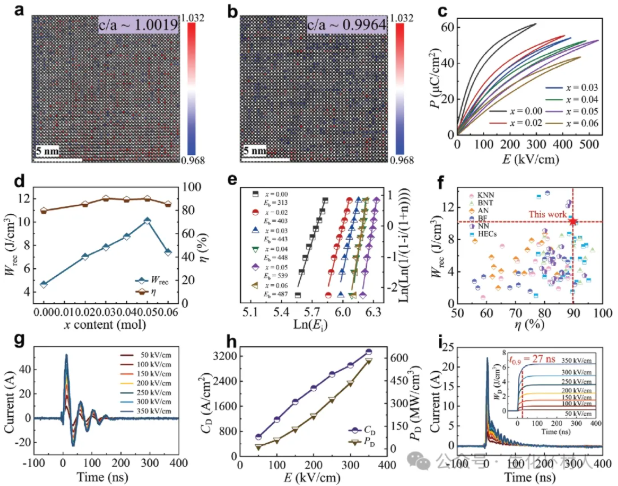

圖4. CSBBNT-0.05ML的優異綜合性能。a,b) 在（Ca1/5Sr1/5Ba1/5Bi1/5Na1/5）TiO3和CSBBNT-0.05ML中沿[001]c的單元格c/a比值。c) P-E循環。d) Wrec和η。e) CSBBNT-xML陶瓷的Eb Weibull圖。f) CSBBNT-0.05ML與其他無鉛儲能陶瓷的Wrec和η比較。g) 欠阻尼放電波形。h) 不同電場作用下的CD和PD值。i) 陶瓷在不同電場下的過阻尼放電曲線和WD值與t的函數關系圖解。
總之，該研究通過像差校正STEM研究元素和熵對陶瓷的電學性質、疇結構和PNRs的影響，設計并合成了具有優異儲能性能的無鉛HECs。長程鐵電有序擊穿和氧八面體傾斜畸變導致了超小的PNRs和延遲極化飽和。Mg和La的引入進一步減小了晶粒尺寸，提高了電擊穿強度。所設計的無鉛儲能陶瓷CSBBNT-0.05ML獲得了較高的Wrec值和η值，分別為10.1 J cm?3和90%。此外，該陶瓷在350 kV cm?1的電場中表現出優異的功率密度（584 MW cm?3）和27 ns的超高放電速率。這些成就證明了HECs在先進大功率或脈沖功率電容器中的巨大應用潛力。
