国产一级一国产一级毛片|一级女性全黄久久生活片|好大好爽好猛我要喷水了|无码国产玉足脚交极品网站|又爽又刺激的欧美毛片|韩国特级一级毛片免费网站

為適應現代電子設備對小型化、高效能、長(cháng)壽命等方面的需求，開(kāi)發(fā)高能量密度和具有附加功能的電介質(zhì)電容器迫在眉睫。其中，高熵陶瓷電容器(ESHECs)由于具有極高的儲能效率(η)和延遲飽和極化而受到廣泛關(guān)注。通常熵增會(huì )引起晶格中的原子無(wú)序排列和晶格畸變，產(chǎn)生許多隨機取向的極性納米微區(RNRs)，能大幅降低極化各向異性和疇翻轉勢壘，降低殘余極化(P_r)，并提高η。此外，高熵系統能增強電子散射和減少漏電流，提高擊穿電場(chǎng)強度(E_b)?？傮w而言，優(yōu)異的儲能性能依賴(lài)于較大的最大極化強度(P_max)、低P_r和高E_b。在各類(lèi)鈣鈦礦氧化物中，Bi_0.5Na_0.5TiO₃ (BNT)基陶瓷具有較高的P_max (~ 50 μC cm^-2)和獨特的雙介電峰平臺，是開(kāi)發(fā)高性能和高穩定ESHECs的極佳材料。然而，高度無(wú)序的原子排列會(huì )惡化ESHECs的鐵電活性，導致P_max急劇下降，限制其儲能密度的提升。缺陷偶極子的極化率比由電子和離子位移引起的電偶極子的極化率高3個(gè)數量級，可以有效提高P_max；但由于缺陷偶極子的重取向是一個(gè)通過(guò)離子或空位遷移而消耗能量且耗時(shí)的擴散過(guò)程，很難在短時(shí)間內恢復到初始取向，這與獲得高η的初衷相反。因此，很少有通過(guò)設計缺陷偶極子來(lái)提高ESHECs的P_max-的報道。若能在ESHECs中巧妙地設計出多晶弛豫相(PRP)結構和缺陷偶極子極化的共存，則有望獲得優(yōu)異的儲能性能。

本工作中，研究人員基于A(yíng)/B位協(xié)同優(yōu)化的高熵組分設計策略，成功制備了一種缺陷偶極子()極化和多晶型弛豫相(三方-正交-四方-立方，R-O-T-C)共存的納米結構，優(yōu)化了BNT基高熵陶瓷的儲能性能。該策略通過(guò)降低疇翻轉勢壘最大限度地減少了介電損耗，并通過(guò)高原子無(wú)序性、晶格畸變和晶粒細化來(lái)提高E_b。制備得到的(1-x)[0.94(Bi_0.47Na_0.47Yb_0.03Tm_0.01)TiO₃-0.06Sr(Sn_0.5Hf_0.5)O₃]-x(Ba_0.5Sr_0.5)TiO₃(簡(jiǎn)稱(chēng)BNYTT-SSH-xBST)陶瓷在670 kV cm^-1電場(chǎng)下展現出大可回收儲能密度(W_rec = 11.23 J cm^-3)和高儲能效率(η~90.87%)。此外，基于雙稀土離子Yb³⁺/Tm³⁺共摻雜實(shí)現了陶瓷穩定的熒光負熱膨脹特性，開(kāi)拓了電介質(zhì)電容器的實(shí)時(shí)溫度傳感功能，并闡述了該材料未來(lái)在智能心臟除顫脈沖領(lǐng)域的應用構想。

相關(guān)成果以“Polymorphic relaxor phase and defect dipole polarization co-reinforced capacitor energy storage in temperature-monitorable high-entropy ferroelectrics”為題發(fā)表在國際知名期刊Nature Communications上。福州大學(xué)吳嘯副教授和同濟大學(xué)翟繼衛教授為本文共同通訊作者，福州大學(xué)碩士生曾祥福和福建師范大學(xué)青年教師林錦鋒為本文共同第一作者，寧波大學(xué)和景德鎮陶瓷大學(xué)等共同參與了該工作。

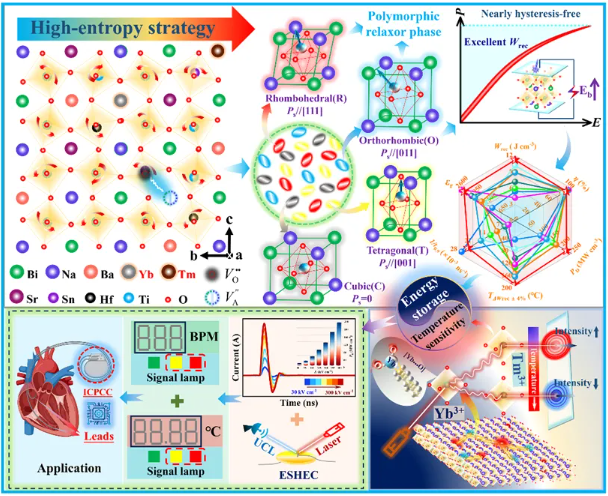

圖1、高熵策略誘導的BNYTT-SSH-xBST陶瓷中PRP結構和缺陷偶極子共存以提升儲能性能，以及在遠程醫療心臟除顫脈沖電容器領(lǐng)域的應用構想。

圖2：BNYTT-SSH-0.3BST陶瓷的PRP結構和缺陷表征。(a, c)HRTEM圖像顯示BNYTT-SSH-0.3BST陶瓷中兩種不同的原子排列，(b, d)對應的SAED模式。(e)沿[100]c方向的晶胞放大和(f)極化投影，(g)沿[110]c方向的晶胞放大和(h)極化投影；(i)沿[110]c方向的原子分辨率HAADF-STEM圖像和擬合的R-O-T-C相偏振矢量；(j-m) HAADF-STEM圖像中B位原子在[110]c方向上相對于附近四個(gè)陽(yáng)離子在不同方向上的位移矢量疊加；(n)沿[110]c方向得到的ABF-STEM圖像。(o-q)圖n中局部區域（紅、藍、黃框）和二維高斯擬合識別的八面體傾斜/非傾斜的放大圖；(r) ABF-STEM圖像顯示沿[001]c方向的A位原子缺失；(s) HAADF-STEM圖像顯示A位原子柱沿[001]c方向的強度波動(dòng)。

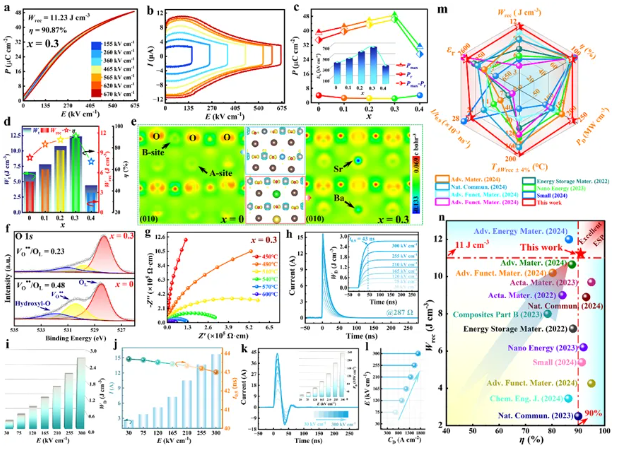

圖3、BNYTT-SSH-xBST陶瓷的儲能性能。(a-b)BNYTT-SSH-0.3BST陶瓷的單極電滯回線(xiàn)和相應的I-E曲線(xiàn)；(c)BNYTT-SSH-xBST陶瓷極化參數(P_max, P_r, P_max-P_r)和E_b隨x的變化；(d)W_t、W_rec和η隨x的變化；(e) x = 0和x = 0.3樣品沿(010)平面的二維差分電荷密度分布；(f)高分辨O 1s XPS光譜；(g)BNYTT-SSH-0.3BST陶瓷在不同溫度下的阻抗譜，(h)過(guò)阻尼曲線(xiàn)（插圖為WD隨電場(chǎng)的變化曲線(xiàn)），(i-j) W_D、I_max、t_0.9隨電場(chǎng)的變化曲線(xiàn)，(k)欠阻尼放電電流曲線(xiàn)（插圖為P_D隨電場(chǎng)的變化曲線(xiàn)），(l) C_D隨電場(chǎng)的變化曲線(xiàn)；(m-n) BNYTT-SSH-0.3BST陶瓷的綜合儲能性能與先前報道的高質(zhì)量無(wú)鉛高熵儲能陶瓷的對比圖。

圖4、BNYTT-SSH-xBST陶瓷的疇翻轉響應及穩定性和疲勞特性測試。(a-f)BNYTT-SSH-0.3BST陶瓷在15、30和60 V電壓下即時(shí)和10分鐘后測得的面外PFM振幅和相位圖；(g-h)BNYTT-SSH陶瓷在15 V電壓下即時(shí)和10分鐘后測得的面外PFM振幅和相位圖；(i) BNYTT-SSH-0.3BST陶瓷的變溫拉曼光譜和(j)局部XRD衍射峰(~46.5°)隨溫度的演化規律；(k-m)300 kV cm^-1電場(chǎng)下BNYTT-SSH-0.3BST陶瓷在不同溫度、疲勞循環(huán)和頻率下的單極電滯回線(xiàn)；(n)溫度范圍為20-200°C，(o)累積循環(huán)數范圍為1-10⁶；(p)頻率范圍為1-150 Hz測得的BNYTT-SSH-0.3BST陶瓷Wrec和η及其穩定性。

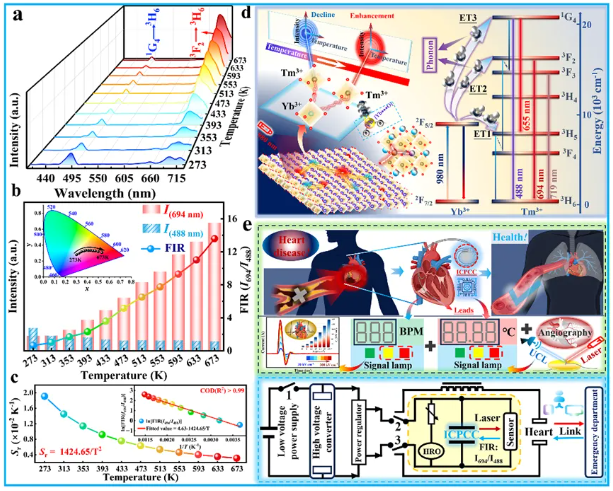

圖5、BNYTT-SSH-0.3BST陶瓷的熒光負熱膨脹特性及應用于心臟除顫的設想。(a)980 nm激光激發(fā)下該陶瓷在273-673 K溫度范圍內的上轉換發(fā)光(UCL)光譜；(b) 694 nm和488 nm處UCL強度監測的變化及其FIR值隨溫度的變化（插圖為隨溫度變化的CIE色度坐標）；(c)溫度傳感的靈敏度S_r隨溫度的變化趨勢（插圖為對數UCL強度對1/T的線(xiàn)性函數擬合）。(d)該陶瓷的UCL機制。(e)陶瓷在遠程醫療信息植入式心臟除顫脈沖電容器(ICPCC)中的潛在應用及相關(guān)電路簡(jiǎn)圖。

本研究通過(guò)流延和等靜壓成型工藝，設計并制備了具有缺陷偶極子極化和PRP結構共存的BNT基高熵弛豫鐵電陶瓷?；谠焕庾V和原位XRD圖，觀(guān)察了樣品在溫度變化過(guò)程中的結構演化，證實(shí)了其優(yōu)異的結構穩定性。高熵效應增強了樣品的隨機局域場(chǎng)擾動(dòng)，引起陽(yáng)離子位移和八面體傾斜，降低了樣品的電導率，提高了E_b。ESHECs具有優(yōu)異的ESP性能(W_rec = 11.23 J cm^-3, η= 90.87%)，超快放電特征(t_0.9 ~43 ns)和大放電功率密度(P_D ~235.16 MW cm^-3)。此外，由于Yb/Tm的共摻雜，帶來(lái)了反常熒光負熱膨脹特性，結合FIR技術(shù)使BNYTT-SSH-0.3BST陶瓷成為光學(xué)感溫的理想材料。研究人員有望在未來(lái)將高熵電介質(zhì)陶瓷材料集成于異常心率除顫設備，本研究有望為AI時(shí)代遠程云醫療提供合適的脈沖放電材料。
