鋯鈦酸鉛（Lead Zirconate Titanate, PZT）是一種因其優異的壓電和鐵電性能而廣泛應用于微電子、傳感器、執行器、換能器等領域的功能材料。近年來，稀土摻雜改性 PZT 材料的研究逐漸成為熱點。稀土元素因其獨特的離子半徑和化學價態，能夠替代晶格中的原有離子，導致晶格畸變，從而影響 PZT 薄膜的性能。特別是，釤（Samarium，Sm）離子的摻雜在鉛基鐵電材料中表現出了顯著的超高壓電響應，近年來這一現象引起了廣泛關注。
中國科學院聲學研究所超聲學實驗室李俊紅研究員及其指導的博士生遆金銘采用溶膠-凝膠工藝制備了不同摻雜濃度（0、0.5、1、1.5、2、3 mol%）的Sm-PZT薄膜，系統地研究了不同釤摻雜濃度對PZT薄膜的表面形貌、致密度、晶體結構、壓電性能、介電性能和鐵電性能的影響。
研究結果顯示，釤摻雜促進了PZT薄膜晶粒的生長，顯著提高了其壓電系數d33和剩余極化Pr。此前關于釤摻雜PZT陶瓷的研究結果顯示，釤摻雜會(huì )抑制PZT陶瓷的晶粒生長，而本文的研究則表明，在薄膜狀態下，Sm-PZT薄膜的表現與陶瓷不同，薄膜界面和生長基底對PZT薄膜的晶體生長有重要影響，釤摻雜會(huì )促進PZT薄膜的晶粒生長。同時，釤摻雜可以顯著提高PZT薄膜的壓電系數d33。這項研究中制備的Sm-PZT薄膜（1.5 mol%）表現出了高達279.87 pm/V的壓電系數d33。研究還發現，釤摻雜可以提高PZT薄膜的剩余極化Pr，并對矯頑場有一定改善作用。
圖1 Sm-PZT薄膜后處理工藝流程

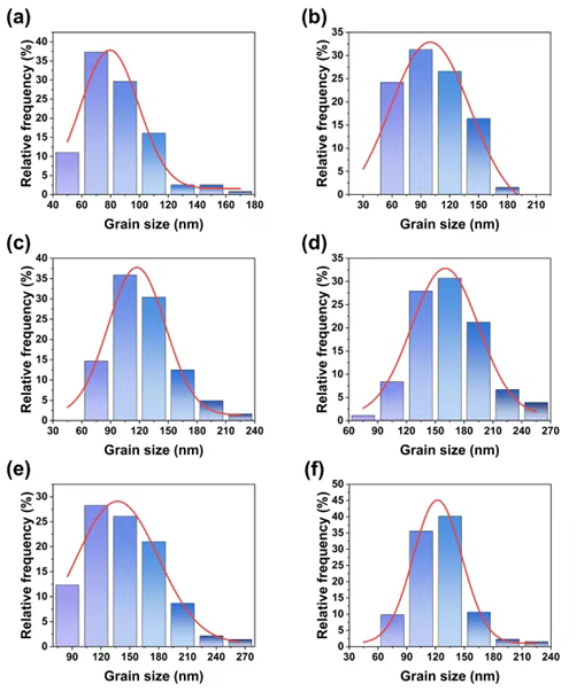

圖2 Sm-PZT薄膜晶粒尺寸分布圖Sm=0 mol%;(b) Sm =0.5 mol%;(c) Sm =1 mol%;(d) Sm =1.5 mol%;(e) Sm =2 mol%;(f) Sm =3 mol%.

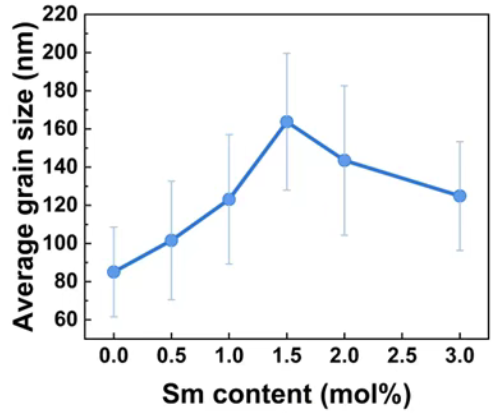

圖3 Sm-PZT薄膜的平均晶粒尺寸

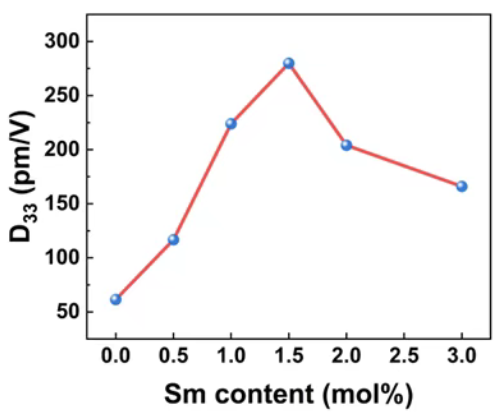

圖4 Sm-PZT薄膜壓電系數d33
圖5 Sm-PZT薄膜壓電系數d33
圖6 Sm-PZT薄膜的電滯回線

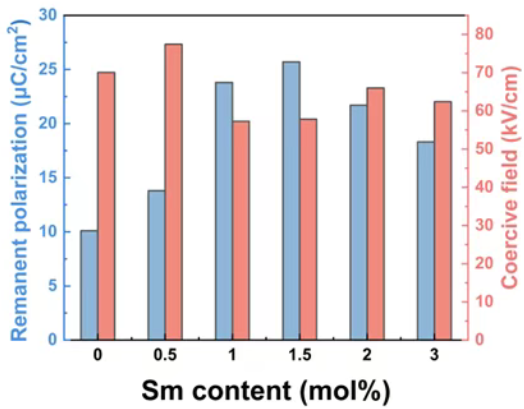

圖7 Sm-PZT薄膜的剩余極化Pr與矯頑場Ec
團隊介紹
遆金銘，中國科學院聲學研究所博士研究生，研究方向為壓電薄膜與聚焦超聲換能器。以第一作者在J APPL PHYS、J ALLOYS COMPD、APPL PHYS A、ECS J SOLID STATE SCI TECHNOL等期刊發表論文5篇。
李俊紅，中國科學院聲學研究所研究員、博士生導師，超聲學實驗室副主任。主要研究領域為聲學MEMS、壓電薄膜和高頻壓電換能器等。獲國家重點研發計劃、國家自然科學基金委重點與面上項目、預研重點項目、中國科學院重點部署項目等科研項目資助。在SENSOR ACTUAT A-PHYS、SMART MATER STRUCT、J ALLOYS COMPD、CERAM INT等國際國內期刊發表論文60余篇，授權發明專利18項。
