近日，復旦大學劉琦教授、向都青年研究員、張續猛青年副研究員發表了題為“Reward-modulated spike-timing-dependent plasticity in van der Waals ferroelectric memtransistor for robotic recognition and tracking”的工作于Science Bulletin期刊上。

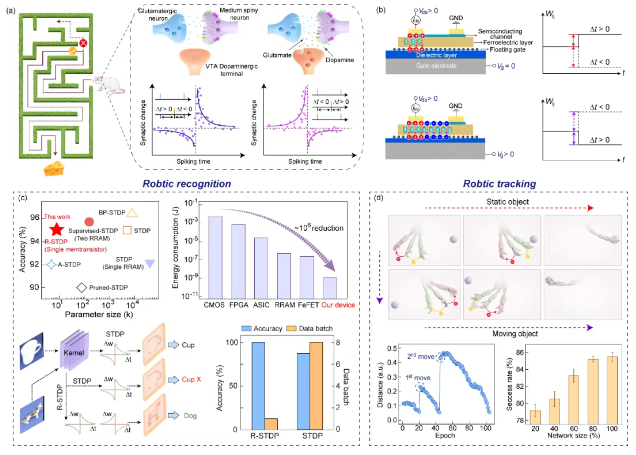

本文介紹了一種通過基于單個二維鐵電浮柵異質結器件模擬實現R-STDP突觸可塑性的研究。研究團隊基于石墨烯/CuInP2S6/MoS2鐵電浮柵異質結器件模擬實現了R-STDP突觸可塑性，并在此基礎上構筑SNN網絡(luò )，模擬執行了機器人對于靜態以及動態目標的捕獲任務，模擬結果顯示機器人對于動態樣品以及靜態樣品均能實現快速識別及捕獲，并且對于動態目標的捕獲成功率可達到85.5%，體現出網絡(luò )優異的性能。
脈沖神經網絡(luò )(SNN)是眾多神經形態計算范式中的一種，在執行AI任務過程中因能夠表現出低延遲、高能效的特征而得到了廣泛關注。脈沖時許依賴可塑性(STDP)作為一種仿生學習訓練規則能夠使SNN在對靜態樣本的學習和識別中表現出優異的性能，然而卻無法滿足網絡(luò )對于動態環境的適應需求。受生物體中多巴胺對于突觸可塑性調控作用的啟發，受獎勵信號調控的STDP(R-STDP)被提出用于訓練SNN網絡(luò )權重以滿足對于動態復雜環境的適應需求。然而，在實際應用過程中，往往需要多個器件才能實現對R-STDP的模擬，繼而表現出硬件結構復雜、功耗大的問題。
本文的核心內容是基于單個二維鐵電異質結器件實現R-STDP突觸可塑性，并構筑SNN網絡(luò )模擬執行對動態目標的捕獲。通過獨立施加偏壓以及柵壓誘導CIPS發生鐵電極化，從而降低界面勢壘高度，有助于載流子注入浮柵層中進行存儲，進而使器件表現出顯著的非易失存儲特性以及長時程突觸可塑性。在此基礎上，通過以柵壓脈沖作為獎勵信號對由偏壓脈沖主導的STDP進行調控，可以實現STDP與anti-STDP之間的轉變，從而在單個器件中實現R-STDP，使得硬件架構相比于之前的工作得到了極大的簡化。在實現R-STDP的基礎上，通過構筑SNN網絡(luò )進一步模擬實現了圖像識別、小樣本學習和機器人對于靜態以及動態目標的捕獲任務。在圖像識別任務中，網絡(luò )在經過5個訓練批次以?xún)燃纯色@得95.1%的識別準確率，并且網絡(luò )的參數量?jì)H為8000，遠小于之前報道中所用網絡(luò )的參數規模。在小樣本學習內容中，使用R-STDP訓練的網絡(luò )體現出更高的學習效率，其在經過一個批次的數據訓練后即可獲得高達100%的識別準確率，而使用STDP訓練的網絡(luò )在經過八個批次的數據訓練后，識別準確率僅為87.4%。在對于靜態、動態目標的模擬捕獲任務中，不論是對于靜態還是動態目標，機器人都能快速對其捕獲。特別是在對于動態目標的捕獲任務中，網絡(luò )的捕獲成功率可達到85.5%，并且在器件間差異以及周期間差異達到10%時依舊可保持約80%左右的捕獲成功率，體現出良好的魯棒特性。綜上，本研究提出了基于單個器件模擬實現R-STDP的硬件結構，有助于實現緊湊、高效的交互式 AI 應用。
本工作中采用了三類不同形式的任務驗證基于單個二維鐵電異質結器件實現R-STDP訓練脈沖神經網絡(luò )的可行性。在仿真工作中，首先采用一個多層全卷積脈沖神經網絡(luò )實現了針對MNIST手寫數字數據集的高精度識別。該網絡(luò )共包含3個卷積層，卷積核通道數（尺寸）分別為30（5×5）；250（3×3）；200（5×5）。根據獎懲信號的不同，輸出層的權重將受到STDP或anti-STDP規則的調控。此外，在ETH-80數據集的小樣本學習任務中，本工作采用了一個單層包含了20個尺寸為30×30的卷積核的脈沖神經網絡(luò )以實現對數據集的學習與識別。機器人對靜態與動態目標的捕獲任務中采用了一個雙層全連接結構的脈沖神經網絡(luò )，神經元層分別包含100與13個神經元。上述任務中采用的脈沖神經元模型均為L(cháng)IF神經元，可通過泄漏-積分-發放過程實現對脈沖信號的時序處理。
1、優異的非易失存儲特性：鐵電浮柵異質結在±45 V柵壓范圍下可實現85 V的存儲窗口，存儲窗口比值高達96%。
2、通過單個器件實現R-STDP：通過獨立調控偏壓以及柵壓信號均能使器件表現出非易失存儲特性，因此通過同時施加柵壓以及偏壓脈沖可實現對STDP特性的調控，進而實現R-STDP。
3、實現R-STDP功耗低：由于CuInP2S6鐵電極化場可對界面勢壘高度進行調控，因此只需施加±5 V范圍內的電壓脈沖即可實現R-STDP，對應功耗僅為1.3 nJ。
4、網絡(luò )結構精簡：基于異質結器件實現的R-STDP構筑的SNN網絡(luò )參數量?jì)H為8000，卻能夠實現95.1%的圖像識別準確率。
5、網絡(luò )魯棒性突出：在模擬執行動態目標捕獲任務中，當器件間差異以及周期間差異達到10%時，網絡(luò )依舊可保持約80%左右的捕獲成功率。
研究團隊基于單個二維鐵電異質結器件實現了R-STDP突觸可塑性，并在此基礎上構筑了SNN網絡(luò )，模擬執行了圖像識別、小樣本學習和靜態以及動態目標的捕獲任務。該異質結器件表現出結構簡單、功耗低的特性，能夠顯著簡化模擬實現R-STDP所需的硬件架構。并且，基于R-STDP構筑的SNN網絡(luò )表現出學習效率高、魯棒性突出的優勢。綜上，本研究提出了基于單個器件模擬實現R-STDP的硬件結構，有助于實現緊湊、高效的交互式 AI 應用。
