瑞士創(chuàng )新中心CSEM與荷蘭深科技初創(chuàng )公司QDI Systems合作開發了據稱是全球首款在CMOS平臺上利用量子點（QD）直接將X射線轉換為電子信號的圖像傳感器。

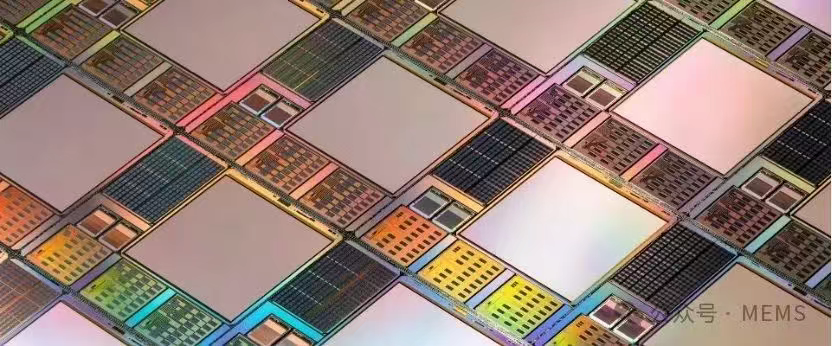

劃片前的量子點CMOS圖像傳感器晶圓，展示了讀出集成電路（ROIC）和測試結構
這種革命性的方法將實現緊湊、低成本且可擴展的寬光譜成像，覆蓋了從X射線到可見光再到短波紅外（SWIR）波段，其應用范圍將從更安全的醫療診斷拓展到先進的工業檢測和智能回收領域。
量子點是一種可吸收不同波長的納米級半導體晶體，將它直接沉積在標準CMOS芯片上，實現了與當前智能手機相同的具有成本效益的圖像傳感器平臺。

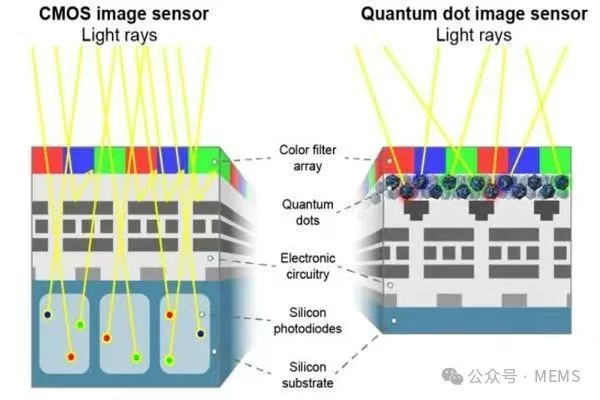

傳統的CMOS圖像傳感器（左） vs. 量子點圖像傳感器（右）
這種直接光電轉換設計，而無需使用笨重的閃爍體、復雜的混合鍵合或昂貴的InGaAs等材料，開創(chuàng )了一種輕便、經濟的新型寬光譜量子點CMOS圖像傳感器。
主要技術優勢包括：
- 高空間分辨率的直接X(jué)射線探測
- 靈敏度范圍覆蓋400-1300 nm，包括可見光、近紅外和短波紅外波段
- 接近100%的填充系數，保持了像素密度和能效
讓醫療更安全，讓工業更智能
通過將量子點光電轉換與大規模生產的CMOS技術相結合，該圖像傳感器在性能與經濟性之間架起了一座橋梁，適用于那些成本高昂的先進成像領域。例如：
- 醫療保?。簻p少輻射劑量的便攜式X射線設備和乳腺X射線成像系統
- 工業檢測：飛機部件和機械的無損檢測
- 農業與回收利用：用于作物健康監測和材料分類（例如塑料、織物、有機物）的短波紅外成像
CSEM邊緣人工智能和視覺系統組負責人Nadim Maamari表示：“這項創(chuàng )新是多光譜成像技術的重大變革。這是一個打破了成本和尺寸壁壘的量子點圖像傳感器平臺，將尖端成像技術帶入了過去無法負擔的市場?！?/p>
據悉，QDI Systems于2019年成立，是由物理學家Artem Shulga博士從格羅寧根大學（University of Groningen）澤尼克先進材料研究所孵化而來。QDI Systems是全球首家將量子點技術應用于X射線和乳房X光檢查等醫學成像應用的公司，公司在2024年完成了500萬歐元的A輪融資。
