壓電材料能夠在機械能和電能之間進行轉換，適用于傳感、執行和能量收集領域。盡管大多數傳統的壓電材料是脆性固體，但柔性壓電材料（FPM）即使在彎曲和拉伸條件下仍能保持功能。近年來，這一特性引起了越來越多的關注，特別是對于可穿戴設備來說，適應動態人體運動的能力至關重要。此外，可穿戴設備還需要優異的一致性、耐用性和對小型化的適應性。柔性壓電材料作為一種有前景的解決方案，可以滿足所有這些要求。
近日，烏鎮實驗室和北京大學口腔醫學院聯合在npj Flexible Electronics期刊上發表了題為“Flexible piezoelectrics: integration of sensing, actuating and energy harvesting”的綜述文章。該文章全面總結了柔性壓電材料領域的最新進展，包括壓電聚合物、復合材料和無機柔性薄膜。研究人員介紹了這些材料的特性并對其進行了分類，強調了它們在電子設備中的新興應用，并對柔性壓電材料的前景及其潛在挑戰進行了評論。
I 典型柔性壓電材料
1 柔性壓電聚合物
有機聚合物通常具有優異的柔韌性，可以承受各種機械操作，例如彎曲、折疊、扭曲和拉伸。通過控制它們的相和結晶度以引入極性，這些聚合物可以被設計成壓電材料。已經研究了各種柔性壓電聚合物，包括聚偏氟乙烯（PVDF）、聚丙烯腈（PAN）、聚羥基丁酸酯（PHB）、聚乳酸（PLA）等。相比之下，PVDF及其衍生物因其廣泛證明的優異壓電和機械性能而脫穎而出。此外，PVDF還具有良好的生物相容性、高化學穩定性和熱穩定性。所有這些特性使其成為柔性壓電器件的首選材料和壓電聚合物的代表材料。
作為一種聚合物材料，PVDF可以通過溶液澆鑄、靜電紡絲、3D打印和光刻等多種方法輕松加工成塊狀、薄膜、纖維和各種復雜結構。靜電紡絲和3D打印技術的引入提高了PVDF和其它聚合物的設計靈活性。這些方法能夠將PVDF制成適合紡織品或復雜三維結構的纖維形式，顯著擴大了其潛在的應用范圍。
2 柔性壓電復合材料（FPC）
復合材料是由多種成分組成的異質體系，每種成分都有不同的界面和系統排列的結構。通過組合不同的材料，復合材料可以集成各種功能，彌補單一材料體系的缺點。由柔性基質材料和壓電陶瓷組成的柔性壓電復合材料重新受到人們的關注，成為研究的熱點。研究人員一直在通過試驗基質和壓電陶瓷的不同組合、改變填料比、采用各種復合方法以及結合多相互連結構來優化這些材料的機械和壓電性能。

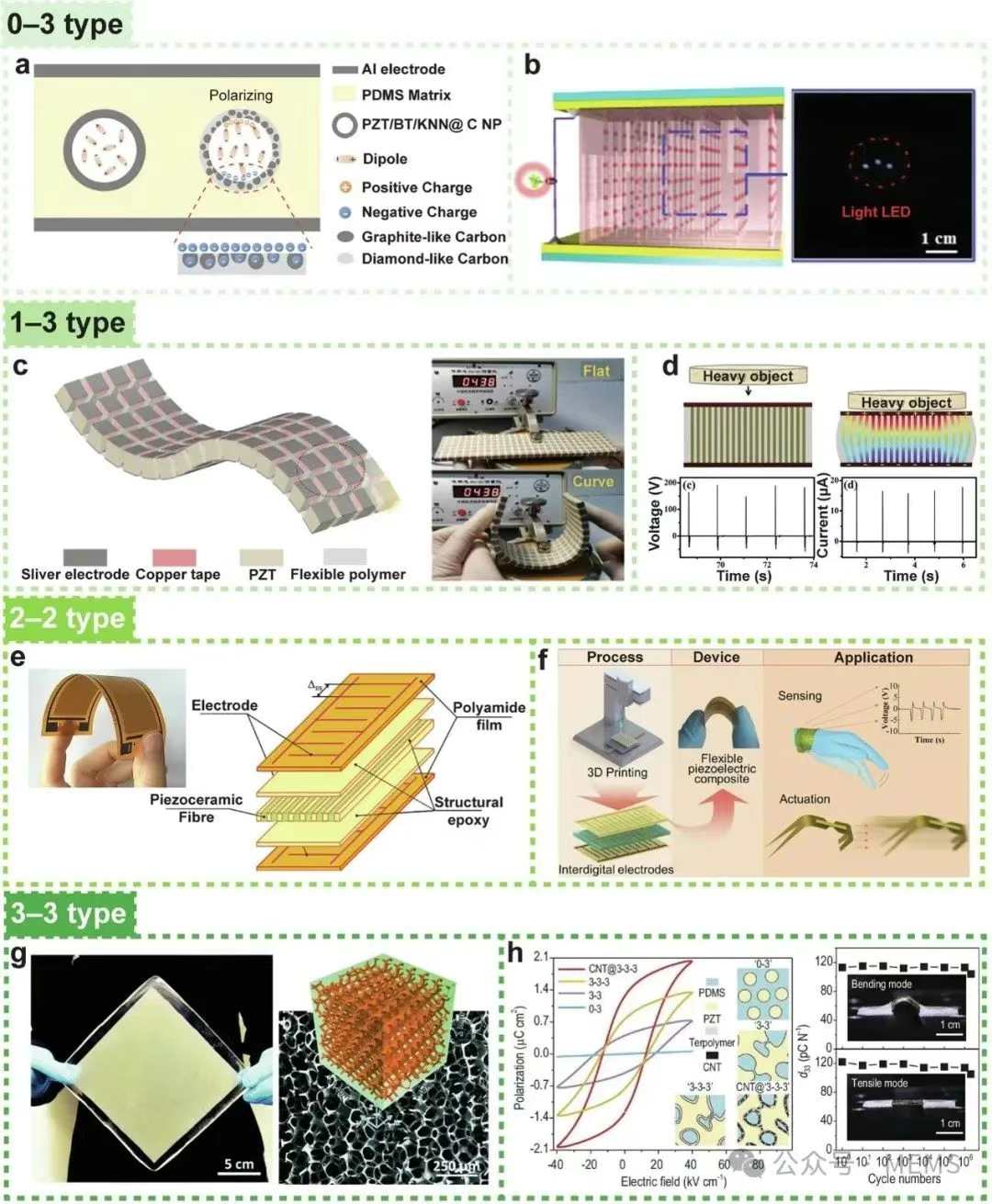

由于制造方法和功能實現的限制，柔性壓電復合材料目前主要有四種類型：0-3、1-3、2-2和3-3。
3、柔性無機壓電薄膜
無機陶瓷材料在納米尺度上的機械耐受性已成為一項突破。通過生長納米級壓電陶瓷/單晶薄膜或將塊體陶瓷減薄到納米級，壓電陶瓷/單晶表現出了優異的柔韌性。此外，它們的晶體結構得以保留，與復合材料不同，它們不再依賴聚合物基質進行應力傳遞，展現出優異的性能。
無機薄膜通常生長在各種無機襯底上，例如硅、絕緣體上硅（SOI）、氧化鋁、氧化鎂和鈣鈦礦氧化物（例如STO、LAO、YAO、LSAT等）。這些襯底提供了良好的支撐和外延排列，使薄膜能夠逐層生長。然而，盡管薄膜本身具有固有的柔性，但這些襯底的剛性特性阻止了薄膜彎曲。為了解決這個問題，已經應用了兩種主要方法：第一種方法涉及在柔性襯底上直接原位生長薄膜；第二種方法采用薄膜釋放和轉移技術將薄膜從剛性襯底轉移到柔性襯底上。
II 柔性壓電材料的應用
1 傳感
鑒于壓電材料能夠直接在電能和機械能之間轉換，因此是機械傳感應用的理想材料。人類活動中包含的豐富機械信號，例如關節運動、皮膚感覺、脈搏甚至血流，都可以被壓電材料捕獲并轉換為電信號。由于壓電材料在受到刺激時會(huì )自發產生電壓，因此支持由人體運動、生理信號或環境刺激觸發的事件驅動傳感策略，而無需持續的電源輸入，從而降低了能耗。
2 能量收集
壓電材料具有將機械能轉化為電能的固有能力，反之亦然，已成為能量收集領域的焦點。在能量收集領域，更青睞具有更高壓電系數的材料。因此，柔性無機壓電薄膜和壓電復合材料在這一領域得到了更廣泛的研究和報道。各種無機壓電材料已被報道用于能量收集應用。這包括鈣鈦礦型材料，例如PZT、BTO和KNN，以及纖鋅礦結構材料，例如ZnO、AlN和GaN。與納米纖維相比，壓電薄膜保留了無機材料的高壓電性能，并提供了更高的空間效率，研究人員已經開始使用這些薄膜來制造更高效的能量收集器。除了無機薄膜，復合壓電材料，例如市售的宏觀纖維復合材料（MFC），也被探索用于能量收集。這些復合材料具有制造工藝簡單、成本相對較低、機械耐久性?xún)?yōu)異等優點。
3、執行
與柔性壓電材料在傳感領域的廣泛應用和能量收集領域的廣泛研究相比，它們在執行器領域的應用相對有限。主要原因是柔性壓電材料的主要應用場景——可穿戴設備——很難提供足夠的能量來實現執行功能，這意味著目前的設備仍然依賴于外部能量輸入。目前，柔性壓電材料在執行器中的應用主要集中在三個領域：主動振動和聲場控制、仿生設備的執行功能以及感官反饋。
4、柔性壓電器件的多功能性和集成
在實際應用中，例如可穿戴和植入式電子產品，對能夠將多種功能集成到單個組件中的多功能設備的需求日益增長。這種集成可以帶來更緊湊、便攜和不顯眼的產品。為了實現這些目標，研究人員探索了各種方法，產生了幾個有趣的演示設備。實現柔性壓電材料多功能性的主要方法之一是集成傳感和能量收集功能。具有這種能力的設備被定義為自供電傳感器。傳感與執行的集成是多功能性的一種更直觀的實現，因為這兩種功能的能量轉換相反：前者將機械能轉化為電能，而后者則相反。據報道，宏觀纖維復合材料與傳感和執行功能兼容。
總而言之，柔性壓電材料（FPM）的主要類型包括聚合物、復合材料和無機薄膜。該綜述詳細討論了PVDF等壓電聚合物的合成方法，壓電復合材料的分類和關鍵方面，以及無機柔性壓電薄膜的兩種典型制備方法。傳感、執行和能量收集是柔性壓電材料的三個主要應用方向，三種不同類型的柔性壓電材料在每個應用領域都有各自的優勢。鑒于壓電材料的多功能特性，研究人員進一步探索如何利用這一特性在單個器件內實現多功能集成。最后，從應用的角度來看，討論了柔性壓電器件面臨的挑戰，以及它們的潛在發展方向。
雖然有多種方法可以實現壓電材料的柔性，但同時提高柔性和壓電性能仍然是研究人員的核心目標。在實驗室環境中，這種“雙重增強”是通過精心的材料選擇和結構設計逐漸實現的。然而，在考慮商業化時，必須解決由復雜制造工藝帶來的成本和生產效率問題。柔性壓電材料本身也面臨著來自其它解決方案的競爭，例如用于能量收集的摩擦電材料、用于力傳感的電容和壓阻材料，以及用于執行功能的磁致伸縮材料。然而，柔性壓電器件仍然具有自供電/低功耗、快速響應、高頻性能和多功能集成等優點。研究人員認為，在可穿戴和植入式設備領域，柔性壓電器件憑借其在小型化、多功能性和低功耗方面的優勢，很可能成為未來最有前景的解決方案之一。
論文鏈接：https://www.nature.com/articles/s41528-025-00432-5
