隨著自動駕駛技術的迅速發展，純視覺解決方案因其成本效益、結構簡潔以及類似人類視覺的識別和理解能力而受到廣泛關注。然而，現有的視覺傳感器在特定光譜操作范圍和處理混合光/電信號的復雜性方面存在限制。在自動駕駛場景中，車輛需要應對從明亮的白天到昏暗的夜晚的各種光照環境，以及來自道路反射、車輛尾燈和其他光源的各種波長的干擾，這些因素都可能削弱自動駕駛系統的精確性和可靠性。為了克服這些挑戰，視覺傳感器必須具備從可見光到近紅外（NIR）光譜的正負光響應能力。
近日，湖南大學聯合香港理工大學的研究團隊采用視覺融合方法，整合了Al?O?/二維Ruddlesden-Popper鈣鈦礦（2D PVK）異質結構介質和MoS?/BP/MoS?異質結構通道架構，實現了在極端光照條件下超越人類視覺系統的處理能力。該視覺融合系統通過整合可見光和近紅外光譜來提升環境感知能力。所采用的新型視覺傳感器具備非易失性正負光電導特性，能夠在不同光照條件下實現高效的圖像感知和融合。通過實驗驗證，該系統在理想和非理想光照條件下均展現出高準確率和低誤差率，為自動駕駛領域提供了一種創(chuàng )新的視覺解決方案。這項研究以“Rational design of a vision fusion system with visible and near-infrared spectral integration for improved environmental perception”為題發表在National Science Review期刊上。
在復雜的駕駛場景中，自動駕駛系統的純視覺解決方案遇到了惡劣天氣條件會(huì )導致目標識別無效。為此，這項研究提出了一種基于視覺傳感器的視覺融合解決方案，該解決方案可在可見光到近紅外光譜范圍內具有雙向光響應。這是一種具有可見光到近紅外的負光電導（NPC）和正光電導（PPC）特性的二維視覺傳感器。該器件由Al?O?/2D PVK異質結構電介質和MoS?/BP/MoS?異質結構組成（圖1b）。研究人員通過高分辨率透射電子顯微鏡和能量色散X射線光譜元素分布圖來驗證器件的清潔界面。通過紫外線光電子能譜（UPS）、吸收光譜和密度泛函理論（DFT）計算來確定所涉及材料的能帶，上述相關結果如圖1所示。
圖1 用于圖像融合的視覺傳感器及其工作原理

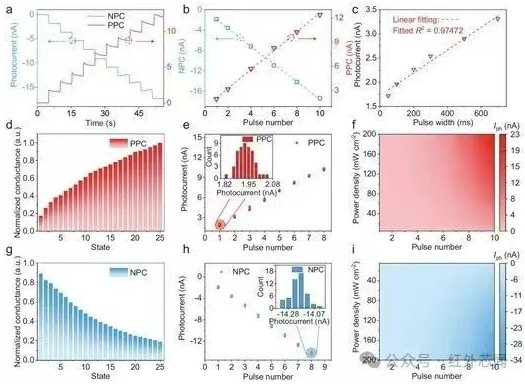

為了更深入地了解該視覺傳感器的基本光電特性，研究人員使用波長為532 nm和1064 nm的光源分別模擬可見光和近紅外光環境，相關實驗結果如圖2所示。實驗結果表明，該視覺傳感器在532 nm和1064 nm的光照下展現出波長依賴的正負光響應行為。
圖2 視覺傳感器的光響應特性

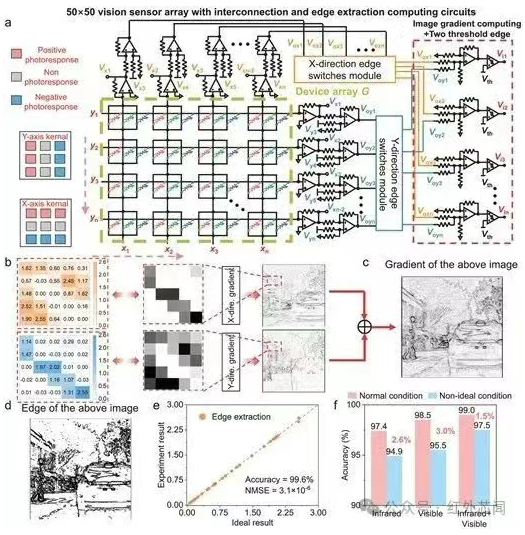

考慮到與波長相關的光響應特性，研究人員使用交叉開關配置來形成為圖像感知、特征提取和邊緣信息處理量身定制的傳感器內陣列。每個光傳感單元由三個并聯互連的器件組成，如圖3a所示。圖3展示了基于視覺傳感器的圖像邊緣特征提取的邊緣提取計算電路。
圖3 基于視覺傳感器的圖像邊緣特征提取的邊緣提取計算電路
最后，研究人員根據人腦機制的啟示引入了傳感器內視覺系統，專為駕駛員輔助系統內的安全監控而設計，以促進輔助安全駕駛，相關方案設置及模擬結果如圖4所示。
圖4 機器視覺系統的全電路模擬實現用于圖像識別和決策
綜上所述，這項研究開發的視覺系統通過采用視覺融合方法，整合了Al?O?/2D PVK異質結構介質和MoS?/BP/MoS?異質結構通道架構，實現了在極端光照條件下超越人類視覺系統的處理能力。與傳統的基于視覺的解決方案相比，該系統在各種駕駛場景元素的識別準確率上達到了99.0%，即使在具有挑戰性的光照條件下，也能保持97.5%的準確率。該視覺融合策略使視覺系統能夠更好地理解復雜的駕駛場景，并在自動駕駛的背景下做出更準確、全面的決策。
