Nexperia推出全球首款專為48V汽車通信網絡(luò )設計的ESD保護二極管，涵蓋54V/60V/72V三檔電壓型號，3.4pF超低寄生電容突破行業極限。通過AEC-Q101認證，單芯片替代傳統并聯方案，解決CAN-FD/LIN總線在48V系統中的信號完整性與成本難題，即日開放采購。

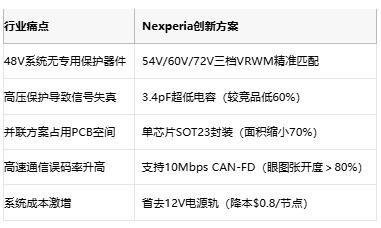

技術難點與應對方案
核心作用
●空間釋放：SOT23封裝（2.9mm2）替代多芯片并聯
●成本優化：?jiǎn)纹桨附档虰OM成本35%
●速率保障：10Mbps傳輸下信號抖動＜0.5ns
●安全升級：±30kV接觸放電防護（ISO10605標準）
關鍵競爭力
●電容王者：3.4pF（行業最低，保障10Mbps信號完整性）
●電壓覆蓋：72V最高防護等級（兼容商用車24V系統浪涌）
●車規認證：AEC-Q101 Grade 1（-40℃~125℃）
●封裝通用：兼容標準SOT23貼裝工藝

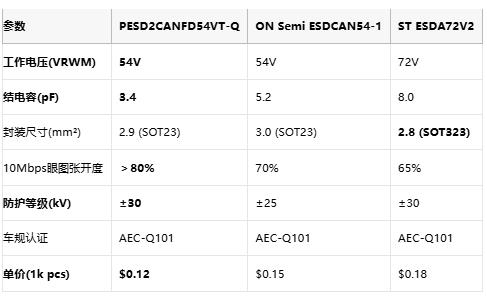

競品對比分析
表格解析：
PESD2CANFD系列以3.4pF電容實現代際領先，眼圖性能超競品14-23%。雖ST支持72V高壓，但Nexperia通過更低電容保障高速信號質量，結合20%價格優勢成為48V系統首選。
實際應用場景
●800V平臺BMS：48V通信子網隔離保護（支持72V浪涌）
●域控制器互聯：CAN-FD主干線（10Mbps全速防護）
●線控底盤：FlexRay總線（抗引擎艙電磁干擾）
●智能座艙：千兆以太網PHY接口（容抗匹配＜5%）
●商用電動車：24V/48V混壓系統（單芯片覆蓋雙壓）
●充電樁通信：PLC模塊防雷擊（±30kV防護）
產品供貨情況
●型號矩陣：
●渠道支持：
●貿澤/得捷電子開放樣品申請
●提供IBIS模型供信號完整性仿真
●交期：12周（含AEC-Q101測試報告）
結語
Nexperia此系列ESD二極管的推出終結了48V汽車網絡(luò )“無芯可?！钡睦Ь?。其3.4pF電容與72V防護能力的組合，不僅解決CAN-FD高速通信痛點，更以單片方案替代冗余設計，推動整車EE架構向48V平滑演進。隨著域集中式架構普及，這款兼具“超低容-高耐壓-車規可靠”三重特性的保護器件，有助于下一代智能汽車的通信安全發展。
