多層陶瓷電容器（MLCCs）是現代電子系統的核心元件，然而在高溫和長周期循環等苛刻工作條件下確?？煽啃?，同時實現可恢復能量密度和效率的整體優化仍是一項重大挑戰。
2025年7月16日，西安交通大學電子科學與工程學院副院長周迪、徐諦明、趙維琛團隊在Nature Communications期刊發表題為“Advanced stability and energy storage capacity in hierarchically engineered Bi?.?Na?.?TiO?-based multilayer capacitors”的研究論文，趙維琛為論文第一作者，徐諦明、杭州電子科技大學周濤、西安交通大學劉文鳳、北京理工大學黃厚兵、周迪為論文共同通訊作者。
該研究通過調控動力學和熱力學過程，采用極性玻璃態（PGS）策略顯著提升了儲能性能。該方法通過分級結構設計破壞納米疇并細化晶粒，從而最小化滯后損耗并提高擊穿強度。在Bi?.?Na?.?TiO?基多層陶瓷電容器中實現了22.92 J cm?3的超高可恢復能量密度和97.1%的優異效率，同時具備優異的高溫穩定性。該策略為開發面向高溫應用的先進介電電容器提供了變革性藍圖。
多層陶瓷電容器（MLCCs）在尖端電子元件中發揮著關鍵作用，支撐著電信、航空航天、消費電子和可再生能源等領域的進步。MLCCs因其緊湊的外形、高功率密度、快速充放電速率以及多樣化工作條件下的卓越可靠性而備受推崇，成為介電儲能應用的理想解決方案。隨著電動汽車、先進脈沖功率系統和下一代計算等技術創(chuàng )新的推動，對更高效、更穩定儲能設備的需求日益增長，開發能夠突破電容器性能邊界的新型材料顯得尤為重要。然而，當前介電陶瓷電容器相對較低的可恢復能量密度（Wrec）和/或有限的效率，為其廣泛應用和器件小型化及系統集成帶來了巨大障礙。
介電電容器的儲能性能（ESP）由極化強度（P）、電場強度（E）和擊穿場強（Eb）共同決定。具體而言，可恢復能量密度由積分Wrec=∫P?P?EdP給出，儲能效率η=Wrec/(Wrec+Wloss)，其中P?代表最大極化強度，P?表示剩余極化強度，Wloss為能量損耗。由此可見，協同優化介電材料ESP的關鍵在于最小化P?、最大化P?并提升Eb。盡管目前已開發出具有顯著電容儲能密度的MLCCs，但在溫度、頻率等外部條件變化下實現高穩定性的相結構仍是關鍵設計挑戰。為此，研究人員致力于通過多種方法優化這些參數以提升MLCCs的ESP。在結構調控方面，采用厚度優化、燒結工藝改進、核殼結構設計、模板誘導織構化以及抑制極化-應變耦合等方法，均能有效增強材料的抗電擊穿能力。在材料改性方面，缺陷工程、異價摻雜和化學成分設計等手段被用于抑制極化滯后并降低能量損耗。近期材料科學的突破性進展將高構型熵（通常>1.5R）的高熵陶瓷（HECs）推向了介電儲能應用的前沿。例如，Chen等人提出高熵策略開發了超小極性納米區（PNRs）和致密亞微米晶粒結構，通過延遲極化飽和和增強擊穿電場，在K?.?Na?.?NbO?基HECs中實現了~90.8%的儲能效率和10.1J cm?3的Wrec。Zhang團隊則在BaTiO?基MLCCs中引入高熵結構和多晶型弛豫相（PRP），將Wrec提升至20.8J cm?3，η達到97.5%。但值得注意的是，該MLCC在100°C時Wrec會(huì )降至~10.6J cm?3，η降低至約85%，這凸顯了在寬溫范圍內優化MLCCs綜合ESP仍存在挑戰，這對滿足現代儲能應用的發展需求至關重要。

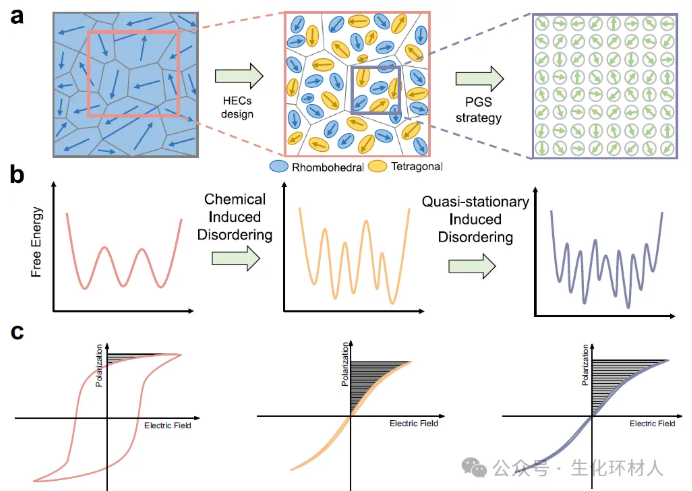

圖1 | 增強儲能性能的極性玻璃態策略（PGS）示意圖。對比展示了晶粒尺寸和疇結構；（b）自由能；（c）高熵陶瓷（HECs）和PGS設計后的P-E回線。

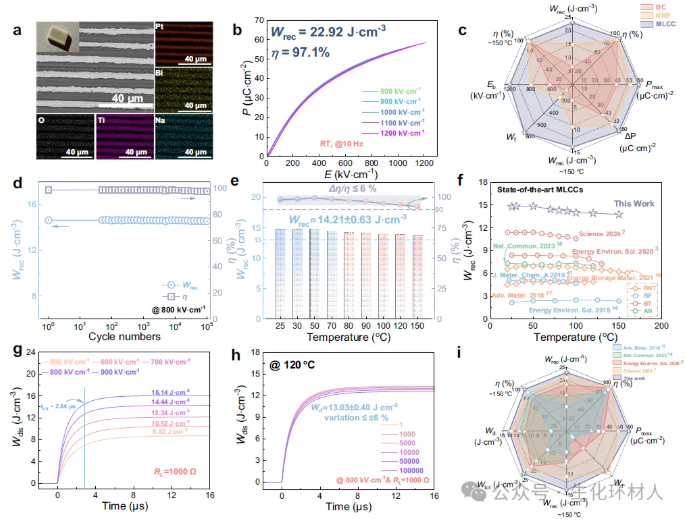

圖2 | 所研究的BNT基MLCCs的儲能性能。（a）MLCCs的光學照片及橫截面SEM顯微圖，附主要元素分布圖；（b）在Eb場強下測量的室溫P-E回線；（c）1.88R-MLCCs、1.88R-BC和1.88R-RRP的綜合性能對比；（d）在800 kV cm?1 電場下的循環次數依賴性能；（e）溫度依賴性能；（f）本研究與其他先進MLCCs在寬溫范圍內的可恢復能量密度對比；（g）不同電場下的放電能量密度隨時間變化；（h）120°C下的循環穩定性；（i）本研究與其他代表性MLCCs的綜合性能對比。
圖3 | 1.88R-MLCCs的局部結構表征。（a）[100]方向的高分辨AC-BF-STEM圖像，插圖為晶體結構模擬（右上）及Bi和Ti元素的EDS分布圖（右下）；（b）[100]方向的AC-HAADF-STEM極化矢量圖；（c）基于歸一化原子強度的陽離子分布圖；（d）陽離子位移隨溫度的統計分布；（e）歸一化原子強度隨溫度的變化；（f）[100]方向不同溫度下陽離子位移的極坐標分布。

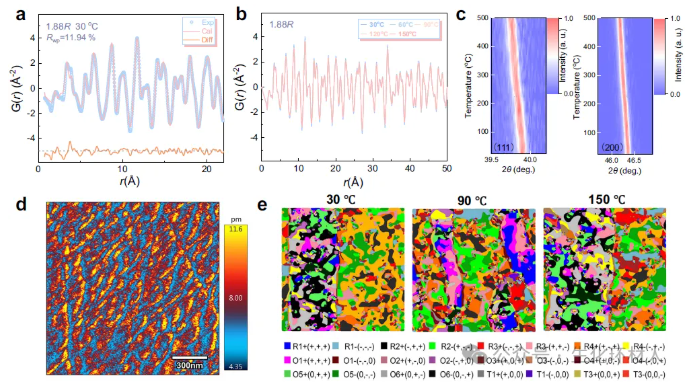

圖4 | 1.88R-MLCCs的結構表征。（a）X射線總散射G(r)數據擬合；（b）不同溫度下的原位X射線總散射G(r)數據；（c）(111)和(200)峰的原位溫度依賴PXRD數據；（d）室溫下的面外PFM圖像及極化振幅；（e）相場模擬的疇結構隨溫度變化結果。
總之，該研究提出了一種極性玻璃態（PGS）策略，在Bi?.?Na?.?TiO?基MLCCs中全面優化了可恢復能量密度（Wrec）和效率（η），同時在高溫和長周期循環等嚴苛條件下保持了卓越的可靠性。這一獨特性能源于局部、短程、長程和微觀尺度上分級結構設計的協同效應。通過調控運行過程中的動力學和熱力學過程，該實用方法有效消除了局域強極化以最小化滯后損耗，保持了結構穩定性以提升性能可靠性，并通過晶粒細化提高了擊穿強度。該策略為推進介電儲能電容器及其相關功能（如緊湊型片上儲能解決方案和其他尖端應用）提供了可行范式。
