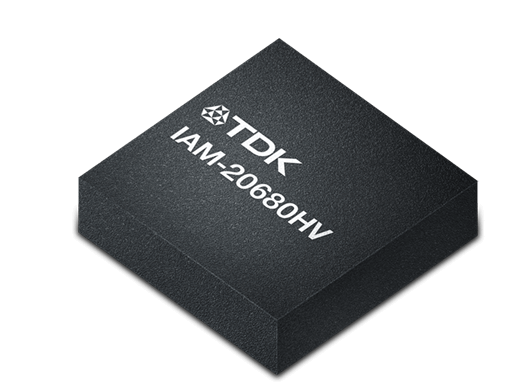

TDK全球首發SmartAutomotive? IAM-20680HV六軸MEMS慣性測量單元，以125℃極端溫度耐受（性能保證至105℃）及±125dps高分辨率陀螺儀，攻克經濟型汽車座艙電子散熱困局。3×3×0.75mm超薄封裝兼容全系LGA傳感器，為GNSS定位、HUD防抖等非安全應用樹立性?xún)r(jià)比新標桿。
技術痛點與創(chuàng )新方案
座艙電子困局：
●域控制器周邊溫度常超105℃，傳統AEC-Q100 2級IMU輸出漂移＞30%
●低成本車型GNSS模塊受金屬頂棚遮擋，需IMU補償定位漂移
●手勢控制車門對陀螺儀噪聲敏感，常規方案＞100mdps/√Hz
TDK破局技術：
? 熱盾架構：晶圓級真空腔+銅微柱散熱，125℃下零偏穩定性提升3倍
? 導航級陀螺：±125dps全量程模式，角分辨率達0.0038dps/LSB
? 抗電磁干擾：片上3層電磁屏蔽，20V/m輻射場中噪聲惡化＜5%
? 引腳兼容設計：寄存器級兼容前代產品，布板零改動
核心作用
●高溫征服者：125℃環境溫度下維持±0.5°姿態精度（競品＞±2°）
●定位守護者：陀螺儀全量程切換補償GNSS信號丟失，定位誤差＜1.5米
●成本破局者：較安全級IMU價格低40%，滿足經濟型車型BOM控制

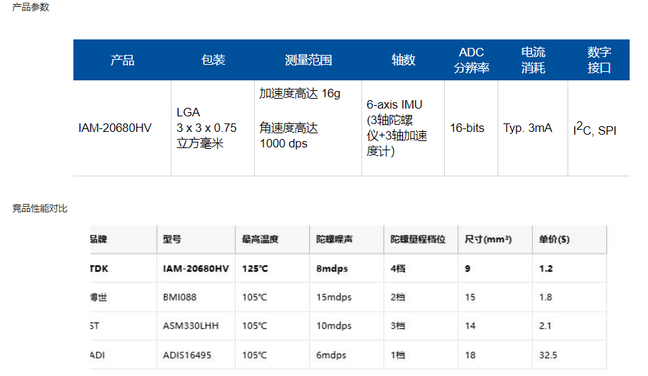

關鍵性能對比
數據分析：
IAM-20680HV在溫度邊界與性?xún)r(jià)比實現雙重突破，125℃耐受能力碾壓競品，噪聲水平媲美高端安全級IMU，單價僅為ADIS16495的3.7%，完美適配經濟型車型。
場景化應用解讀
▌ 金屬頂棚GNSS補償
●125℃耐受應對夏日暴曬車頂環境
●±125dps模式捕獲0.5°方位偏移，補償信號遮擋
▌ HUD圖像防抖
●8mdps/√Hz超低噪抑制路面顛簸抖動
●每幀畫面姿態校準延時＜2ms
▌ 手勢控制車門
●16位加速度計捕捉0.1g微動信號
●中斷響應延遲500μs實現"揮手即開"
技術支持與供應保障
●開發套件：提供熱仿真模型（125℃工況熱力圖）
●認證支持：AEC-Q100 Grade 2全報告開放下載
●量產進度：全球分銷渠道現貨支持
●兼容承諾：保證與前代IMU-20680軟件兼容
