TDK株式會(huì )社(TSE:6762)于2025年6月正式量產C1608X7R2A105K080AC商用積層陶瓷貼片電容器(MLCC),在1.6×0.8×0.8mm的1608封裝尺寸內實現100V/1μF容量,創(chuàng )下該規格下全球最高電容記錄。此突破性產品瞄準48V人工智能服務器、儲能系統等高效電源場景,通過10倍于傳統電容的密度,顯著減少元件數量與PCB占用面積。

技術難點與應對方案

核心作用
●空間壓縮:?jiǎn)晤w替代10顆傳統電容,PCB面積縮減70%
●能效提升:高瞬態響應保障48V系統轉換效率>95%
●成本優化:BOM器件數量減少,貼裝成本降低30%
●可靠性強化:工業級溫度適應性支持-55℃~125℃嚴苛環境
產品特點

關鍵競爭力
●密度王者:1608封裝1μF/100V(0.78μF/mm3)
●性能穩增:較前代產品容量提升10倍9
●即插即用:兼容標準SMT工藝,無需設計變更
●綠色認證:符合RoHS 2.0與無鹵素標準

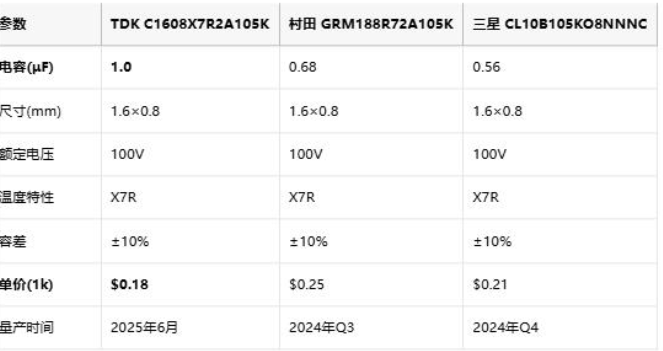

競品對比分析

表格解析:
TDK憑借材料創(chuàng )新實現唯一量產1μF容量,電容密度領先競品47%~78%。在相同1608封裝下,其單價低于村田28%,為AI服務器等高密度電源設計提供最優性?xún)r(jià)比方案。
實際應用場景
●AI服務器:GPU供電模塊輸入濾波(單板用量200+顆)
●儲能變流器:48V DC/AC轉換母線電容
●5G基站:射頻功放電源去耦
●工業無人機:電調系統浪涌抑制
●醫療設備:便攜超聲發生器能量緩沖
結語
TDK C1608X7R2A105K的推出標志著高密度MLCC技術邁入新紀元。其1μF/100V在毫米級空間的突破性集成,直擊48V系統小型化與高效化痛點,為AI基礎設施和綠色能源設備提供核心支持。隨著三季度產能爬坡,這款“以小博大”的電容解決方案將加速替代傳統多顆并聯方案,重塑電子電源設計范式。
