近期浙江大學航空航天學院陳偉球教授和浣江實驗室趙梓楠研究員在寬溫工況下薄膜體聲波諧振器（FBAR）的熱效應建模與使役性能研究方面取得進展，建立了表征FBAR異質結構三類熱效應的力電熱耦合模型，包括材料溫度依賴性、界面熱膨脹失配及其引起的熱應力/熱應變，進一步探究了熱效應下FBAR的溫頻特性，提出了同時實現恒定室溫諧振頻率和近零頻率溫度系數的器件設計策略。相關研究成果以題為“Thermal effect characterizations in piezoelectric film BAW resonators: A thermo-electro-mechanical model”發表在熱應力國際期刊Journal of Thermal Stresses上。該研究得到國家自然科學基金委、博新計劃等項目支持。論文第一作者為趙梓楠研究員，通訊作者為陳偉球教授和趙梓楠研究員。
薄膜體聲波諧振器（FBAR）是一類提供精確頻率基準的電子元器件，通過構成濾波器、雙工器被廣泛應用于5G-A/6G通信系統中。隨著通信技術向高功率、微型化趨勢發展，溫度變化引發的器件使役性能波動對射頻器件的可靠應用提出了挑戰。然而，溫度變化下FBAR的熱效應表征仍然缺乏有效的力學模型，這一定程度上限制了器件的使役性能分析和溫度補償策略發展。為此，本研究基于非線性壓電理論和增量場理論，構建了表征三類熱效應的力電熱耦合模型，系統評估了電極、結構尺寸、溫度補償層等對FBAR溫頻特性和頻率溫度系數的影響。
針對圖1(a)所示FBAR異質結構，為表征溫度變化引起的器件熱效應，包括材料溫度依賴性、界面熱膨脹失配及其誘發的熱應力/熱應變，研究團隊首先基于非線性壓電理論和材料熱膨脹性質，推導得到壓電材料自由熱膨脹下的力電熱耦合本構關系。其次，對于異質結構界面熱膨脹系數失配所導致的材料熱膨脹受限，根據硅基底材料確定了FBAR電極層和壓電薄膜層的面內和面外等效熱膨脹系數，并得到熱膨脹受限下結構中的熱應力和熱應變分布。進一步，基于圖1(b)所示三構型和疊加在有限偏場之上的小增量場理論，研究團隊推導了熱效應下FBAR的增量動力學理論框架，系統考察了寬溫域內FBAR的厚度拉伸高頻振動特性。
圖1. 受溫度變化的薄膜體聲波諧振器結構示意圖及熱效應下材料動力學行為描述的三構型示意圖
圖2展示了不同壓電薄膜厚度下FBAR厚度拉伸模態的溫頻曲線、頻漂溫度曲線和頻率溫度系數。從圖中可以看出，FBAR具有負的本征頻率溫度系數（TCF），這主要是由于A(yíng)lN薄膜和Mo電極的負彈性溫度系數Tc33決定的。此外，當增加AlN薄膜在FBAR結構中的厚度占比時，一方面，器件諧振頻率顯著降低，這是由于厚度拉伸諧振頻率與AlN薄膜厚度呈反比，另一方面，由于A(yíng)lN薄膜的Tc33小于Mo電極，因此增加AlN薄膜厚度有效地減小了器件整體TCF值，這些結果揭示了器件諧振頻率與其TCF值的競爭機制。

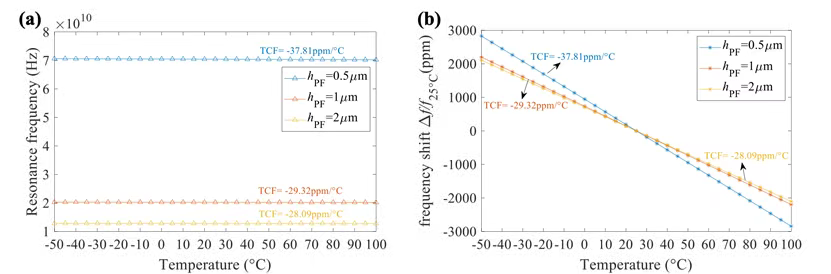

圖2. 受溫度變化的FBAR厚度拉伸振動的溫頻曲線圖和頻漂溫度曲線圖
為了對FBAR的負TCF值進行補償，研究團隊引入具有正彈性溫度系數Tc33的SiO2補償層，系統考察了補償層位置和厚度匹配對FBAR厚度拉伸振動下溫頻特性的影響。圖3展示了兩類典型的溫度補償結構示意圖，圖3(a)中SiO2層位于底電極下方（Mo/AlN/Mo/SiO2），圖3(b)中SiO2層位于A(yíng)lN薄膜與底電極之間（Mo/AlN/SiO2/Mo）。從圖4(a)和可以看出，在FBAR中引入相同厚度的SiO2層，補償結構2具有更高的溫度補償效率，但是其引起的器件諧振頻率降低也非常顯著，圖4(c)和展示了室溫諧振頻率和TCF值隨SiO2厚度變化的曲線，可以看出在達到近零TCF時，補償結構2的SiO2厚度遠小于補償結構1，并且補償結構2的室溫諧振頻率仍高于補償結構1，因此補償結構2相較于補償結構1更具優勢。然而，依然可以看出即使直接引入溫度補償層，器件室溫諧振頻率與TCF值的競爭機制仍然存在。

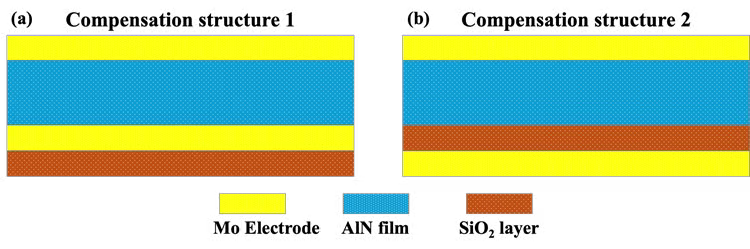

圖3. FBAR的兩類典型溫度補償結構示意圖

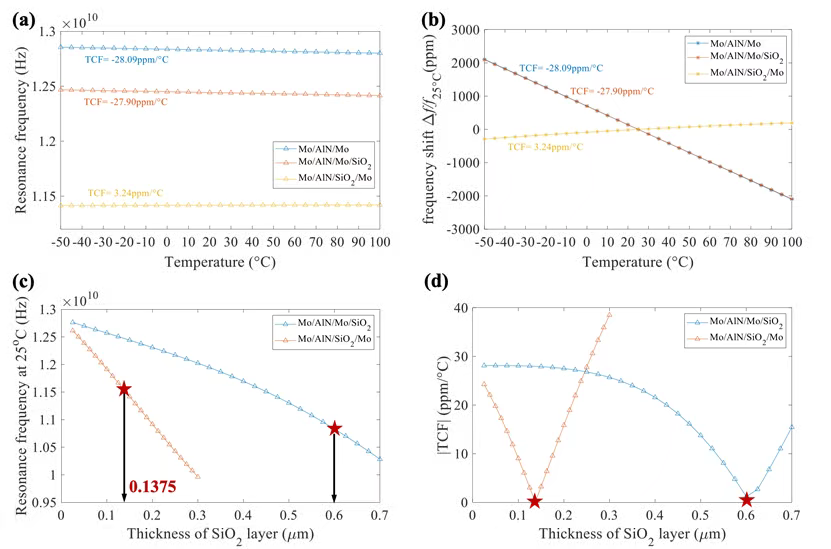

圖4. 兩類溫度補償結構的溫頻曲線和頻漂溫度曲線以及室溫諧振頻率和TCF值隨SiO2層厚度的變化曲線
為同時實現恒定室溫諧振頻率和近零TCF值，研究團隊在溫度補償結構2的基礎上，對SiO2層和上電極層厚度進行優化，圖5(a)和分別展示了保持恒定室溫諧振頻率和近零TCF時，不同壓電薄膜厚度下SiO2層厚度與上電極厚度的關系曲線。顯然，當兩類曲線相交時，交點所對應的各子層厚度尺寸能夠同時實現恒定的室溫諧振頻率和近零TCF，即引入溫度補償層既不會(huì )降低器件預先設計的室溫諧振頻率，又獲得最佳的頻率溫度穩定性，這種分析方法為設計具有零溫漂的FBAR器件提供了優化思路和解決方案。

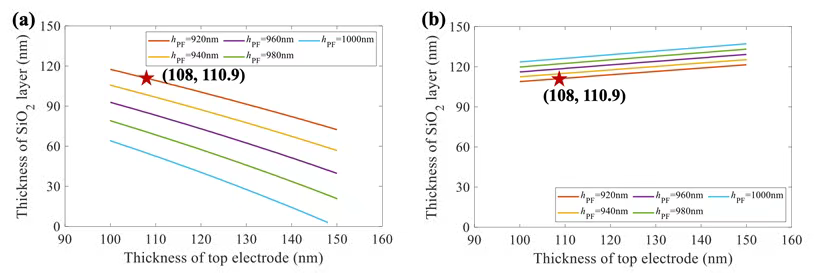

圖5. 保持恒定室溫諧振頻率和近零TCF下溫度補償層SiO2與上電極的厚度關系曲線圖：(a)恒定室溫諧振頻率；(b)近零TCF
本研究建立了表征溫度變化下FBAR中三類熱效應的力電熱耦合本構方程，并結合增量場理論，構建了熱效應下器件厚度拉伸振動的動力學理論框架，系統考察了常規FBAR和溫度補償FBAR的溫頻特性和頻率溫度系數。研究發現，壓電薄膜和電極材料的負彈性溫度系數決定了器件負的本征頻率溫度系數（TCF），揭示了室溫諧振頻率與TCF值之間的競爭機制。通過引入具有正彈性溫度系數的溫度補償層，有效補償了器件的TCF值，但溫度補償FBAR中諧振頻率與TCF值間的競爭機制仍然存在，而通過繪制恒定室溫諧振頻率和近零TCF的器件厚度圖譜，可以篩選出FBAR的最佳結構尺寸參數，研究成果為零溫漂FBAR的結構設計奠定了重要理論基礎。
