壓電納米發電機（PENGs）可將機械能轉化為電能，為新一代自供電傳感技術提供核心能源支持，但其發展受限于低功率密度、高昂材料成本和復雜制備工藝。傳統二維材料（如氧化石墨烯、過渡金屬硫化物）雖具優異壓電性能，但面臨天然儲量有限、合成過程需強酸/堿處理導致環境污染，以及二維結構穩定性不足等問題。亟需開發低成本、環保且可規?；a(chǎn)的新型壓電材料。
新疆大學吳釗峰教授、唐明聰博士團隊提出一種基于天然層狀硅酸鹽蛭石（VMT）的創(chuàng )新策略。通過熱膨脹與鉀離子（K?）插層改性，制備出K?-插層膨脹蛭石（K-VMT），其輸出電壓達20 V，是未改性蛭石的3倍。團隊進一步將K-VMT與聚二甲基硅氧烷（PDMS）復合，制成柔性自供電壓電傳感器。該器件具備0.01 N的低檢測限與優異機械穩定性，并成功實現人體運動實時監測與手勢識別，識別精度高達99.86%。相關論文以“Realization of Precise Human Gesture Recognition via a Self-Powered Flexible Sensor Based on Thermal Expansion-Treated and Potassium Ion-Modified VMT/PDMS Film”為題，發表在A(yíng)dvanced Functional Materials 上。
材料設計與微觀結構
研究通過熱膨脹（800℃處理）結合金屬離子置換改性蛭石。掃描電鏡（SEM）顯示，K?插層使蛭石層間距擴大至≈4.5 μm（圖1b-e），因K?強吸水性提升了層間水分子吸附。透射電鏡（TEM）證實K-VMT層厚降至0.5 nm，晶格間距增至0.47 nm（圖2k），顯著增強壓電響應。X射線衍射（XRD）與X射線光電子能譜（XPS）分析表明，K?部分置換層間Mg2?形成鉀鹽，優化晶體結構（圖3b,f）。
圖1 K?插層膨脹蛭石（K-VMT）的制備與SEM圖像 a) 蛭石熱處理及金屬離子改性過程示意圖；b,d) K-VMT的SEM圖像；c,e) K-VMT局部放大區域圖像。

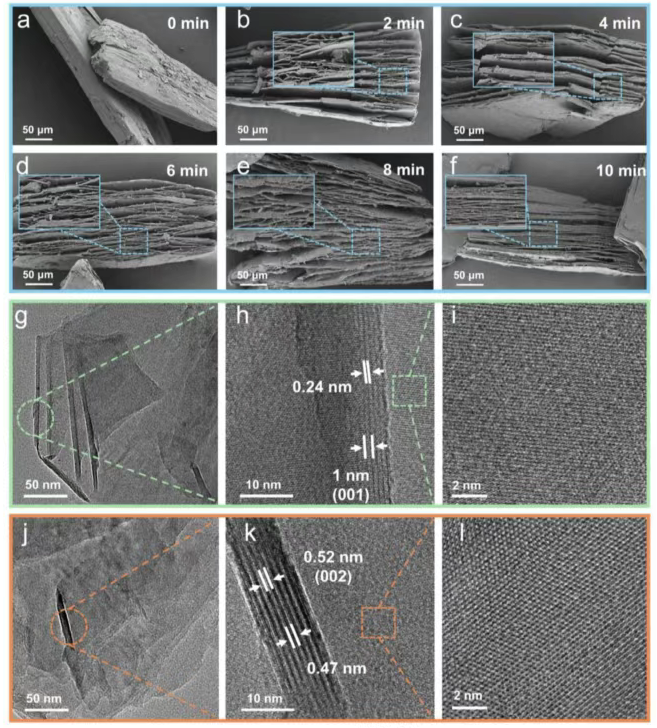

圖2 未處理蛭石與熱處理蛭石的SEM圖像，以及VMT-8、K-VMT的TEM圖像 a) 未處理蛭石SEM圖像；b–f) 800℃下不同熱處理時間（2/4/6/8/10分鐘）膨脹蛭石的SEM及局部放大圖；g) VMT-8的TEM圖像；h,i) VMT-8的高分辨TEM圖像；j) K-VMT的TEM圖像；k,l) K-VMT的高分辨TEM圖像。

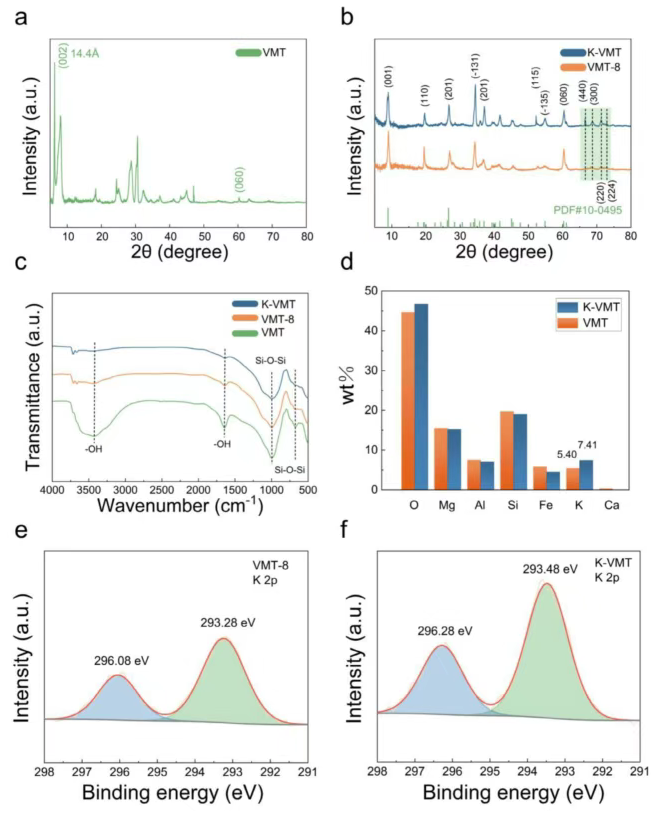

圖3 未處理蛭石、VMT-8及K-VMT的表征 a,b) 三者的XRD圖譜；c) 傅里葉變換紅外光譜（FTIR）結果；d) VMT-8與K-VMT的SEM-EDS元素分析；e,f) VMT-8與K-VMT的K 2p軌道XPS譜圖及擬合結果。
電學性能優化
K-VMT/PDMS復合傳感器以銅箔為電極（圖4a），其壓電機理源于外力導致的電荷中心位移（圖4b）。性能測試顯示：K?改性濃度0.7 mol/L時輸出電壓最優（20 V，圖4f）；PDMS質量比1:6時平衡絕緣性與穩定性（圖4c）；3 mm膜厚下輸出性能達峰值（圖4g）。器件在0.2–5 N壓力范圍和0.25–2 Hz頻率下均保持穩定輸出（圖4i,k），經8000次循環后性能無衰減（圖4l,m），響應時間僅218 ms。

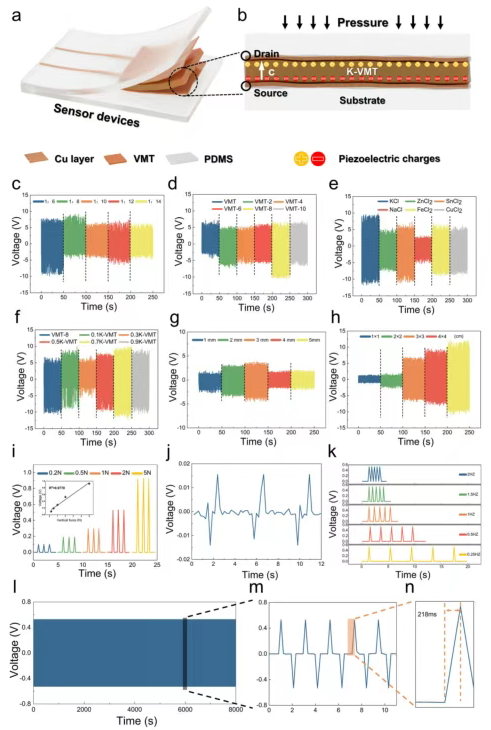

圖4 K-VMT/PDMS柔性壓電傳感器的結構、原理及輸出性能 a) 傳感器結構；b) 工作原理；c) 不同K-VMT/PDMS質量比的電壓輸出；d) 不同熱處理時間的電壓輸出；e) 不同金屬離子改性的電壓輸出；f) 不同K?濃度改性的電壓輸出；g) 不同膜厚的電壓輸出；h) 不同面積的電壓輸出；i) 不同壓力下的電壓輸出；j) 0.01 N微壓力的電壓輸出；k) 固定壓力（2 N）下不同頻率的電壓輸出；l,m) 8000次循環測試的電壓穩定性；n) 響應時間。
生理監測與手勢識別
傳感器貼附于人體皮膚可精準捕捉點頭、握拳、手指彎曲等動作的電壓信號（圖5b-e）。通過腕部固定裝置實時監測手腕30°–90°屈伸角度（圖5f-i），并進一步集成至手背實現手勢識別（圖6a）?；?D多粒度卷積的特征提取框架（圖6i），將六類手勢（數字1/2/8、“OK”、“ILY”、“期待”手勢）的壓電信號映射至64維特征空間，通過角度約束實現類內聚集和類間分離（圖6k）。五折交叉驗證顯示識別精度達99.37%–99.86%（圖6l）。
圖5 傳感器在生理監測與手腕屈伸的應用 a–e) 吹氣、點頭、握拳、聲帶振動、手指彎曲的實時電壓信號；f–h) 手腕30°/45°/90°屈曲的實時電壓信號；i) 不規則手腕屈伸的電壓響應。

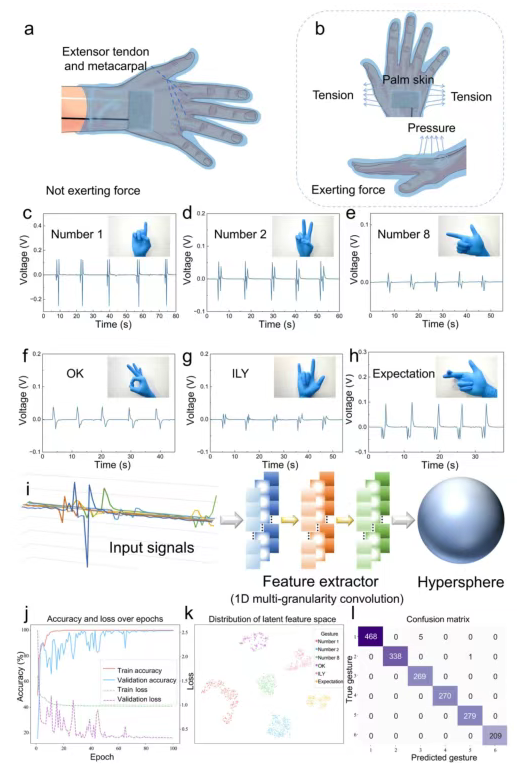

圖6 傳感器在手勢識別的應用 a) 手勢監測系統；b) 手勢施加時傳感器受力示意；c–h) 六類手勢（數字1/2/8、“OK”、“ILY”、“期待”）的實時電壓信號；i) 1D多粒度卷積特征提取框架；j) 訓練動態圖；k) 潛在特征空間的降維可視化；l) 混淆矩陣。
應用前景
該研究以天然蛭石替代貴金屬材料，開辟了低成本、環保的高性能柔性器件新路徑。未來通過優化材料與設計，此類傳感器有望在可穿戴電子、人機交互及健康監測領域實現產業化應用，推動自供電傳感技術的實用化進程。
