近日，中國科學院上海微系統與信息技術研究所（簡稱：上海微系統所）傳感器技術全國重點實驗室在耐高溫MEMS壓電振動傳感器方面取得重要進展，研發的振動傳感器具有大量程、寬頻帶、高線性度，并通過熱應力隔離設計將傳感器溫漂減小16倍，靈敏度溫度系數低至0.015%/℃，從而無需額外的補償電路校準即可實現200℃極端環境下的穩定振動監測。相關成果以“Calibration-free Low-Drift MEMS Piezoelectric Accelerometer for High-Temperature Vibration Monitoring”為題發表于測量領域知名SCI期刊《Measurement》，論文的第一作者為博士研究生張程，通信作者為汪洋副研究員和武震宇研究員。
研究背景
隨著科學技術的進步，測控技術對現代信息社會(huì )的影響越來越大?？煽亢头€定地感知振動、沖擊等物理和機械參數，是智能控制系統和自動化工業的關鍵一環。MEMS壓電振動傳感器具有工作頻帶寬、響應速度快、量程大、批量一致性高等優勢，但是，在工業、深地、航天等環境中，常常需要傳感器工作于高溫極端條件下并保持性能穩定。針對這一問題，上海微系統所研究團隊聚焦熱穩定傳感材料和熱應力隔離設計，研發適用于高溫振動監測的低溫漂MEMS壓電振動傳感器。
研究亮點
本工作通過MEMS壓電工藝制備了AlScN測試結構（圖1）?；谠摻Y構，表征了壓電薄膜室溫至600℃的晶格取向與結晶質量，以及壓電系數和機電耦合系數的溫度特性，如圖2所示。從室溫至600℃， (002)方向的壓電晶向十分穩定，半峰寬的變化小于0.03°，沒有發生任何相變，壓電材料由常溫至200℃壓電系數d33約為8.5±0.5pC/N，說明其壓電效應具有良好的溫度穩定性。同時在空氣環境中對200℃時的機電耦合系數進行300小時長期穩定性的測試，進一步證明了其良好的溫度穩定性。
圖1 AlScN壓電材料測試結構

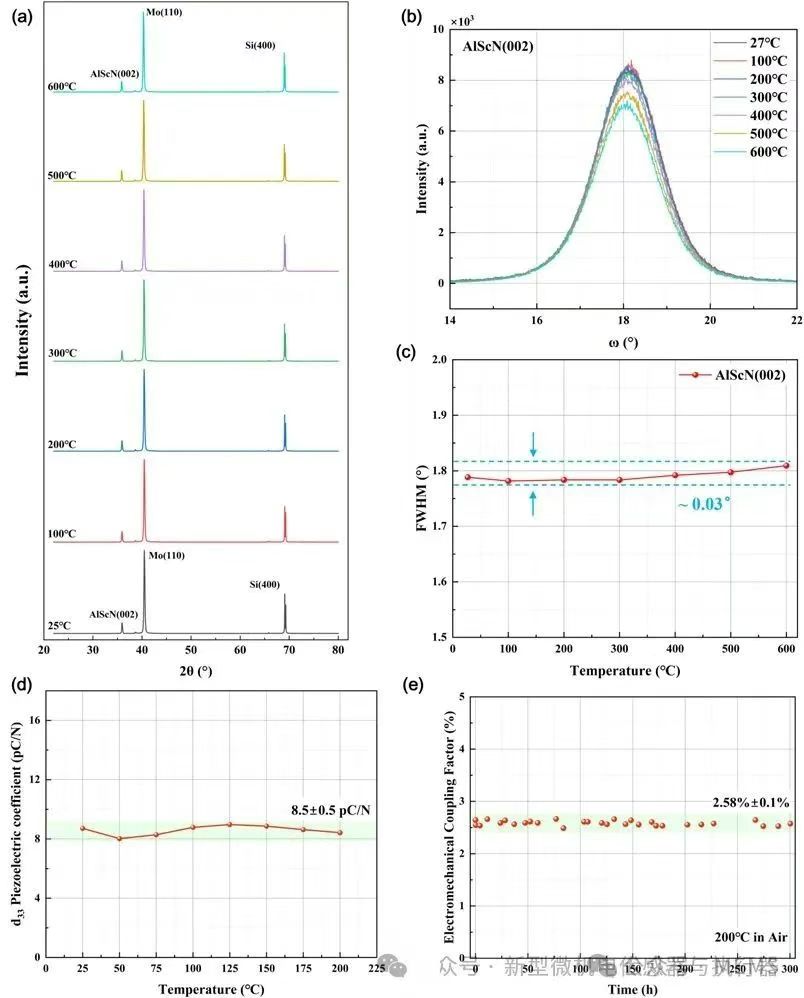

圖2 AlScN壓電材料高溫特性：（a）原位變溫XRD；（b）原位變溫搖擺曲線；（c）半峰寬隨溫度的變化；（d）壓電系數d33隨溫度的變化；（e）機電耦合系數長期熱穩定性。
設計了MEMS壓電振動傳感器，結構如圖3所示。當外部振動激勵施加到質量塊上時，懸臂梁發生受迫拉伸與收縮，壓電層內部產生應變，引發極化反應，從而在壓電層的上下表面感應出正負電荷，將機械能轉化為電能，從而實現振動傳感。

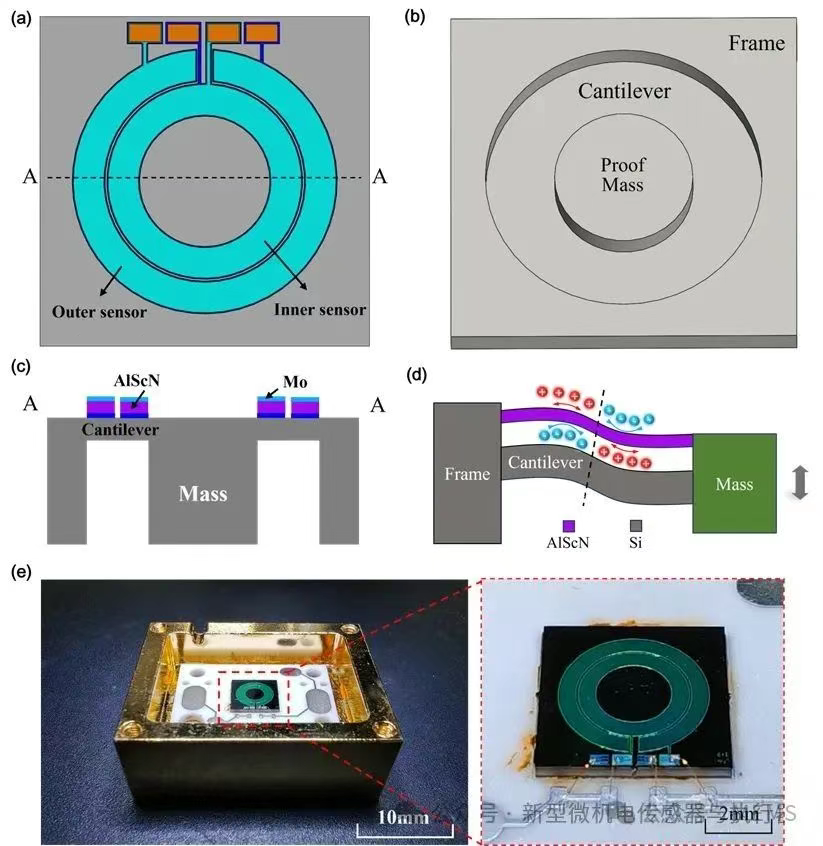

圖3 MEMS壓電振動傳感器：（a）頂視圖；（b）底視圖；（c）截面圖；（d）傳感原理；（e）實物圖。
在性能表征方面，圖4(a)顯示了振動傳感器在3 Hz至20 kHz頻率范圍內1 g的外部加速度下的頻率響應?？梢杂^(guān)察到，振動傳感器在高達約 8000 Hz 頻率范圍內表現出相對平坦的響應。圖4(b)顯示了振動傳感器的量程和線性度，其在500g大量程下仍具有非常良好的線性度，非線性誤差僅為0.14%。根據擬合曲線的斜率表明該傳感器的靈敏度約為0.59pC/g。圖4(c) 顯示了振動傳感器在垂直于靈敏軸的360°平面內，最大橫向靈敏度僅為1.08%，特別適用于惡劣環境下的振動監測。

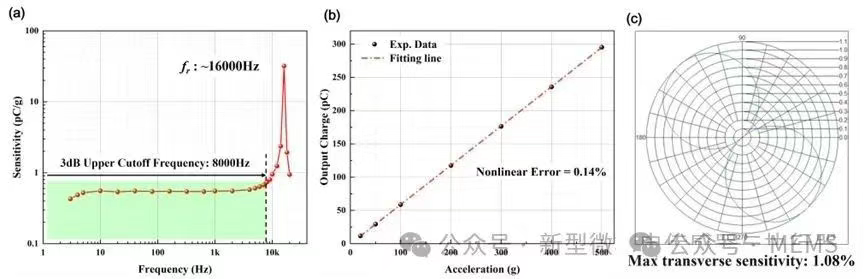

圖4 MEMS壓電振動傳感器性能測試：（a）頻率響應；（b）線性度及量程；（c）橫向靈敏度。
通常情況下，MEMS傳感器在寬溫域環境下會(huì )受到封裝熱應力的影響，導致器件剛度隨溫度而變化，從而使器件性能發生溫漂。為解決這一問題，本研究團隊設計加工了應力隔離結構(圖5)，從而減小傳感器溫漂。

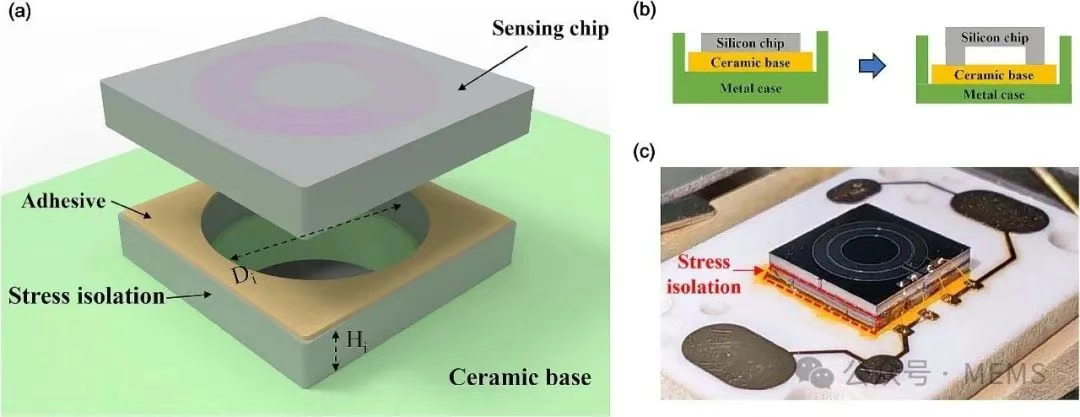

圖5 （a）應力隔離結構三維模型；（b）優化前后截面示意圖；（c）帶有應力隔離結構的MEMS振動傳感器實物圖。
通過高溫振動測試系統對傳感器的溫漂進行了表征(圖6)。由于粘接劑固化溫度為200℃，所以在200℃附近為零熱應力，有無隔離結構的傳感器在200℃附近性能相近。應力隔離后，傳感器的諧振頻率溫漂由25%降低至1%，靈敏度溫漂由-40.4%降低至2.6%，減小了約16倍。有應力隔離的傳感器靈敏度溫漂系數僅為0.015%/℃。將有無隔離結構的傳感器放入加熱爐中，并承受恒定的 1 g 振動載荷，在室溫和200℃下測得的時域信號如圖6(c)(d)所示。結果顯示，添加應力隔離結構的傳感器在很寬的溫度范圍內保持穩定的性能，無需額外校準電路即可實現穩定的振動監測。
圖6 MEMS壓電振動傳感器：（a）諧振頻率；（b）靈敏度隨溫度的漂移；（c）（d）有無隔離結構的MEMS振動傳感器在室溫及200℃測得的時域振動信號。
總結與展望
本工作使用熱穩定的壓電材料，并通過應力隔離結構，設計制造了寬頻帶、大量程、低溫漂MEMS壓電振動傳感器，在工業極端環境振動監測領域具有重要的應用前景。未來，研究團隊將進一步完善傳感器的封裝制備工藝。除此之外，還將在傳感器中集成信號調理電路，形成IEPE通用接口，提高在極端環境下信號遠距離傳輸的魯棒性。
論文鏈接：https://doi.org/10.1016/j.measurement.2025.118694
