隨著自動駕駛、機器視覺和人工智能等技術的發展，光探測器需要具備高靈敏度、快速響應、寬帶紅外響應和偏振探測能力?，F有的光探測器如雪崩光電二極管（APD）、硅光電倍增管（SiPM）和PIN光電二極管難以滿足這些綜合性能要求。二維范德華（vdW）異質結構因其可調節的能帶對齊和獨特的物理性質而成為下一代光探測器的有前景的候選材料。Bi?O?Se因其高載流子遷移率、適中的帶隙和高光吸收系數而脫穎而出，但其對稱結構和高載流子濃度使其在偏振、低檢測限和紅外光響應方面表現不佳。因此，需要合理設計器件以實現卓越的綜合性能。
近日，南京師范大學、東南大學和南京郵電大學的研究團隊提出了一種基于Bi?O?Se/Ta?NiSe?異質結的高性能、偏振敏感且寬帶紅外光探測器。該探測器通過隧穿效應實現了高響應度（>103 A W?1）和快速響應時間（約5 μs）。該異質結器件展現出低檢測限（在633納米處約為2 pW，在1550 nm處約為4 nW），比探測率高達3.75×1013 Jones（633 nm）和1.8×101? Jones（1550 nm）。此外，該器件還成功實現了高分辨率寬帶和偏振光成像。這項研究成果為開發下一代具有全面高性能的光探測器提供了更多機會(huì )。這項研究以“Bi2O2Se/Ta2NiSe5 Tunneling Heterojunction for High-Performance, Polarization-Sensitive, and Broadband Infrared Photodetector”為題發表在A(yíng)dvanced Electronic Materials期刊上。
Bi?O?Se具有四方結構，而Ta?NiSe?具有層狀單斜結構。Bi?O?Se的少層納米片具有約0.8 eV的間接帶隙，而Ta?NiSe?表現出約0.36 eV的窄直接帶隙。研究人員通過化學氣相沉積（CVD）方法和機械剝離技術分別獲得Bi?O?Se和Ta?NiSe?納米片。為了構建Bi?O?Se/Ta?NiSe?光探測器，研究人員將Ta?NiSe?納米片轉移堆疊至Bi?O?Se納米片上，并在其非重疊區域沉積Ti/Au（5/150 nm）電極作為源/漏極和背柵電極。圖1a顯示了Bi?O?Se/Ta?NiSe?異質結構器件的示意圖，該器件的性能表征如圖1所示。

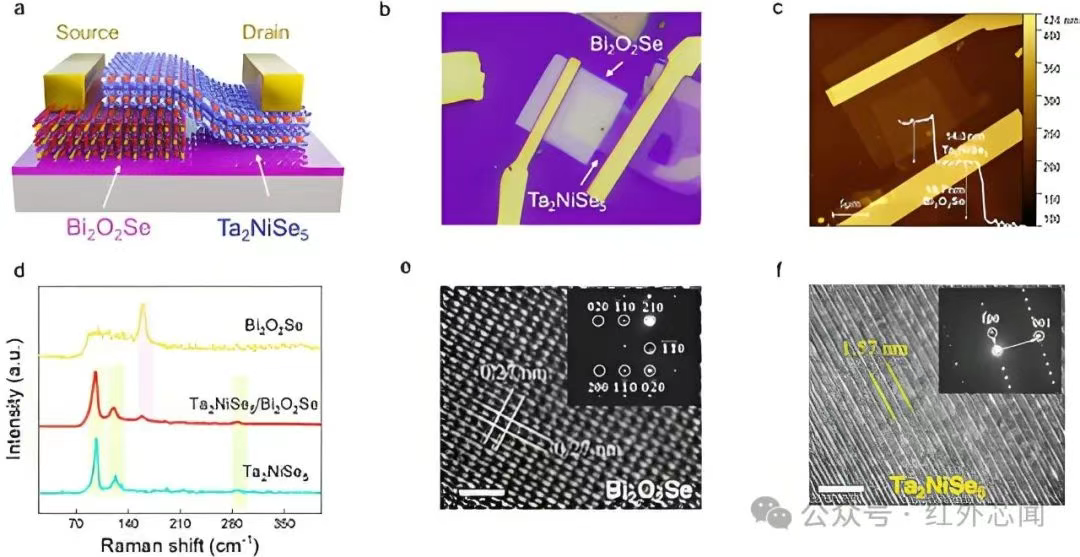

圖1 Bi?O?Se/Ta?NiSe?異質結器件的性能表征和制備
隨后，研究人員進一步研究了基于Bi?O?Se/Ta?NiSe?異質結的光電探測器的光電特性，相關結果如圖2所示。研究人員還總結了該基于Bi?O?Se/Ta?NiSe?異質結的光電探測器與其他二維異質結器件的性能比較。

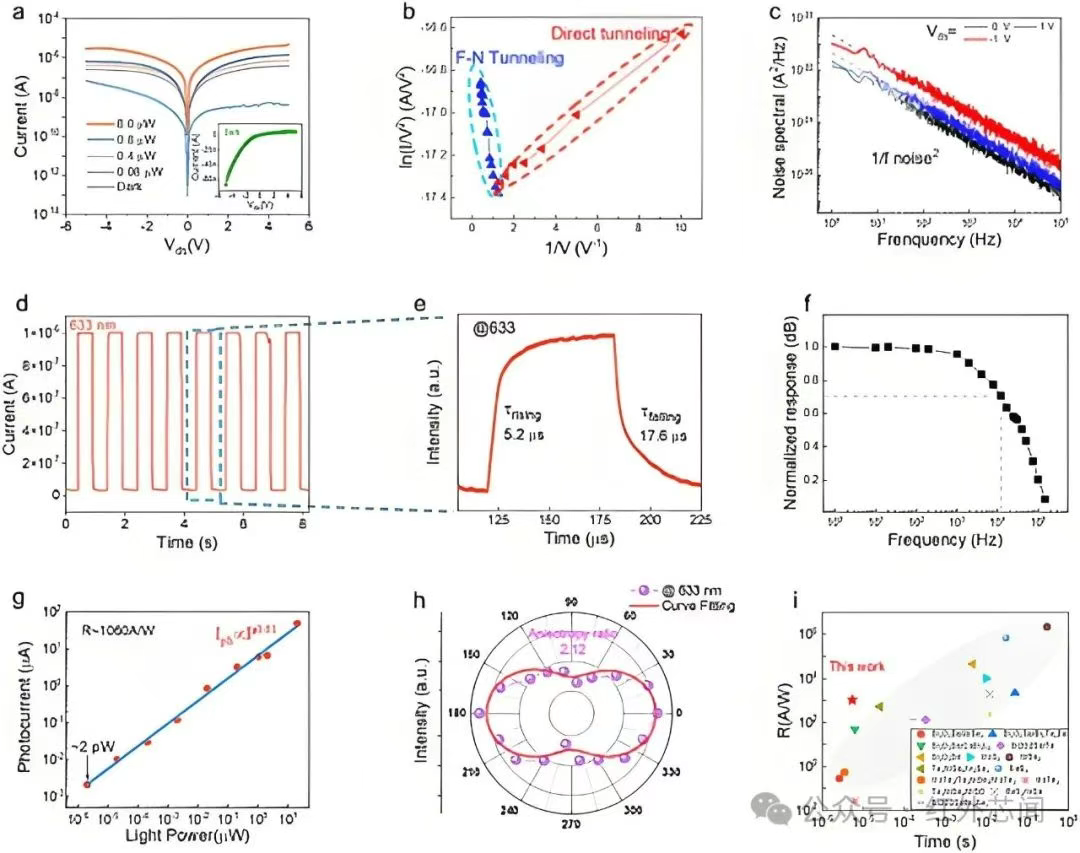

圖2 基于Bi?O?Se/Ta?NiSe?異質結的光電探測器的光電特性
此外，研究人員采用波長可調的近紅外（NIR）激光器來評估基于Bi?O?Se/Ta?NiSe?異質結的光電探測器的近紅外探測性能，相關成像結果如圖3所示。該器件表現出了卓越的響應度、比探測率以及近紅外光譜微弱光的探測能力，以及高質量偏振成像。

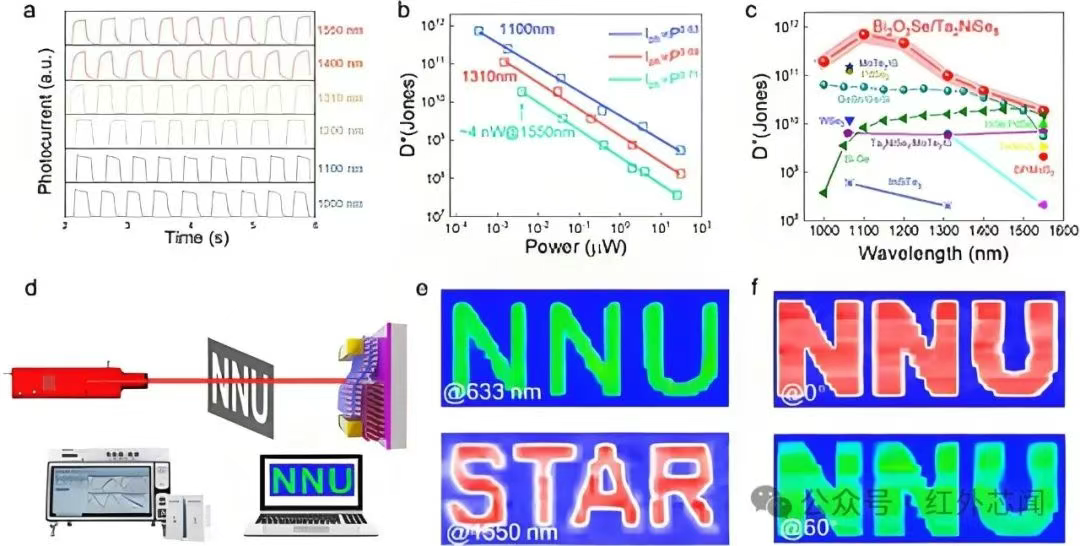

圖3 基于Bi?O?Se/Ta?NiSe?異質結的光電探測器的近紅外探測性能
最后，為了深入研究Bi?O?Se/Ta?NiSe?異質結的光響應機制和載流子動力學，研究人員采用理論計算和實驗表征，相關結果如圖4所示。
圖4 基于Bi?O?Se/Ta?NiSe?異質結的光電探測器的光響應機制
綜上所述，這項研究提出了一種基于Bi?O?Se/Ta?NiSe?異質結的高性能光電探測器，通過隧穿效應實現了高響應度和快速響應時間。該器件在可見光和紅外波段展現出卓越的靈敏度和偏振光成像能力，為下一代光探測器的發展提供了新的方向，滿足自動駕駛和機器視覺等領域的嚴格需求。
論文鏈接：https://doi.org/10.1002/aelm.202500115
