基于2.4GHz和5GHz頻段的Wi-Fi 6，和其他傳統Wi-Fi使用同一個擁堵的頻譜，只能容納兩個160MHz信道。隨著Wi-Fi功能和需求的增長，2.4GHz和5GHz頻段的使用已經達到了極限。2021年1月，Wi-Fi聯盟宣布提供Wi-Fi 6E認證。Wi-Fi 6E并不是一個全新標準，而是對Wi-Fi 6的擴展升級，是將Wi-Fi 6標準擴展到6-GHz頻譜，使其擁有多達七個額外的160MHz信道，確保網絡(luò )速度更快、延遲更低、安全性更高。

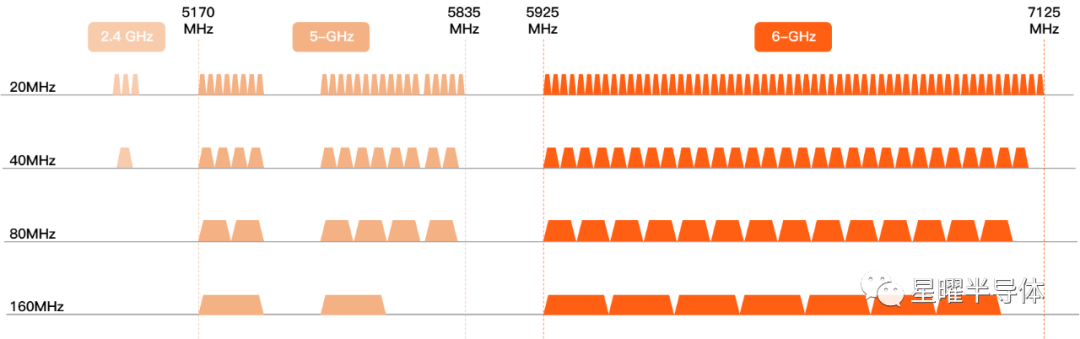

Fig.1. Wi-Fi 6E信道示意圖
本次星曜半導體發布的封裝尺寸為1.4mm x 1.1mm的Wi-Fi 6E超寬帶濾波器，其工作頻率為5170MHz-7125MHz，工作頻寬高達1955MHz，且與5G n79頻段臨近。正如上篇文章《星曜半導體發布5G n79超寬帶BAW濾波器，實現與5GHz WiFi共存》所言，當Wi-Fi 6E和5G出現共存場景時，雙方的接收通路都會(huì )受到嚴重干擾。因此，Wi-Fi 6E濾波器必須兼顧滿足5GHz附近的高陡降和超大工作帶寬的性能要求。
Fig.2. 星曜半導體超寬帶Wi-Fi 6E BAW濾波器產品圖片

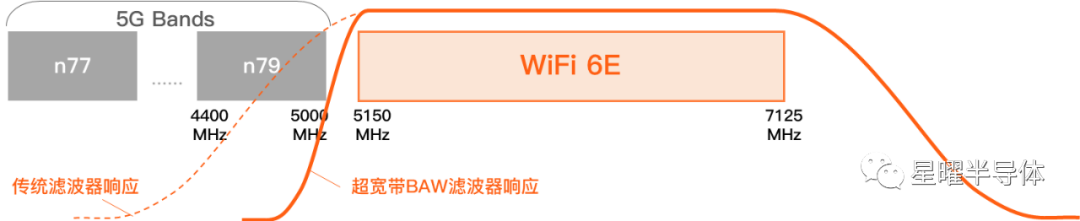

Fig.3. 星曜半導體Wi-Fi 6E濾波器與5G頻段共存示意圖
此次發布的Wi-Fi 6E濾波器采用了星曜首創(chuàng )的超寬帶BAW工藝技術。一方面，大幅提高了LTCC等低Q值濾波器對相鄰頻段的抑制度，有效滿足Wi-Fi 6E左邊帶的帶外抑制要求；另一方面，在遠遠突破了傳統SAW和BAW濾波器的工作帶寬限制的同時，保證了Wi-Fi 6E工作頻段內更小的插入損耗。經測試（參見Fig.4），該款濾波器通帶插損小于2dB，對5G n79頻段的帶外抑制，在5GHz處的鄰近頻點達到29dB，其他頻點均超過37dB。

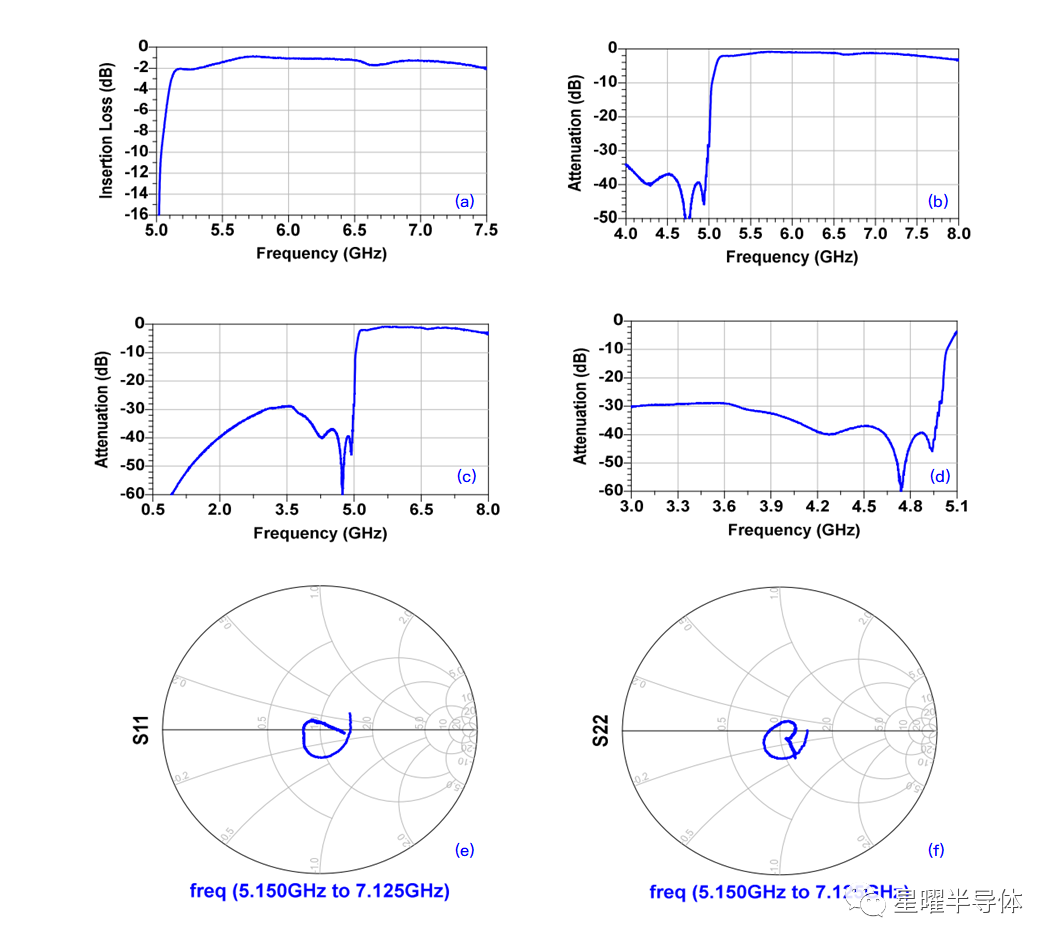

Fig.4. 星曜半導體超寬帶Wi-Fi 6E BAW濾波器測試性能
目前除星曜公司外，僅一家國際同行運用BAW技術推出該款Wi-Fi 6E超寬帶濾波器產品。本次星曜公司發布的濾波器與國際同行產品 (B838x) pin-to-pin管腳兼容，在與5G頻段共存方面實現超越，這充分體現了星曜半導體在超寬帶BAW濾波器上卓越的研發能力和創(chuàng )新力。未來，星曜半導體將繼續致力于開發更高性能、更具競爭力的高頻濾波器芯片，助力國產射頻濾波器芯片的產業化發展。
