JAE推出小型堆疊式板對板連接器“WP66DK系列”
來源：電子元件技術
瀏覽次數：212 發布時間：2020-07-29
JAE開發了一種小型堆疊式板對板(FPC)“WP66DK系列”連接器，該連接器的端子間距為0.35 mm，產品寬度為1.6 mm，配合高度為0.6 mm，可被廣泛用于可穿戴設備。
近年來，諸如智能手表之類的小型可穿戴設備的設備內部越來越趨于高功能和高密度性能的發展。這些穿戴設備使用的基板和組裝面積都比智能手機更小，因此也需要更加精密可靠的連接器來穩定連接。除了小型化，也需要堅固的結構以防止在嵌合過程中發生損壞問題。
我們已經為智能手機提供了“WP27D系列”和“WP26DK系列”的產品供廣大客戶進行多種選擇，這次更是推出了“WP66DK系列”產品，它體積更小，更堅固，并且能與少極數兼容，非常適合被運用于目前大熱的智能手表設備中。目前“WP66DK系列”產品已經被添加到板對板(FPC)連接器的選擇陣容。

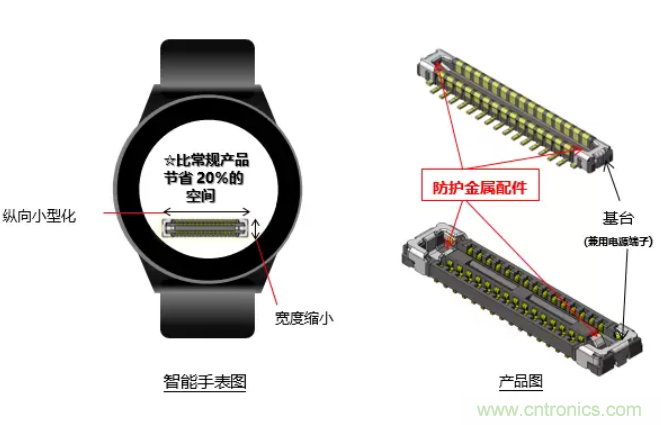

本產品在設計之初就預想是為智能手表等可穿戴設備量身打造。在寬度和長度上比用于智能手機的板對板(FPC)連接器短0.3mm，組裝空間減少了大約百分之20。通過將兩端的基臺作用，支持電流通過高達3A的電源端子，在實現了小型化的同時，我們采用了JAE固有的產品結構，該結構通過加強焊接部分的穩定并在嵌合部及吸著部的表面提供保護性金屬配件來保持及堅固性能。
隨著產品耐用性的增強下，我們還通過擴充極數在10針以下的產品陣容為客戶提高了設計的自由度。在選擇使用保護性金屬外殼結構，嵌合時的“咔嗒”聲可以更好的增強產品的使用體驗。
※基臺：在基板上起固定作用的金屬配件
※模子：在觸點之間起絕緣作用的塑料部件
※FPC：Flexible Printed Circuits 柔性印刷線路
產品特點
● 2列，堆放高度0.6mm，產品寬度1.6mm
● 配合3A通電的兩個電源端子(可兼作用基臺)
● 有壓制件進行結構堅固，還可以進行嵌合面保護和防止模子損壞
● 使用金屬配件堅固結構，在嵌合過程中防止吸著部破損，擁有良好的嵌合感
● 良好的嵌合感
● 兩點接觸構造，信賴性高
● 對觸點采用鎳阻擋層，以防止焊料針吸
適用市場
智能手表，智能手機，可穿戴設備，平板電腦，筆記本電腦，數碼相機，AR/VR耳機和其他小型移動設備
近年來，諸如智能手表之類的小型可穿戴設備的設備內部越來越趨于高功能和高密度性能的發展。這些穿戴設備使用的基板和組裝面積都比智能手機更小，因此也需要更加精密可靠的連接器來穩定連接。除了小型化，也需要堅固的結構以防止在嵌合過程中發生損壞問題。
我們已經為智能手機提供了“WP27D系列”和“WP26DK系列”的產品供廣大客戶進行多種選擇，這次更是推出了“WP66DK系列”產品，它體積更小，更堅固，并且能與少極數兼容，非常適合被運用于目前大熱的智能手表設備中。目前“WP66DK系列”產品已經被添加到板對板(FPC)連接器的選擇陣容。
本產品在設計之初就預想是為智能手表等可穿戴設備量身打造。在寬度和長度上比用于智能手機的板對板(FPC)連接器短0.3mm，組裝空間減少了大約百分之20。通過將兩端的基臺作用，支持電流通過高達3A的電源端子，在實現了小型化的同時，我們采用了JAE固有的產品結構，該結構通過加強焊接部分的穩定并在嵌合部及吸著部的表面提供保護性金屬配件來保持及堅固性能。
隨著產品耐用性的增強下，我們還通過擴充極數在10針以下的產品陣容為客戶提高了設計的自由度。在選擇使用保護性金屬外殼結構，嵌合時的“咔嗒”聲可以更好的增強產品的使用體驗。
※基臺：在基板上起固定作用的金屬配件
※模子：在觸點之間起絕緣作用的塑料部件
※FPC：Flexible Printed Circuits 柔性印刷線路

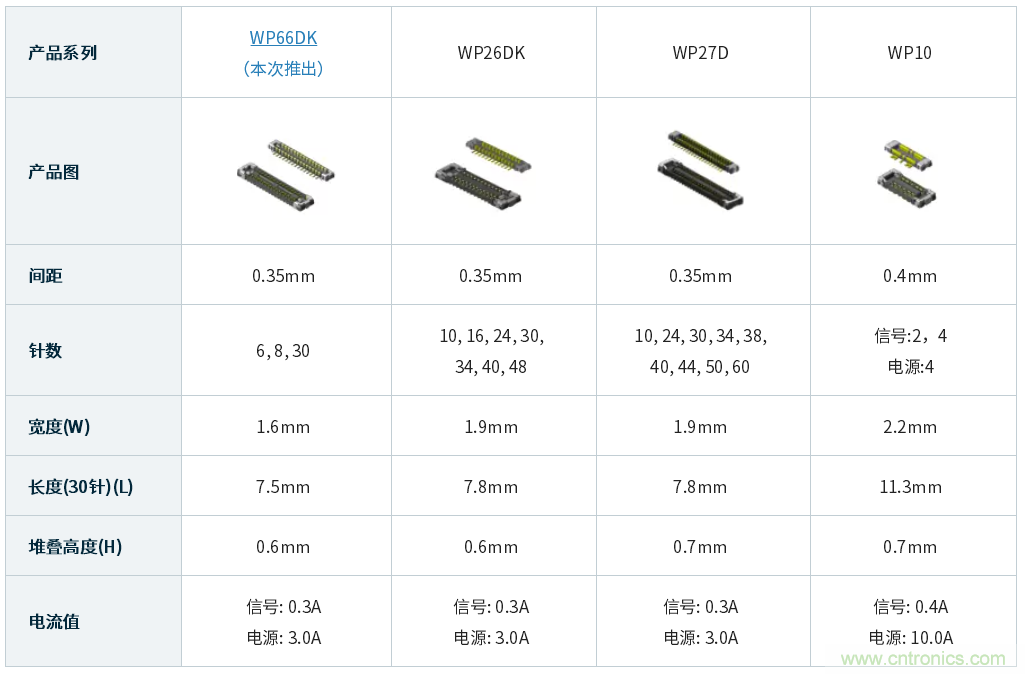

產品陣容
產品特點
● 2列，堆放高度0.6mm，產品寬度1.6mm
● 配合3A通電的兩個電源端子(可兼作用基臺)
● 有壓制件進行結構堅固，還可以進行嵌合面保護和防止模子損壞
● 使用金屬配件堅固結構，在嵌合過程中防止吸著部破損，擁有良好的嵌合感
● 良好的嵌合感
● 兩點接觸構造，信賴性高
● 對觸點采用鎳阻擋層，以防止焊料針吸
適用市場
智能手表，智能手機，可穿戴設備，平板電腦，筆記本電腦，數碼相機，AR/VR耳機和其他小型移動設備
一般規格

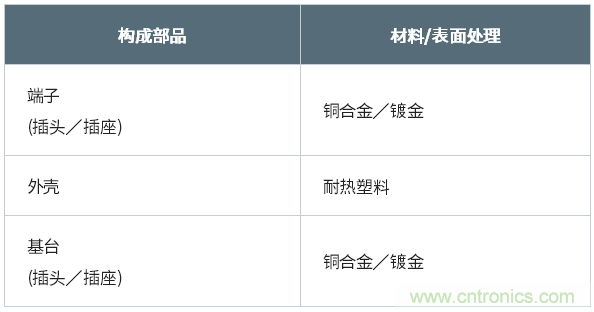

材料／表面處理
